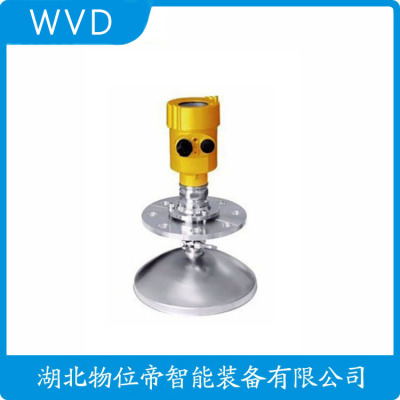

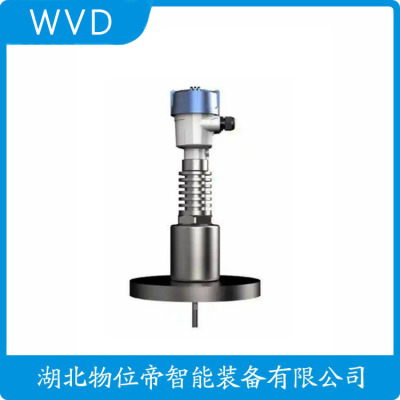

GSRD-Q1500PNP雷达物位计工厂

GSRD-Q1500PNP雷达物位计工厂 GSRD-Q1500PNP雷达物位计工厂
  • GSRD-Q1500PNP雷达物位计工厂
  • GSRD-Q1500PNP雷达物位计工厂
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    223526329
  • 更新时间:
    2025-12-28
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  GSRD-Q1500PNP雷达物位计工厂

  特殊介质测量的定制方案

  高温熔体(>400℃)测量采用水冷法兰(流量2m³/h)保护传感器,波导延伸管耐温达800℃。强粘附性介质使用自清洁天线,每秒1次的微振动防止挂料。某沥青储罐应用案例中,带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准,Tri-Clamp快装接口表面粗糙度Ra<0.8μm。最新研发的透波窗口材料(如蓝宝石)可测量ε<1.4的超低介电常数介质。

  一、测量原理

  导波雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接受,并将时间信号转化为物位信号。

  二、产品特点

  1.可以测量介电常数大于等于1.4的介质。

  2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

  3.对蒸汽和泡沫有很强的YZ能力,测量不受影响。

  4.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障准确良好的测量。

  三、主要参数

  四、产品类型

  五、产品尺寸

  六、选型说明

  是化工行业中的一种液位测量仪器,广泛应用于各行各业,受到了用户们的与喜爱。导波雷达又分为,杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计,看看它有哪些特点。

  首先杆式导波雷达利用传输时间来测量介质的液位,它只需测量电磁波的传播时间,不需要对信号进行处理和识别,因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响,介质密度的变化主要影响淹没在介质中物体的浮力,但不影响电磁波在导波体中的传播。

  其次雾和对杆式导波雷达液位计的测量也是没有影响的,因为电磁波不会在空间中传播,因此雾不会影响信号衰减,泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。

  一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因,杆式导波雷达能耗低,液位计的导波体作为信号到液位的传输位置提供了一个有效的通道,信号的衰减保持在很小的程度,因此可以用来测量介电常数低的介质的液位。此外,由于导波雷达的能耗较低,采用回路电源代替单独的交流电源,节省了大量的安装成本。

  伴随着社会发展的进步,意识日益增强,行业的发展也受到重视。在这个过程中,HD-D800雷达物位计作为一种高精度、高性的物位测量仪表,在行业中得到了广泛应用。本文将介绍HD-D800雷达物位计在行业中的应用情况,以及其未来的发展趋势。

  HD-D800雷达物位计是一种利用微波脉冲通过天线发射并接收物料反射的微波信号来测量物位的仪表。它具有测量精度高、性好、稳定性强等优点,因此在化工、石油、制、建材等行业中得到了广泛应用。HD-D800雷达物位计的测量原理是依据微波在空间传播的速度等于光速,通过测量微波信号的传播时间来计算物位的高度。

  HD-D800雷达物位计在行业中有很多方面的应用:

  1、在污水处理领域,HD-D800雷达物位计被广泛应用于污水池、污水处理装置、垃圾填埋场等场所的液位测量。通过实时监测液位高度,可以及时掌握污水处理的运行状况,处理效果。同时,HD-D800雷达物位计的高精度测量也可以帮助企业实现减排的目标。

  2、垃圾焚烧发电,在垃圾焚烧发电领域,HD-D800雷达物位计被用于测量垃圾池中的垃圾高度。通过实时监测垃圾高度,可以垃圾焚烧的稳定运行,提高发电效率。同时,HD-D800雷达物位计也可以帮助企业实现垃圾减量化和资源化的目标。

  3、水资源管理,在水资源管理领域,HD-D800雷达物位计被用于测量水库、水塔、水井等场所的水位。通过实时监测水位高度,可以及时掌握水资源的情况,供水稳定。同时,HD-D800雷达物位计的高精度测量也可以帮助企业实现节水减排的目标。

  GSRD-Q1500PNP雷达物位计工厂

  ROSEMOUNT导波雷达物位计326L 物位变送器可为食品和饮料行业提供且连续的物位测量。罗斯蒙特导波雷达液位计精度 7 mm (0.28 in.),通讯协议4-20mA、IO-Link、开关,测量范围高达 2000 mm (78.7 in.),过程接液材料 316LSST、EPDM、PEEK,Certifications/Approvals: 3-A, , EC 1935, EC 2023,see product data sheet for complete list of certifications。G1"过程连接件与全套卫生过程连接件适配器兼容,M12 电连接器便于安装和启动。ROSEMOUNT物位计 326L 经过测试,符合 DINEN 60068-2-6(参考杆 19.7 英寸 (500 mm))。频率范围 10 至 2000 Hz 之间的峰值加速度为 20g。

  该ROSEMOUNT液位变送器使用导波雷达测量介质液位。IO-Link 是一种基于 IEC 61131-9 标准的强大通信协议,它利用了3 线传感器和执行器连接技术。从简单的测量到关键应用,Emerson 的广泛解决方案组合为您提供了解决方案。Emerson提供多种罗斯蒙特产品,具有各种产品选项和配置,包括预期在广泛应用中表现良好的结构材料。罗斯蒙特液位变送器显示当前液位,单位为毫米、英寸或缩放测量范围的百分比。变送器的防护等级为IP69K,可承受恶劣的外部冲洗。

  ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1

  罗斯蒙特压力变送器3051TA2A2B21AB4M5

  ROSEMOUNT液位计5900SPSF4

  罗斯蒙特液位计5900SPF2FI5R2AG1H8SPV8Z0ST

  罗斯蒙特差压变送器3051TA1A2B21AB4K5M5

  罗斯蒙特雷达液位计5900SPF14

  ROSEMOUNT液位计590A4AVQ4

  ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

  ROSEMOUNT压力变送器3051TG1A2B21AB4K5M5

  ROSEMOUNT超声波液位计3102HA1FRCNAST

  ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

  罗斯蒙特差压变送器3051TG2A2B21AB4E5M5

  ROSEMOUNT物位计3301HA1S1V3AM0370RAE1M1C1

  罗斯蒙特导波雷达物位计5301HA1H1N3AM00080AANAC1

  ROSEMOUNT雷达物位计5301HA1S1E5BM01900BBE1M1C1

  罗斯蒙特雷达物位计5301HA1H1N3AM0230NAM1C1

  罗斯蒙特导波雷达液位计3301HA14

  罗斯蒙特雷达物位计54

  ROSEMOUNT温度变送器644HAE5J5M5

  ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

  ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

  罗斯蒙特压力变送器3051TG4A2B21AB4K5M5

  罗斯蒙特雷达液位计5301HA1S4Q8C1

  ROSEMOUNT差压变送器3051TA2A2B21AB4M5

  罗斯蒙特液位计5301HA1H1N4AM00190IBE1C1

  罗斯蒙特导波雷达物位计5301HA1H1N3AM0140ADNAM1C1

  罗斯蒙特温度变送器644H5J6M5

  罗斯蒙特物位计5301HA1S1V3AM0125AANAM1C1

  ROSEMOUNT压力变送器3051TG3A2B21AB4K5M5

  罗斯蒙特物位计5301HA1H1N3AM0230NAM1C1

  ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1

  ROSEMOUNT温度变送器4

  ROSEMOUNT雷达物位计3301HA1S1V4AM0180BANAM1C1

  罗斯蒙特超声波液位计4ST

  美国ROSEMOUNT温度传感器,罗斯蒙特温度传感器

  美国ROSEMOUNT流量计,罗斯蒙特流量计

  美国ROSEMOUNT液位计,罗斯蒙特液位计

  美国ROSEMOUNT电磁流量计,罗斯蒙特电磁流量计

  美国ROSEMOUNT手操器,罗斯蒙特手操器

  美国ROSEMOUNT差压变送器,罗斯蒙特差压变送器

  美国ROSEMOUNT超声波液位计,罗斯蒙特超声波液位计

  美国ROSEMOUNT压力变送器,罗斯蒙特压力变送器

  美国ROSEMOUNT变送器,罗斯蒙特变送器

  美国ROSEMOUNT物位计,罗斯蒙特物位计

  美国ROSEMOUNT涡街流量计,罗斯蒙特涡街流量计

  美国EMERSON流量计,艾默生流量计

  美国ROSEMOUNT雷达液位计,罗斯蒙特雷达液位计

  美国ROSEMOUNT温度变送器,罗斯蒙特温度变送器

  美国ROSEMOUNT雷达物位计,罗斯蒙特雷达物位计

  美国ROSEMOUNT导波雷达液位计,罗斯蒙特导波雷达液位计

  本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、泵阀、变送器、编码器、PLC、温度计、低压电气等各种工控自动化产品和仪器仪表。我们愿交天下朋友,我们将以更快、更优、更完善的服务期待着与您开展更友好、更广泛、更深入的合作。

  罗斯蒙特导波雷达物位计是一种微波物位计,它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波在波导管中传输,能量波遇到障碍物反射,反射的能量波由波导管传输至接收装置,再由接收装置接收反射信号。导波雷达物位计可以钢缆作为天线,由于传播损耗小,可用于粉状物料测量。例如在水泥生产中的生料均化库内使用。被测介质均是细粉状,粉料通过空气斜槽入库,有的则是用气动方式送入料仓,物料轻,空气中粉尘很大,物料表面也较软,故细粉的物位测量一直是测量中的难题。实践应用明,采用导波雷达物位计效果较好,微波可穿透粉尘很大空间,并在料面上反射。

  ROSEMOUNT导波雷达物位计是基于导波天线和非接触式雷达用于罐体物位测量的装置。目前国外技术比较完善但设备昂贵,而国内厂家集中在用国外模块组装或代理销售,拥有核心技术的不多.研发拥有自主产权,高性能、低成本的产品有重要意义。对于周期或准周期高速信号,可通过等效时间采样原理,用较低采样频率实现高速数据采集,简化周期性宽带模拟信号的高速数据采集问题。设计中导波雷达物位计发射信号为宽度2 ns、频率 2.5 MHz高速脉冲.不宜实时采样测量,而罐体物位短时间内变化相对缓慢可忽略不计,故导波杆中发射和反射波形信号为准周期信号,采用等效采样得到在时间轴上放慢的波形信号,可测量时间差。

  主营产品:

  超声波液位计  Endress+Hauser仪表  E+H电磁流量计  E+H压力变送器  E+H超声波液位计  横河EJA压力变送器  YOKOGAWA仪表  横河电磁流量计  横河涡街流量计  E+H恩德斯豪斯仪表  西门子压力变送器  西门子超声波液位计  西门子电磁流量计  西门子温度变送器  西门子阀门定位器  和利时DCS模块卡件  KROHNE科隆仪表  贺德克HYDAC液压产品  Fisher费希尔阀门  磁翻板液位计

  GSRD-Q1500PNP雷达物位计工厂

  雷达料位计在电厂中的应用∵火力发电厂原料仓(煤灰)高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题,本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一.说明我国是个产煤大国,以煤炭为原料的行业比较多。如煤化工,煤制油,煤发电,其中煤发电的主要燃料就是煤,在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电,水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性,火力电厂的稳定运行。为了提高电厂的发电效率,以及稳定的自动化运行水平,在生产过程中,煤/灰在输送过程中产生的高粉尘,水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质,软件自带增益功能,根据现场介质的介电常数系统自动调节。可以穿透高粉尘,以及在水蒸气凝结雷达天线的情况下,依然稳定运行。二.在选择电厂物液位传感器时,需要考虑以下几个因素使用接触式传感器、非接触传感器?接触型重锤料位、导波雷达。非接触型超声波、激光,雷达。都需要一些场景限制。如选择不当,要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性,在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。(属于间歇式测量)不间断的利用重锤上下接触测量,精度低,经常出现埋锤断缆现象,维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质,导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽,泡沫等恶劣工况是一直存在的,导致一些传感器测量失败。普通雷达料液位计胜任,煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞,经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低,波束较大,回...

  导波雷达液位计在检测液位时采用的是时域反射(TDR)原理,信号的传输介质是同轴电缆和导波杆,可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。

  同轴电缆和导波杆是比较常用的信号传输线,我们可以把它等效为理想的双导线传输线,由相同的很多小的部分组成,每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成,并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。

  同轴电缆等效传输线原理图如图 2-1 所示。

  图 2-1 同轴电缆等效传输线原理图

  由上图知道,如果同轴电缆与其他介质相接触,由于介电常数(这里用rε 来表示)是不同的,会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时,脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时,那么对应的负载阻抗和电缆的特征阻抗相等,那么脉冲会被吸收因此没有回波信号产生;如果发生与其他介质的接触时,那么对应的负载阻抗就会发生变化,使之和特征阻抗不相等,就会产生回波信号。

  这里定义一个反射系数为 ρ ,它是反射信号与发射信号的幅度的比值,我们用它来用来表示负载阻抗和特性阻抗的关系。

  其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:1.当同轴电缆传输正常时,那么t cZ =Z

  , ρ =0 ,发射脉冲会被吸收,没有回其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:

  1.当同轴电缆传输正常时,那么t cZ =Z , ρ =0 ,发射脉冲会被吸收,没有回

  图 2-2 断路回波信号示意图

  3.当同轴电缆传输短路(即为与其他介质接触时)时,那么tZ =0 , ρ = −1,同样产生全反射,但是短路回波信号和发射信号具有相反的性,短路回波示意图如图 2-3 所示。

  图 2-3 短路回波信号示意图

  当脉冲信号在导波杆上传输时,如果碰上其他介质就会使该点的阻抗变化,从而反射系数也会发生变化,会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。

  导波雷达测量系统原理:

  导波雷达液位计就是时域反射原理来进行测量的,测量过程我们分为信号传播和整个测量系统来作介绍。

  导波雷达信号传播示意图如图2-4所示。

  在机械机构上,仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内,导波杆的末端与罐底底部则是有一段距离的。

  根据左图可以看到,电路板输出的脉冲信号会通过同轴电缆,再在同轴导波杆上进行传播。由2.1节的介绍,在同轴电缆和导波杆的连接处会首先发生断路,进而一部分信号会产生一个顶部回波信号,但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时,其阻抗特性会发生变化,其一部分也会被反射,会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播,终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差,根据这个时间差,我们用单片机进行计算就可以得到液位的高度。

  根据右图所示,在罐体为空的时候,没有液位就不会发生液位回波信号,但是仍然会有顶部回波信号,而且在导波杆的底部会断路而产生一个的底部回波信号‘。

  假如罐体内有两种不同的介质,由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同,那么就可以通过回波的不同来判断两种介质的分界面,进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播,导波杆上的空气、气态的凝结不会影响性能,因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强,也就更容易检测出液位,比如水比丁烷更容易测量。

  假设电磁信号在介质中传输无损耗,则信号在其中的传播速度可以表示为:

  其中:c为电磁波在真空中的传播速度(3x10八立方米m/s)。

  Y为介质的相对介电常数,

  从为同轴电缆的相对磁导率(大多数液体其近似等于l}o

  我们可以得到:

  若电磁波在同轴导波杆上的传播距离为L,那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此,的深度:

  L可以表示为液位因罐体高度为H,后得到的液位高度为:

  h=H一L导波雷达测量系统示意图如图2-5所示。

  图中为整个导波雷达测量系统,导波雷达液位计发送的是窄脉冲信号,对刚性杆大测量范围为6.1 m,柔性杆为大范围则为30m。在实际测量中,在量程的上部和下部都会存在一段死区,分别为上部死区和下部死区,其长度分别为Lz和L,,这两个死区的特性是非线性的,所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点,用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点,用它来代表液位的零点(低可测。

  点)和4mA输出电流。在导波杆末端到罐底的距离为L。

  由此,在实际应用时,液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o

  一般液位测量时只需要测量一定范围内的高度,即有效量程为两个死区之间的高度,也叫线性区。

  在罐体内实际显示的液位高度(即以下参考点作为零点)为:

  hD = h一L。一L, 这里L+L、是液位的整体迁移量。

  本章主要是对导波雷达液位计进行了理论分析,首先介绍了导波雷达液位计测量所需要的时域反射原理,接着详细讲述了导波雷达测量系统的原理,后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
