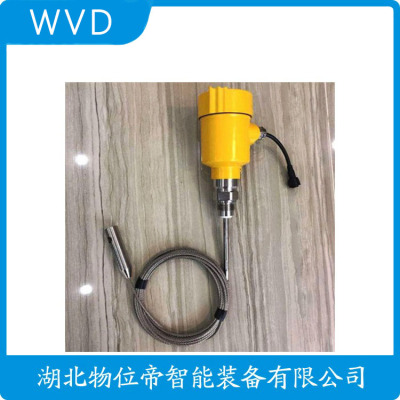

LD80-DN15080G24V/18EX雷达物位计工厂
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
新产品的出现，在一定程度上会让我们忽视原先的产品。智能就是那个被忽视的产品。智能雷达物位计，我们可以称为低频版雷达物位计，它的发射频率为6GHz，其原理也是基于时间间隔原理设计的。
目前来看，智能雷达物位计是连续测量方式。它适用于腐蚀性液体的测量、有挥发性质液体的测量以及温度压力变化大液体的测量。它的天线主要有三种，即棒式天线、喇叭口天线和全密封天线。天线不同，智能雷达物位计在罐内的安装也略有不同。
一般来说，三种天线在罐内安装的时候，尽量要与介质保持垂直，避免波束指向罐壁。这是三种天线安装的共性。此外，三种天线在安装的时候，还各有其特性。
就棒式天线而言，为了减小温度对雷达物位计的影响，对接法兰连接处使用弹簧垫圈且天线发射点伸出安装短管。
就喇叭口天线而言，喇叭天线也伸出安装短管，必要的时候可以使用天线延伸管。
说完了雷达物位计天线，我们再说一下产品的安装问题。为了提高雷达物位计的准确性和稳定性。安装时，我们要注意以下几个方面:
，连接雷达物位计之前，我们要确认罐内无有害介质，无压力。
第二，选择合适的位置拧紧螺纹或者固定好法兰。如果有必要，需更换密封圈。
第三，进行液位调整时，我们要选择空罐的时候或液位刚好覆盖罐底的时候。
未来，随着技术的发展，新产品的出现，智能雷达物位计可能在市场并不占据一定的优势，但是，小编要提醒大家的是，每一款产品都有其优势，大家在选择的时候一定不要盲目，看更多产品，了解更多型号，才能让我们选择到经济实惠且性能的产品。
雷达的发展是从上个世纪80年代开始的，上zui早做雷达的代表公司是:vega（脉冲雷达），saab（调频雷达）。Vega为低端雷达，技术角度讲，属于脉冲雷达。其发射原理比较简单，即:发送一个高频脉冲（6.3GHZ），微波遇到介质后被反射回来，微波传播速度为光速，与温度无关，计算出传播时间就计算出了距离；但是，由于其靠时间来计算数值的，就需要对事件到几十ps（1ps= 10^-12s,即:相当于将一秒分成10^1210的12次方份）。L=T传播时间 ＊ C光速/2 （公式一）推出:△L= △t ＊ C 光速 （公式二）其中------C=3＊10^5Km = 3＊10^8m=3＊10^11mm△t = △L/ C （公式三）我们假设测量精度为5mm，那么:△t=5/（3＊10^11）=16.666 ps目前记录时间zui高精度为50ps，芯片价格一般在200~500元一片。以时间50ps计算，其测量误差:△L= △t ＊ C=15mm。也就是说，脉冲雷达如果仅仅靠时间来处理数据，zui高精度为15mm。Vega雷达早在上个世纪80年代就已经出产，而高精度时间记录芯片是2002年才面世，所以，早期脉冲雷达大都采用时间拓展的方法来进行时间的准确测量纪录，外加多次测量求平均的办法。不管如何采用拓展时间以及平均发求值，其zui终精度要达到5~10mm，都具有一定的不合实际。早在2005年前，Vega雷达在国内占据80~85%的市场，主要源于其在国内大量宣传，以及国内无相应的雷达产品，自2004年后，脉冲雷达国内相继出现了3~5家生产厂家，vega雷达市场正被国内雷达厂家追步替代。而，saab为1999年进入国内市场，比vega晚6，7年时间，其进入国内市场后，一直定位在产品领域，仅仅面向石油、化工行业。目前，国内石油、化工在02年以前所采用的雷达，基本99%为saab雷达。Saab雷达价格昂贵，普通雷达价格在3~4万，精度稍高点雷达（调频雷达）价格在8~10万元。调频雷达原理为，发送连续信号（例如:信号频段从6~7GZH，8~9GZH等），对接收到的连续信号进行FFT变化，对信号进行锁相跟踪，来计算两个信号的时间差。调频连续波雷达FMCW，能够获取很高的精度，其精度主要取决于温飘（晶振的温度补偿），以及芯片的FFT计算速度，采用温补晶振，一般能够达到精度±1mm。目前调频连续波（FMCW）雷达，国内在2001年已经具备了这种技术。由于调频连续波雷达需要进行多方面的测试、试验，如:EMC认试验、温度试验等。直到2003年底，国内调频连续波雷达才正式推出。调频连续波雷达的基本处理方式雷同。由于国内调频雷达是2000年后才开始研发的，所以，在选择芯片的速度，器件的选型，都比SAAB更加具备优势，通过简单的对温度补偿能够做到±1mm内，利用波导管进行测量，精度能够做到±0.3mm。如果采用速度更快的cpu以及搭建一些设备，做到精度±0.1mm是容易实现的。目前，雷达物位计，随着国内厂家技术实力的不断壮大，正逐步取代国外雷达市场。脉冲雷达方面，国内除个别生产厂家无技术人员进行辅助处理工况外，够与vega雷达相媲美。调频连续波（FMCW）雷达，除在现场安装、雷达壳体设计方面，我们仍需要借鉴国外厂家的经验外；在各数，工况处理种性能参方面，我们的雷达产品都比SAAB强；我们在借鉴国外雷达优点的基础，采用军用技术生产了具有自主产权的调频雷达，我们将以zui的服务面向客户。
液位计系列>>ZWRD702导波雷达液（物）位计:
一、仪表概述:
导波雷达液位计主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用具有低维护，高性能、高精度、高性，使用寿命长等优点。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。
二、测量原理:
导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和测量。即使工况情况比较复杂，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。
1、输入:
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D；
2、输出:
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；
3、测量范围:
F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；
4、注意:只有物料处于顶部盲区和底部盲区之间时，才能罐内物 位的测量。
三、数据处理:
雷达通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。
四、适用场合:
适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
五、性能特点:
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:*的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
六、技术:
1、工作频率:100MHz-1.8GHz；
2、测量范围:缆式:0-35m杆式、同轴式:0-6m；
3、重复性:±3mm ；
4、分辨率:1mm；
5、采样:回波采样54次/s；
6、 响应速度:>0.2S（根据具体使用情况而定）；
7、精度:<0.1%；
8、输出电流信号:4-20mA ；
9、通讯接口:HART通讯协议；
10、过程连接:G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力:-1～60bar ；
12、电源:24VDC（±10%）纹波电压:1Vpp；
13、耗电量:max22.5mA；
14、环境条件:温度:-40℃～ 250℃；
15、外壳防护等级:IP68；
16、防爆等级:EXiaIICT6 ；
17、两线制接线:仪表供电和信号输出共用一根两芯电缆；
18、电缆入口:M20×1.5（电缆直径5～9mm）。
七、安装指导说明:
下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。
安装位置:
1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安装在金属罐中间；
3、不要装在下料口处；
4、选择探头长度时，注意探头底部距罐底约大于30mm；
5、注意介质温度。
罐内障碍物:
1、安装时注意探头距离障碍至少200mm。
干扰的祛除:
1、干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果；
2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。
液体标准安装:
对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下:
性；
1、可用于介电常数大于等于1.4的介质，测量与介质的导电性无关；
2、罐内障碍物及短管尺寸不影响测量；
3、比杆式探头能承受的横向压力高；
4、对于高粘度的介质，建议使用杆式探头。
卧罐及立罐上的安装:
1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；
2、安装及固定方式同固体粉仓测量；
3、对距罐壁的距离无限制，只要避免探头接触罐壁；
4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。
腐蚀性介质测量:
1、如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量。
八、测量条件注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
5、zui小测量范围与天线有关。
6、随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
九、日常检查维护:
1、日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30~60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正接上，并检查保险丝是否烧坏。
2、使用时是和设备连成一体的，整个系统雷达液位计是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
3、雷达头内部的使用温度为65℃。一般使用情况下不会超过这个温度，但若被测介质的温度很高，则雷达头内部的温度有可能超过65℃。这时，可以用少量的风，经此φ6X1紫铜管自雨水帽吹入雷达头，以将内部的温度降下来，不要用水或其他液体进行机械冷却。
4、易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，要按期检查和清理。
注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
十安装要求:
1、对于直径较小的圆形罐，安装点距离罐壁的zui小距离不能小于35cm，通常液位计与罐壁的距离设置为罐直径的1/6-1/4为佳。
2、雷达液位计不能安装于液体流入口的正上方。
3、雷达液位计不能安装于圆形罐的正中间，避免干扰信号。
4、安装时，法兰上的标记应指向罐壁，且法兰对水平面的误差应小于正负0.5度。
5、安装喇叭口天线时，天线下端要低于罐顶20mm以下，喇叭口天线与液面垂直，避免出现回波。喇叭状的天线要延伸到连接管下面。
6、波导管的安装位置应远离出料口，其中轴线应与液面垂直。
十一、数据对照表:
十二、选型一览表:
十三、选型需要知道的数据:
1、测量范围是几米，要求盲区是多少。
2、被测量的介质类型(液体还是固体，具体的名称如:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫、矿石、煤炭、水泥、黄豆、小麦、玉米、面粉等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体:是否有粉尘，介质是颗粒状还是粉末状。
3、介质的zui低zui高温度，zui小zui大压力。
4、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
5、是否需要防腐、防爆，要分体式还是一体式。
6、工作环境:敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否通大气压等。
7、工作电源:是直流24VDC还是交流220VAC。
8、输出信号:4～20mA电流，还是485通信输出，需要继电器输出吗？
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
