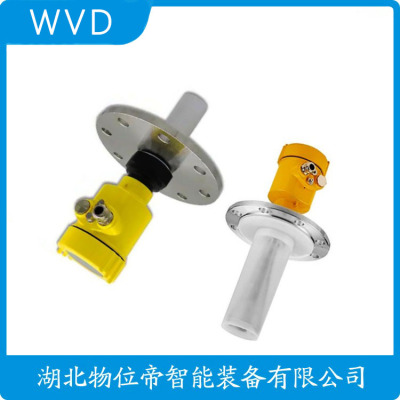

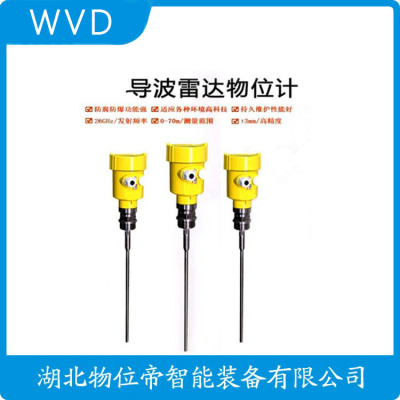

AVI-GW02导波雷达液位计供应商
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计
产品型号:JCRD73导波雷达液位计，可发出高频率微波，沿着探杆传播，由于遇到被测介质，介电常数突变，引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时，导波雷达也可以测量两种不同介质的界面，充分利用介质的介电常数的不同。脉冲的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。
JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计
应用范围:
JCRD系列导波雷达液位计:适应各种存储容器或过程计量环境，液体、浆料、固体比如:原油、清油储罐，原煤、粉煤仓位，挥发性液体储罐，焦碳料位，浆料储罐，固体颗粒。
1、雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等；
2、可以在真空中测量可以测量介质常数>1.8的介质，测量范围可达35m；
3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4、非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5、不受噪音、蒸汽、粉尘、真空等工况影响；
6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；
7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计
技术参数:
应用:双杆:液体及固体测量，是小介电常数的液体和固体，复杂过程条件。
z大量程:6m
测量精度:±3mm
过程连接:法兰 螺纹
探测组件材料:不锈钢304 / 316L / PTFE
过程温度:-40…250 °C
过程压力:-1.0…20bar
信号输出:两线制 4…20mA/HART
JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计，JCRD73导波雷达液位计
3、hjrd34导波雷达液位计使用说明:
测量原理
hjrd34导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 d 与脉冲的时间行程 t 成正比: d=c×t/2 其中 c 为光速
因空罐的距离 e 已知，则物位 l 为: l=e-d
输出
通过输入空罐高度 e（= 零点），满罐高度 f（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20ma输出。
测量范围
f----
测量范围
e---- 空罐距离
b---- 顶部盲区
k---- 探头到罐壁的Zui小距离
顶部盲区是指物料Zui高料面与测量参考点之间的Zui小距离。
底部盲区是指缆绳Zui底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式、同轴管式: 0-6m;
重复性:±2mm
分辨率:1mm
输出电流信号:4-20mA
: DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达物位计，威格导波雷达物位计
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA物位计，威格物位计
VEGA压力变送器，威格压力变送器
VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA雷达物位计，威格雷达物位计
VEGA液位计，威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。
美国麦格纳丘MAGNETROL自从1932年设计并开始销售物位控制仪表以来，MAGNETROL的名字就一直代表了**的质量和不断的。
麦格纳丘MAGNETROL的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到麦格纳邱的产品。凭借多样化**的物位/流量测量技术，麦格纳邱在物位/流量仪表市场上有着不可替代的。根据工业控制领域的工况复杂的特点，麦格纳邱开发了许多运用不同技术的产品。
从早的麦格纳丘MAGNETROL浮球开关到*新的导波雷达液位计，共有七大不同技术的产品。如:浮筒液位变送器、磁浮子液位计、磁翻板液位计、浮球液位开关、热式气体质量流量计、超声波液位计、液位变送器，因而麦格纳邱总能根据您的不同工况提供适合的产品。即便是用户有一些的要求，美国麦格纳丘提供合理的解决方案。
产品系列: Eclipse 导波雷达系列、Pulsar 喇叭口雷达系列、Modulevel浮筒液位变送器系列、Mechanicals 浮球液位开关系列、Echotel超声波系列液位计系列-可分接触... []
《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取
2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导
AVI-GW02导波雷达液位计供应商
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
