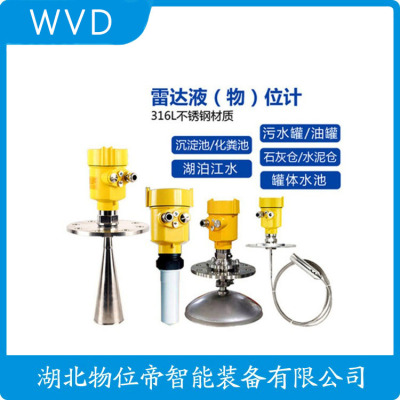

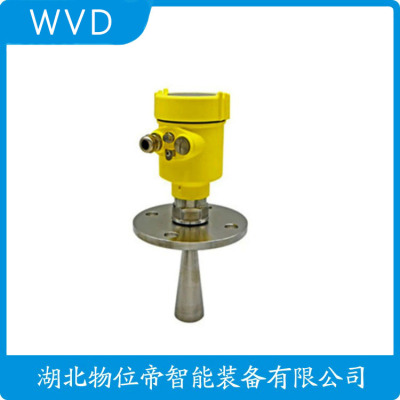

PLUS68-R-CXBTTHAMA00雷达液位计供应商
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
进入炼油厂的原油虽然在之前的开采、集输过程中已经经过多次脱水，但仍有0.3%的含水量，因此炼油厂储运车间罐区的日常工作中，原油脱水仍是一项重要工作，而油水界位的准确测量则是原油充分脱水的关键。
现场工艺和工况介绍
本案例的现场是3座300m³的立式沉降罐，高度8900mm，操作温度为20~50℃，常压。原油储罐中经一次脱水后的含油污水输送到这3座立式沉降罐进行二次脱水。含油污水需在沉降罐静止24小时，依靠自然沉降机理将介质中的油水进行分离。，根据油水界位的指示，完成充分脱水后的原油被再次输送回原油储罐。
在沉降罐二次脱水的整个生产过程中，如果油层和乳化层厚，会造成导波雷达液位计信号大幅衰减。另外，由于冬季罐内外温差大，还会导致天线上形成结露、甚至结霜。因此，该工况对导波雷达的油水界位测量提出了很高的挑战。
原油储罐排水除油操作画面
VEGA解决方案
客户根据现场工况综合考量后，决定使用VEGAFLEX 81导波雷达液位计来进行测量:配置2mm缆式天线，方便运输，并通过底部配重或固定的方式减轻天线摆动，适合大中型储罐和料流冲击较大的工况；测量精度高，仅为±2mm；具有两路4...20mA电流输出，可同时输出液位和界位信号。
VEGAFLEX 81导波雷达
同时，现场配备了VEGADIS 81罐旁显示仪，方便巡检和维护。该显示仪操作界面友好，设置简单，还可以显示清晰的回波曲线。
VEGADIS 81罐旁显示仪
功能强大的VEGA导波雷达液位计
01 信号强劲，电磁波在传输过程中要克服天线结露或结霜、原油层、乳化层等多个因素的影响，但VEGAFLEX 81由于信号强劲，可以保持液位和界位信号稳定、。
02 导波雷达VEGAFLEX 81基于脉冲波的测量原理，因此不受测量介质密度变化的影响。
03 导波雷达VEGAFLEX 81无需带料调试，调试简单。
04 多种信号输出方式，可以提供两路4...20mA电流信号，一台表可以同时测量和输出液位和界位信号。
05 每次液位放空后，导波雷达自动开启虚假信号抑制功能，减少粘附对测量的影响。
使用效果
通过与工艺生产部门的密切沟通，操作人员配合我们完成液位和界位的标定，使导波雷达的性能与现场工况结合。
如上图所示，VEGAFLEX 81液位和界位信号清晰，测量准确，而且自2021年投运以来，运行一直稳定、，了客户的信任和赞许。
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
雷达物位计原本是叫作微波物位计的，只是大家都惯了它的俗称雷达物位计，雷达是英文Radio Detection and Raging（无线电探测与测距）首字母的缩写。本篇文章小编主要来给大家讲讲雷达物位计的用途以及它的工作原理是怎样的。
首先，我们来看看雷达物位计的用途吧，雷达物位计采用微波脉冲测量方式，在工业频段可以正常使用，波束能量低。可安装在各种金属、非金属容器或管道中，可测量液体、泥浆、颗粒状物料的液位。进行非接触式连续测量。适用于粉尘、温度和压力变化较大，存在惰性气体和蒸汽的场合。雷达液位计对人体和环境无害，不受介质比重的影响，不受介电常数变化的影响，不需要现场校准。不论是对工业需要，还是对顾客经济实惠的考虑，对于这两者而言都是不错的选择。
雷达物位计的工作原理如下:微波物位计工作方式类似雷达，向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
科威勒拥有多年流量计研发经验。 拥有业内优秀、经验的技术人员，注重产品的优良品质，注重售后服务，以用户使用产品0风险为己任。公司主要经营:天然气流量计，污水流量计，磁翻板液位计，压缩空气流量计，蒸汽流量计，柴油流量计，涡街流量计，涡轮流量计，电磁流量计，椭圆齿轮流量计，金属管浮子流量计；压力仪表:压力表，压力变送器，差压变送器等；温度仪表:热电偶，热电阻；液位计仪表:磁翻板液位计，投入式液位计等系列产品，生产的仪表多广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
PLUS68-R-CXBTTHAMA00雷达液位计供应商
近期有很多小伙伴想要购买导波雷达料位计，他提出什么是导波雷达料位计以及其优点有哪些。那么今天我就向大家来简单地讲一讲，什么是导波雷达料位计以及其优点有哪些。
导波雷达料位计是一款利用雷达原理来进行工作的流量测量仪表，它具有低维护、性高、使用寿命长等优点。另外它还有一个优点就是它可以在高温高压以及恶劣的环境下使用，可以根据不同的料位进行连续的测量。
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
由于采用了的微处理器和的 Echo Discovery 回波处理技术，导波雷达物位计可以适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等；而采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
本产品适用于非防爆场合，如需防爆产品需注明
在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开管内设施，
如:人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。
安装仪表时还需注意:高料位不得进入测量盲区；仪表距离罐壁保持一定的距离；
仪表的安装尽可能使缆或棒的方向与被测介质的表面垂直。
VEGA Grieshaber KG 是从事过程工业测量技术的跨国厂商。其产品系列包括测量物位、限位和压力传感器以及用于集成到过程处理系统的仪表和软件。Vega为自己设定了发展和的测量技术，易于安装和操作，以提供的性和性为目的。生产过程变得越来越复杂，因此，用于测量和监控的测量技术是重要的。Vega的员工超过1200人，其中600在黑森林希尔塔赫总部工作。这50年来，为了测量任务的解决方案正在构思和实现的有:用于化工和制厂，食品工业，饮用水供应系统，污水处理厂，垃圾填埋场，采矿，发电，石油平台，船舶和飞机。
ULR80X 智能导波雷达液位计发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
ULR80X 智能导波雷达液位计优势及应用
1.雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等；
2.可以在真空中测量可以测量介质常数>1.2的介质，测量范围可达70m；
3.供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4.非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5.不受噪音、蒸汽、粉尘、真空等工况影响；
6.不受介质密度和温度的变化，过程压力可达400bar,介质温度可达-200℃至800℃；
7.安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；
8.调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
智能导波雷达液位计现货供应技术参数:
精度 液体:量程小于15m时，±0.1mm；量程大于15m时，测量值±0.2%
固体:20mm±0.05%
温度飘移 0.01%/℃
重复性 1mm
介质温度 -50～250℃
法兰温度 -30～200℃/-30～150℃防爆型
环境温度 -30～60℃/-30～55℃防爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 22mA
供电 18～35VDC/ 小于28VDC防爆型
外壳材料 铸铝还氧涂层
防护等级 NEMA(IP68)
防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3
重量 2Kg(无探头)
注意事项
1.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2.若介质为低介电常数当其处于低液位时，罐底可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3.理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4.对于过溢保护，可定义一段距离附加在盲区上。
5.小测量范围与天线有关 。
雷达物位计优良性能满足不同测量需求及安装注意事项:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，导波雷达物位计生产厂家，经计算得出液位高度。
一、雷达物位计产品说明:
雷达物位计应用于固体，弱粉尘或结晶、结露场合的料位测量，频率26GHz，zui大测量范围30米。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点，所以便于现场安装、抗干扰能力强，对于粉料、颗粒等物位的测量效果更佳，zui大限度的增加了雷达的测量范围，对于小罐体和罐体的测量有了的适应性。
雷达物位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。雷达物位计主要技术达到或优于国内外同类产品，且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
二、雷达液位计为什么要设置介电常数:
在使用雷达液位计之前，先要给它设置介电常数，但其实并不是的雷达液位计都需要设置介电常数以后才能够使用，只是设置介电常数之后，在使用中能够 的为测量工作服务。介电常数能够影响到雷达液位计的使用，它的影响主要体现在两个方面，一方面是能够影戏介质对电磁波的吸收率，电磁波的吸收率越高就说明雷达液位 计的性能越好;另一方面是电磁波在穿过介质时的波长会发生相应的改变。
在为雷达液位计设置介电参数时，要根据多种不同的因素来设置，包括结构的不同、型号的不同、用途的不同等，而 有些雷达液位计需要根据灵敏度来设置。在测量有些物质时，增加一个介电常数可以大大减少运算量，可见为雷达液位计设置参数还是有必要的。有些雷达液位计确实不需要设置介电常数，但也是少数介质的测量之中，如果想要将雷达液位计的使用优势体现出来，还是要按照正确的方法来使用雷达液位计。我公司生产各种不同类型的液位计，型号多样，可以充分满足人们的测量需求
三、雷达物位计测量原理:
雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收
器接收，并将距离信号转化为物位信号。
四、雷达液位计安装要求:
1.推荐距离(1)墙至安装短管的外壁。
2.离罐壁为罐直径1/6处，zui小距离为200mm。
3.不能安装在入料口的上方。
4.如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应该进行虚假回波存储。
5.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
