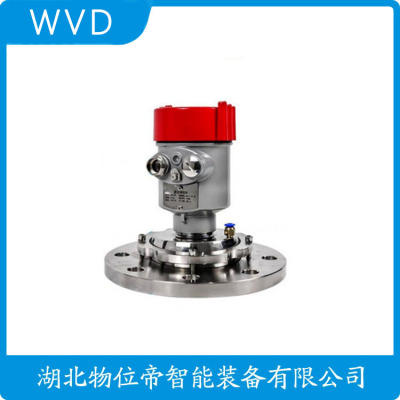

GDRD58-IPGPIE2DDMA雷达液位计批发
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
导波雷达液位计测量原理及特点
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
在化工、油气、食品等行业中，经常需要测量不同液体之间的分界面的高度，从而控制反应过程、原料储量等。
MTS传感器部门生产的Level Plus系列液位计采用MTS的Temposonics®磁致伸缩传感技术，配合特定密度的磁性浮子，可对不同液体的分界面高度进行测量。
市场上测量液体分界面高度的产品群雄逐，招式各有千秋，小编将一一细数，看看哪种测量原理能拔得头筹！
一、射频导纳液位计（电容液位计）
射频导纳液位计的传感器是一根带特氟龙涂层的金属杆或者柔性金属缆，需要插入被测液体内。这样金属杆（缆）和容纳被测液体的金属罐壁之间就会产生电容，这个电容在射频电路（频率达到300Ghz）下被放大到测量的电导纳值。如果被测液体分层后形成上层油下称水的分层，那么会形成C1、C2和C3三个电容值。因为水的导电性能使C3的值大，则射频导纳液位计测量得到的电容值主要取决于C3的值。因此水位的高度就和C3的值几乎成正比例关系。
根据以上测量原理，射频导纳测量分界面的必要条件和限性:
1、 上层液体不能导电，如苯、碳氢化合物等;下层被测液体是导电液体，如普通水或者水溶液。
2、 对分界面测量精度要求不高。因为上层油的高度和被测罐体的形状等都会被测精度影响。
二、导波雷达液位计
导波雷达液位计的传感器也是金属杆或者金属缆插入被测液体内。液位计的电子头发射雷达波脉冲。雷达波脉冲会沿着金属杆或者金属缆朝向被测液体传播，当到达介电常数发生变化位置时会产生反射。液位计电子头计算发射雷达波脉冲和接受雷达波脉冲的时间差来确定被测液位的高度。如下图，如果被测液体上层油下称水，则雷达波分别在从空气进入油的时候、以及从油进入水的时候分别发生反射。
从导波雷达的测量原理可知其测量分界面的必要条件:
1、 雷达波发生反射的必要条件是介电常数发生变化。如果介电常数的变化很小的话，雷达波的反射信号也很小以至于无法测量。因此导波雷达测量分界面要求下层液体的介电常数比上层液体的要大得多。而介电常数的大小一般无法通过常规手段测量，而且介电常数大小很容易受到环境温度、电磁频率、罐内的化学反应等影响。这就决定了无法轻易判断导波雷达能否和应用环境相适应。
2、 为了保持雷达波穿过上层液体后还有的能量在分界面上还能产生反射，一般要求传感器是一个同轴结构。上图是导波雷达测量分界面的安装要求，左边是导波雷达的测量杆和测量筒是一个同轴结构，右图中导波雷达的测量杆安装在一个布满倒液孔的测量管内。同轴结构内外的分界面变化有时无法真正同步会导致测量误差。而且粘性较大的液体会粘连在同轴结构内干扰测量。
3、 如果要测量被测液体分界面知道上层液体的具体介电常数。因为雷达波穿过空气的速度是光速，而穿过上层液体的速度小于光速且和其介电常数成反比。因为介电常数不容易测量且善变，因此导波雷达很难测量分界面高度。
三、浮筒液位计
浮筒液位计测量分界面一般安装在罐体的侧面，把被测液体通过两个法兰口从被测罐引入测量筒内，同时测量通内还有一个浮子通过一些机械结构和电子头相连。通过测量浮子受到浮力的变化来感应测量筒内液体的平均密度，从而评估出被测分界面的高度（假定测量筒内只有两种液体）。浮筒液位计不要求被测液体的导电性和介电常数。
根据浮筒液位计的原理和内部结构，其测量分界面的必要条件和限:
1、 只能安装在被测罐体侧面，且测量筒内没有空气。
2、 为了测量的精度定期进行校准，因为浮子到电子头之间的力传输结构会随着时间而偏移设定。
3、 因为测量筒的狭小结构，被测液体中的固体或者粘性物质会使浮子卡在测量筒内，无法真正反映分界面高度。
四、双法兰液位计
双法兰液位计通过测量两个固定位置的压力差来反映两个位置之间的液体的平均密度从而间接测量分界面高度。双法兰液位计也是安装在罐体的侧面，但是不需要测量筒，因此解决了上面浮筒液位计内浮子容易卡死的问题。
双法兰液位计通过充油的毛细管把罐内的两个压力值传输到电子头部分。因此双法兰液位计的界面测量受到以下因素的影响:
1、 环境温度变化对毛细管内油压有明显影响，因此长的测量范围要长的毛细管，从而导致温度变化对测量精度也影响很大。
2、 两个法兰之间充满液体。
3、 毛细管充油需要的生产技术，因此测量范围对仪表价格影响很大。
4、 安装过程要毛细管不要受到外部机械冲击，毛细管受损或者油路堵塞。
五、终篇 - 磁致伸缩液位计
磁致伸缩液位计通过测量浮在分界面上的磁性浮子的位置来测量分界面的高度。MTS生产的Level Plus系列液位计可以实现测量误差控制在1毫米以内，大的测量范围可以达到22米。磁致伸缩液位计的测量不依赖于液体的导电性、介电常数等物理参数，只是基于不同液体的密度差。密度差和相互不溶解是形成分界面的必要条件。
Level Plus系列
磁致伸缩液位计只要选择好特定浮子的密度，安装后不需要定期的维护和标定就能液位计的长期性和性。
磁致伸缩液位计的应用限性在于不能用于操作粘度很高的液体（建议粘度小于400厘泊）。高粘度液体容易把浮子粘在一个位置不变，导致磁致伸缩液位计测量到的浮子位置不能准确反映分界面高度。
Level Plus磁致伸缩液位计应用实例
1、 二硝基甲苯（DNT）和水的分界面
因为二硝基甲苯（DNT）相对于水的比重是1.52，因此在罐内是下层液体，因此无法使用射频导纳、导波雷达。而且因为现场的测量范围超过4米，因此无法使用浮筒液位计和双法兰液位计。通过使用Level Plus系列磁致伸缩液位计可以同时测量反应罐内的液位和分界面高度，从而对化学反应过程控制。
2、 液体白磷和水的分界面
白磷是生产磷酸类物质的基本原料。但是因为白磷在空气容易自然，而且有毒，因此一般都储存在具有水封的储存槽内。Level Plus液位计可以对水封下的白磷存量进行实时监控，同时水封的厚度白磷和空气接触。
3、 大型成品油罐
炼化工厂、燃料输送系统等都有一些成品油储罐、转运罐等，这些罐子高度都有15～20米高。因为有些成品燃油会吸收空气中的水分，导致很多罐底都有积水。MTS传感器生产的Level Plus液位计可以同时测量罐内成品油液位和油水分界面的高度，同时还可以根据液位计内部的罐容表来计算罐内容量，并且输出罐内的成品油温度。Level Plus液位计只通过罐上的一个测量孔，就可以同时输出液位、分界面高度、罐内容量和温度的测量结果，满足石油组织对成品燃油的交接计量要求。

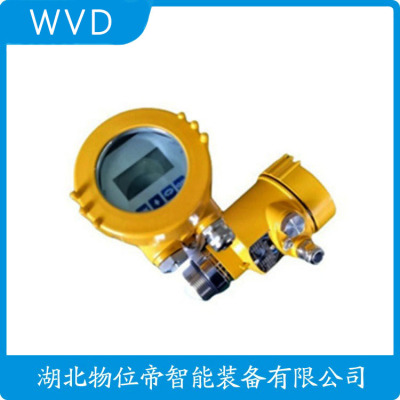

GDRD58-IPGPIE2DDMA雷达液位计批发
导波式雷达液位计采用了100MHz～1.8GHz的发射频率，不锈钢包四氟杆式探头，安装方式四氟翻边法兰。测量对象为腐蚀性液体，大量程为四氟杆6米、四氟杆25米。
导波式雷达液位计是我公司生产的采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上先*的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
一、工作原理:
导波雷达液位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
二、主要特点:
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有*的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
三、技术参数:
1.测量对象:腐蚀性液体
2.测量范围: 杆式6m、缆式25米；
3.过程连接:法兰DN50，DN80，DN100，DN150；
4.介质温度:-40～120℃；
5.过程压力: -0.1～2.0MPa；
6.工作频率: 100MHz～1.8GHz；
7.测量精度: ±10mm；
8.分辨率: 1mm；
9.采样: 回波采样54次/s；
10.输出电流信号:4～20mA+ HART通讯协议；
11.电源: 24VDC(±10%)纹波电压:1Vpp；
12.耗电量: max22.5mA ；
13.外壳防护等级:IP68；
14.防爆等级:EXiaIICT6 ；
15.两线制接线:仪表供电和信号输出共用一根两芯电缆；
16.电缆入口:M20×1.5(电缆直径5～9mm)。
导波雷达液位计在工业生产中经常被用到，因其的性能被大众所接受，它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响，所以可在多种介质中使用，比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。
多种条件下使用导波雷达液位计反馈上来的使用数据得出，可连续供电作业*度高，相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计，锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。
在某些锅炉上，每台锅炉安装至少需要安装两个相互独立的水位表，所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化，但连接管道和阀门需要打开，来提高检测*度。安装的时候需要探头、传感器的干燥清洁，如果发生污染不可以用湿毛巾擦拭，需用酒精去污。
虽然许多城市还没有关于锅炉液位计的标准规定，但至少需要安装一个直观的液位计，并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计，根据设计图来安装。
一般情况下锅炉用的导波雷达液位计有这几种故障:
2.探头、传感器故障，遇到这种情况就需要重新调整设备的高度，检测几组数据之后确定位置。
3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件，重新调试后使用。
一、工作原理
JK系列智能雷达液位计是嘉可仪表推出的新一代高性能物（液）位测量解决方案产品。雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处置电路，处置电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比:
D = C *T/2
其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为:L=E-D
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
二、智能雷达液位计产品特点
1、不受温度、压力等外界环境影响；
2、波束小，能量集中，抗干扰能力强，度高；
3、系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；
4、128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；
5、RS485通信接口，可实现数据的远距离传输；
6、软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；
7、集成了温度补偿电路，可消除温度对测量数据的不良影响；
8、精度高、稳定性好；
9、低功耗；
10、主控制器和传感器采用分体式设计，并可按照现场环境改换不同量程的传感器；
11、结构、安装便捷；
12、防潮、防尘、防绣蚀；
13、防雷击、防射频干扰；
三、适用范围
1、水文测量与监控
2、城市及供水系统
3、循环水及污水处置系统
4、工业现场液位、流量的测量与控制
GDRD58-IPGPIE2DDMA雷达液位计批发
如下图回波曲线所示，此时的液位是0.88m，界位是0.323m，油层厚度是0.56m，分别输出到罐旁表显示，三路4~20mA信号输出到中控室。个回波是油面液位回波，第二个回波是油水界面回波，回波强度很好。测量稳定，取得了良好的测量效果。
▲ 回波曲线清晰
▲ 测试数据稳定
UDR1000-54测量优势:
1. 导波雷达界面测量不受介质密度变化的影响，因此测量、。
2. 可实现界面和液面的同时测量和输出，不受满罐影响。
3. 在满罐和非满罐情况前均可实现界位和液位的测量。
4. 导波雷达是微波测量原理，受工况环境因素影响小，测量更。
5. 导波雷达可以实现免调试、免维护。
6. 支持油在下水在上测量。
因此，在油水界面和油层厚度测量上，相对于电浮筒和差压液位计，UDR1000-54系列导波雷达界位计可以实现更加，同时使用又更加简单方便的界面测量，是界位测量仪表的选择。
导波雷达测量界面的原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时部分反射回来，得到液面回波；剩余部分穿过上层介质继续传播，遇到界面二次反射，得到界面回波；回波被仪表内的接收器接收，并将距离信号转化为液面信号和界面信号。
