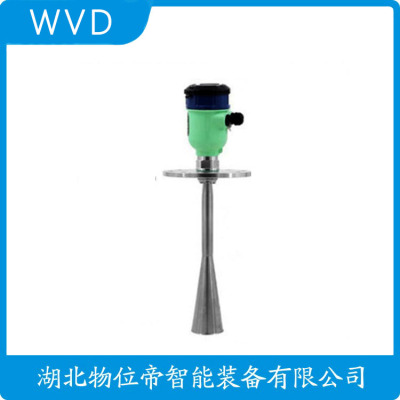

MIK-WSR550-B30A2FQ1TCWH-DSJQ雷达料位计厂商
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
进入炼油厂的原油虽然在之前的开采、集输过程中已经经过多次脱水，但仍有0.3%的含水量，因此炼油厂储运车间罐区的日常工作中，原油脱水仍是一项重要工作，而油水界位的准确测量则是原油充分脱水的关键。
现场工艺和工况介绍
本案例的现场是3座300m³的立式沉降罐，高度8900mm，操作温度为20~50℃，常压。原油储罐中经一次脱水后的含油污水输送到这3座立式沉降罐进行二次脱水。含油污水需在沉降罐静止24小时，依靠自然沉降机理将介质中的油水进行分离。，根据油水界位的指示，完成充分脱水后的原油被再次输送回原油储罐。
在沉降罐二次脱水的整个生产过程中，如果油层和乳化层厚，会造成导波雷达液位计信号大幅衰减。另外，由于冬季罐内外温差大，还会导致天线上形成结露、甚至结霜。因此，该工况对导波雷达的油水界位测量提出了很高的挑战。
原油储罐排水除油操作画面
VEGA解决方案
客户根据现场工况综合考量后，决定使用VEGAFLEX 81导波雷达液位计来进行测量:配置2mm缆式天线，方便运输，并通过底部配重或固定的方式减轻天线摆动，适合大中型储罐和料流冲击较大的工况；测量精度高，仅为±2mm；具有两路4...20mA电流输出，可同时输出液位和界位信号。
VEGAFLEX 81导波雷达
同时，现场配备了VEGADIS 81罐旁显示仪，方便巡检和维护。该显示仪操作界面友好，设置简单，还可以显示清晰的回波曲线。
VEGADIS 81罐旁显示仪
功能强大的VEGA导波雷达液位计
01 信号强劲，电磁波在传输过程中要克服天线结露或结霜、原油层、乳化层等多个因素的影响，但VEGAFLEX 81由于信号强劲，可以保持液位和界位信号稳定、。
02 导波雷达VEGAFLEX 81基于脉冲波的测量原理，因此不受测量介质密度变化的影响。
03 导波雷达VEGAFLEX 81无需带料调试，调试简单。
04 多种信号输出方式，可以提供两路4...20mA电流信号，一台表可以同时测量和输出液位和界位信号。
05 每次液位放空后，导波雷达自动开启虚假信号抑制功能，减少粘附对测量的影响。
使用效果
通过与工艺生产部门的密切沟通，操作人员配合我们完成液位和界位的标定，使导波雷达的性能与现场工况结合。
如上图所示，VEGAFLEX 81液位和界位信号清晰，测量准确，而且自2021年投运以来，运行一直稳定、，了客户的信任和赞许。
伴随着社会发展的进步，意识日益增强，行业的发展也受到重视。在这个过程中，HD-D800雷达物位计作为一种高精度、高性的物位测量仪表，在行业中得到了广泛应用。本文将介绍HD-D800雷达物位计在行业中的应用情况，以及其未来的发展趋势。
HD-D800雷达物位计是一种利用微波脉冲通过天线发射并接收物料反射的微波信号来测量物位的仪表。它具有测量精度高、性好、稳定性强等优点，因此在化工、石油、制、建材等行业中得到了广泛应用。HD-D800雷达物位计的测量原理是依据微波在空间传播的速度等于光速，通过测量微波信号的传播时间来计算物位的高度。
HD-D800雷达物位计在行业中有很多方面的应用:
1、在污水处理领域，HD-D800雷达物位计被广泛应用于污水池、污水处理装置、垃圾填埋场等场所的液位测量。通过实时监测液位高度，可以及时掌握污水处理的运行状况，处理效果。同时，HD-D800雷达物位计的高精度测量也可以帮助企业实现减排的目标。
2、垃圾焚烧发电，在垃圾焚烧发电领域，HD-D800雷达物位计被用于测量垃圾池中的垃圾高度。通过实时监测垃圾高度，可以垃圾焚烧的稳定运行，提高发电效率。同时，HD-D800雷达物位计也可以帮助企业实现垃圾减量化和资源化的目标。
3、水资源管理，在水资源管理领域，HD-D800雷达物位计被用于测量水库、水塔、水井等场所的水位。通过实时监测水位高度，可以及时掌握水资源的情况，供水稳定。同时，HD-D800雷达物位计的高精度测量也可以帮助企业实现节水减排的目标。
雷达液位计介绍
工作原理:
微波液位计的工作原理类似于雷达:发射微波对被测目标，目标反射的回波返回到发射机接收，与发射波进行比较，确定目标存在，计算发射机到目标的距离。 应用:
如今在物位测量领域困扰用户的是一些大型固体料仓的料位测量，尤其是A料仓50/100 米范围内充满灰尘和干扰。相关技术仪表，如电容式或导波雷达TDR，在卸料过程中物位下降时，会承受强拉力负载，可能会损坏仪表或拉下筒仓顶。与大多数其他机械仪器一样，重锤通常存在埋入式锤的问题，需要经常维护。高粉尘条件可能超出非接触式超声波液位测量系统的能力。高频调频雷达技术适合这种大型固体筒仓的物位测量！

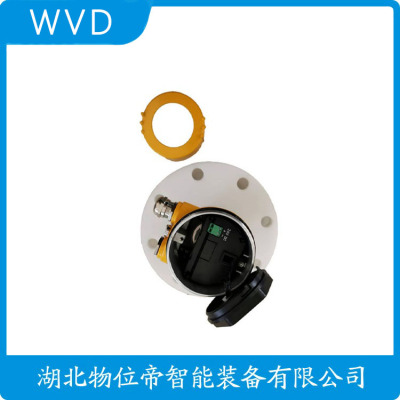

MIK-WSR550-B30A2FQ1TCWH-DSJQ雷达料位计厂商
E+H雷达液位计。Micropilot FMR60B量身定制，操作更加便捷。Z 大测量距离 50 m (164 ft)，测量精度 +/-1 mm (0.04 in)，过程压力（压）/Z大过压限定值 Vacuum...20 bar (290 psi)。采用HeartbeatTechnology心跳技术，支持仪表在线自校验和自监测，及时识别异常工况，提升了过程性，提高了生产效率。MicropilotFMR60B适用于自由空间的液位测量，过程连接可选螺纹或法兰，人机界面直观明了，提供引导式仪表调试和验向导，操作简单。广泛应用于液体、浆料和污泥的连续非接触式液位测量。
E+H物位计设备显示单元（可选），功能:显示测量值、故障信息和提示信息，发生故障时背光显示屏从绿切换至红，设备显示单元可以拆除，方便后续操作。远程操作通过 HART 通信，通过服务接口（CDI），通过 Bluetooth 蓝牙无线技术操作（可选）。前提条件:测量设备（安装有带Bluetooth 蓝牙功能的显示单元）；智能手机或平板电脑（安装有 Endress+Hauser SmartBlueapp）、个人计算机（安装有 1.07.05 或更高版本的 DeviceCare 或 FieldXpertSMT70）。蓝牙有效传输范围为 25 m (82 ft)。传输范围取决于环境条件，例如固定装置、墙壁或天花板。
E+H流量计80F80-AD2SAPJAAAAA
E+H热式质量流量计8F5B08-BBDBAEAAGBAB3ASDD4SAA1+
E+H变送器CM442-AAM1A2F010A
E+H超声波物位计FMU40-ARB2A2
E+H质量流量计80I08-AD2WAAAAAAA8
E+H科氏力质量流量计83F80-2D2SA9SAAB
E+H超声波物位计FMU30-AAHEABGHF
E+H电磁流量计5WBB50-AADAEBKA0AUD210AA1+
E+H液位计FMU41-ARB2A2
E+H超声波液位计FMU90-R11CA212AA3A
E+H超声波流量计8F5B15-AAIBAEAAGAAABASAD4SAA1+
E+H变送器CPM223-MR0005
E+H物位计FTL31-AA4U3BAWSJ
E+H导波雷达液位计BMVCEVEE2
E+H导波雷达物位计PMD55-AA21BA27CGCHAJA1A+PB
E+H涡街流量计7D2C1F-AABCCAAAACD2SKAI+
E+H导波雷达液位计PMP51-AA21JD1SGCR1JA1+
E+H雷达液位计FMB51-BA21JA1FGD80GGJB2A+
E+H超声波物位计FMU30-AAHEAAGGF
E+H热式质量流量计8F5B25-AAIBAEAAGAAABASAD4SAA1+
E+H科氏力质量流量计80I25-AD2WAAAAAAAA
E+H质量流量计8F5B25-BBDBAEAAGBAB3ASDD4SAA1+
E+H超声波流量计80A04-ASVWAAAAABAA
E+H液位计FMU30-AAHEABGHF
E+H超声波液位计FMU90-R11CA161AA3A
E+H导波雷达物位计FMR52-B2ANCABPAHK+LA
E+H电磁流量计10W25-UA0A1AA0B4AA
E+H涡街流量计7D2C1H-AABCCAAAACD2SKA1+
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本。我们的优势供应产品:罗斯蒙特ROSEMOUNT流量计、BECKHOFF倍福、西克SICK传感器、海德汉HEIDENHAIN、REXROTH力士乐、AB、易福门IFM传感器、艾默生EMERSON流量计、MOOG伺服阀、E+H流量计、ABB分析仪、MTS位移传感器。
德国E+H质量流量计，德国E+H热式质量流量计
德国E+H浊度变送器，德国E+H余氯仪
德国E+H PH变送器，德国E+H PH计
德国E+H溶解氧变送器，德国E+H溶解氧电
德国E+H浊度传感器，德国E+H浊度仪
德国E+H余氯变送器，德国E+H余氯传感器
德国E+H分析仪，德国E+H光度计
德国E+H电导率变送器，德国E+H电导率电
德国E+HCOD分析仪，德国E+H钠离子分析仪
德国E+H流量计，德国E+H电磁流量计
德国E+H超声波流量计，德国E+H涡街流量计
德国E+H ORP分析仪，德国E+HORP电
德国E+H科氏力质量流量计，德国E+H变送器
德国E+H压力变送器，德国E+H差压变送器
德国E+H温度变送器，德国E+H温度计
德国E+H溶解氧传感器，德国E+H电导率传感器
德国E+H液位计，德国E+H超声波液位计
德国E+H溶解氧仪，德国E+H电导率仪
德国E+H物位计，德国E+H雷达物位计
德国E+H导波雷达液位计，德国E+H导波雷达物位计
德国E+H PH电，德国E+H PH传感器
E+H雷达物位计是通过天线系统发射和接收能量低和短的微波脉冲。雷达波以光速运行，操作时间可以通过电子元件转换成液位信号，的时间延长方式可以在短的时间内稳定准确的测量。存在虚假反射，新的微处理技术和的软件也可以准确分析物位回波，通过输入容器的大小，可以将距离值转换为与液位成正比的信号，仪器可以空位调试。非接触式包括脉冲雷达和连续调频。探头通常是喇叭天线，即管状天线，但喇叭的直径不同，喇叭的长度也不同。它看起来像一些扬声器，一些看起来像电子管，但它们实际上是一个。
E+H雷达液位计。雷达（微波）物位计自 2O 世纪 70年代出现以来，性价比与日俱增，如今已占物位测量领域市场份额的25%，仅次于压力（差压）式物位计。根据电磁波传播方式的不同，E+H雷达物位计可分为介质接触式与非接触式。前者电磁波在导波材料限定的空间内传播，后者在自由空间里传播。考虑现场工况时，应注意两点:天线到被测介质问气相介电常数的分布；被测介质表面状态及其介电常数。雷达波在界面的反射率与两介质的介电性差别密切相关，有时，传输介质的导电导磁性引发的微波传播速度变化不容忽视。对于介电常数小的液化气体，优先使用非接触式雷达并安装在稳液井上。
导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
导波雷达液位计特点
由于采用了的微处理器和的EchoDiscovery回波处理技术，导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置，使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式，导波雷达液位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境无伤害。
型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD35(腐蚀性液体测量，量程0-6米)
特点:全四氟密封天线，耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40～120℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD36(小介电常数介质测量，量程6米)
特点:同轴式导波天线，获得更小的盲区、更强的回波信号
应用:小量程，多蒸汽，小介电常数介质的测量。适应过程条件复杂的环境
大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量，高温高压工况，复杂过程条件
大量程:长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD34(高温液体测量，量程0-6米)
特点:不锈钢316L/陶瓷材料天线，能耐受更高的温度和压力
应用:液体测量，高温高压复杂工况
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40～400℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构，获得更强的回波信号
应用:小介电常数液体及固体测量，复杂过程条件
大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m；杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹；法兰DN50，DN80，DN100 ，DN150，DN200，DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%)；纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气，如N2CO2
2
1.6…19
塑料带粒子
白灰石，特种水泥
糖
液化气，如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥，石膏
矿物油，燃料
30m
4
2.5…4
谷物，种子
石头
砂粒
苯，苯乙烯，甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯，氯仿
纤维素喷雾
异氰盐酸，本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部自带电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同，分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类，用户选用导波雷达时应认真填写导波雷达物位计参数表》，昌晖仪表制造有限公司可以根据您提供的详细参数，为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米，液体、固体粉料测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A
B
C
液体型/4mm
固体型（10m内）/6mm
固体型（10m-30m）/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米，液体液位测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米，液体、固体粉末测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式（高温型）导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米，液体、蒸汽测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米，腐蚀性液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米，介电常数低、表面波动液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐；
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式；□ 平顶式；□ 敞口式
罐底:□ 锥底；□ 平底；□ 斜坡底
安装:□ 顶部安装 ；□ 侧面安装；□ 旁通管；□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------；□ 液体；□ 固体；□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是；□ 否
搅拌:□ 是；□ 否
过程连接
螺纹:□ G1½"A；□ 1½"NPT；□ G2"A；□ G1"A；□ 1"NPT
法兰:□ 法兰 DN= ------；□ 法兰 ANSI=------------
电源:□ 24VDC；□ 220VAC
输出:□ 4-20mA；□ HART；□ PROFIBUS PA
显示:□ 带表头显示；□ 不带表头显示
目前，海上平台常用的液位测量仪表主要有导波雷达液位计、喇叭口雷达液位计等几种测量方法。每种测量方法价格差异较大，且都有一定的适用范围和条件。其中一些仪表虽然本身适用粘度范围有限，但是经过处理或者设计后，也可以获得更广泛的适用粘度范围，从而避免了选择价格更高的测量仪表。通过对海上平台常用液位测量仪表进行详细研究，通过合理化选型，一方面实现了佳的测量效果，另一方面有效地减少了工程投资。
1、导波雷达液位计
导波雷达也称时域反射或微功率脉冲雷达，安装在储罐或旁通管的顶部，有杆式和缆式两种形式，考虑到受罐顶安装空间的限制，海洋平台一般选用导波缆配重锤的形式。低能脉冲微波以光速沿导波杆/缆向下发送，在导波杆/缆与液位（空气/液体界面）的交点处，有相当大比例的微波能量通过导波杆/缆反射回变送器，变送器对发射信号和接收的回波信号之间的时间差进行测量，然后板载微处理器利用公式:距离=（光速×时间差）/2，即可实现对液面上方高度进行计算，从而得出罐内液位值。
导波雷达液位计通过在导波杆/缆上进行涂层处理，通过软件滤除油膜覆盖造成的干扰的方式，部分产品可以实现8000cp及以内粘度范围总液位的测量。在粘度较大工况下，不建议使用导波管进行限位。
优点:对波动较大介质的测量更稳定，不受介电常数高低的限制，信号相对稳定。
缺点:安装维护不太方便，有时需要在罐体加装导波管。
2、喇叭口雷达液位计
喇叭口雷达液位计是利用超高频电磁波经天线向被探测容器的液面照射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面高度。由于喇叭口雷达天线与被测介质互不接触，所以可以有效避免高粘工况对测量的影响，理论上不受介质粘度的影响。
优点:精度较高，采用非接触式测量，不受介质粘度的限制，体积较小，安装方便。
缺点:天线容易沾上测量介质、结晶或水蒸气，需要进行定期检查和清理。为避免漂浮物影响测量结果，需要在罐体加装导波管。
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
雷达物位计是一种常用的测量仪器，广泛应用于工业生产中的物位测量领域。它利用雷达技术原理，通过发射和接收雷达波来测量物体的距离，从而确定物体的高度或液位。
雷达物位计的工作原理是利用电磁波在空间中传播的特性。它通过发射器发射出一束雷达波，然后接收器接收到反射回来的雷达波。根据雷达波的传播时间和速度，可以计算出物体与雷达仪器之间的距离。通过不断测量和计算，可以实时监测物体的高度或液位变化。
雷达物位计具有许多优点。首先，它具有高精度和稳定性，可以在各种环境条件下进行准确测量。其次，它具有较长的测量范围，可以测量高度或液位的变化。此外，雷达物位计还具有抗干扰能力强、耐高温、耐腐蚀等特点，适用于各种恶劣的工业环境。
雷达物位计的应用范围广泛。它可以用于测量各种固体物料的高度，如粮食、煤炭、水泥等。同时，它也可以用于测量液体的液位，如油罐、水池、化工槽等。在工业生产中，准确测量物体的高度或液位对于生产过程的控制和管理。雷达物位计的使用可以提高生产效率，减少浪费和损失。
然而，雷达物位计也存在一些限性。首先，它的价格相对较高，对于一些小型企业来说可能不太实用。其次，雷达波在传播过程中会受到一些干扰，如尘埃、雨水等，可能会影响测量结果的准确性。此外，雷达物位计在测量液体时，还需要考虑液体的介电常数对测量结果的影响。
总的来说，雷达物位计是一种重要的测量仪器，广泛应用于工业生产中的物位测量领域。它具有高精度、稳定性和抗干扰能力强的特点，适用于各种恶劣的工业环境。随着科技的不断进步，雷达物位计的性能和应用范围将会不断提升，为工业生产带来更多的便利和效益。
