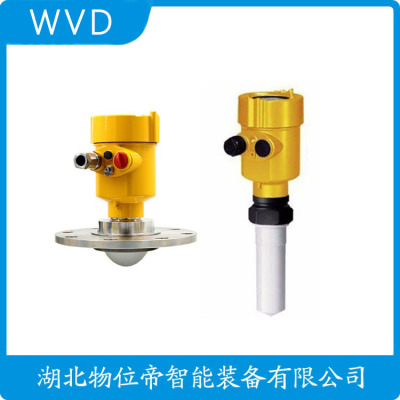

RDL79A-STF6YHHSMDD导波雷达物位计|生产厂家
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
RDL79A-STF6YHHSMDD导波雷达物位计|生产厂家
智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
智能雷达水位计，是工业测距雷达在水位测量领域的应用，实现了水位计向高精度（毫米级），大量程(35米)，高，安装简便，免维护的技术跨越。
智能雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，*汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离；避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面；不要将导波杆安装在进料口附近；传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术（GPC）。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的优选。
压力变送器高端化发展将促进行业高速迈...
随着我们经济的复苏，人工成本的增加，中低档的压力变送器产品出口的价...
如何处理调试差压变送器无输出的故障
我们都知道差压变送器的应用是广泛，一般情况下，用于管道中的介质直接...
智能压力变送器的特点及故障判断
介绍智能压力变送器概念以及特点。可以对测量数据进行计算、存储和数据处理，还...
差压变送器的迁移故障分析
在工业生产中应用西亚差压变送器测量液面时，如果差压变送器的正、负压室与容器的取压...
压力变送器无输出的时候怎么办？电源、...
当现场压力变送器无输出的时候，我们 先需要判断是哪里出了问题，而是草率地认...
浅谈压力变送器的常见故障及解决措施
压力变送器是工业实践中的常用传感器，压力变送器发展至今已经取得...
压力变送器安装前的注意事项
在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时压力接口不能泄...
差压变送器的安装注意事项
差压变送器与差压源之间导压管的长度应尽可能短，一般在3~50m范围内，其内...
什么是双法兰式液位变送器及原理
什么是双法兰式液位变送器:
双法兰式液位变...

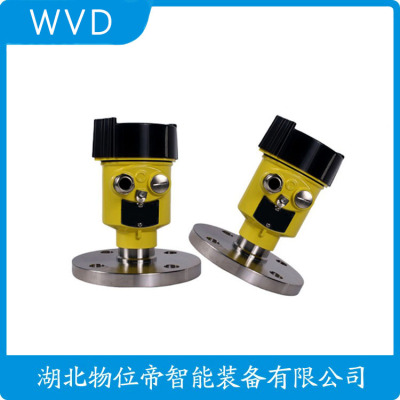

RDL79A-STF6YHHSMDD导波雷达物位计|生产厂家
1 故障现象
芳烃装置导波雷达液位计使用量比较大，LT3021 、LT3613出现故障的几率比较大，常见的故障现象即为液位显示与实际液位值不符。
2 原因分析
一般导波雷达液位计出现此故障原因有以下两个原因:1）介质不干净，污染了导杆；2）介质的介电常数发生了变化，导致测量不准确。
3 处理方法
1）排放:通知工艺操作人员，办好仪表工作票（联系单）。让工艺外操人员关闭仪表上下截止阀，仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变，则应判断为导波杆被脏污介质污染。此时对仪表进行下线（即从现场拆除），对导波杆进行清洗，清理导波杆上面的附着物，然后连表头一起进行重新校验；
2）调介电常数:如果仪表排放后显示归零，但投用后显示仍然不准，则判断为介质介电常数发现了变化，此时对仪表介电常数进行调整:a）打开显示表头盖，按向上（或向下）箭头翻动显示屏幕上面的选项，直至翻到“Dieelctec(select)”菜单；b）在屏幕出现Dieelctec(select)时按下回车键 ，屏幕面出现“！”标志，此时仪表参数为可改变模式。c）出现“！”标志后按上下键翻动选择介电常数值（1.4-1.7,1.7-3,3-10,10-100）一共四个选项，选择完后再按回车键确认，等待几秒钟后显示屏幕自动返回测量值显示页面，观察液位显示值。d）当选择的介电常数值能使仪表的显示值与实际液位值相符时，则使用用此介电常数值；当不相符时，则继续选择下一个介电常数值进行试验，直到仪表显示值与实际值相符。
4 总结
导波雷达液位计广泛应用于石油化工行业的液位测量中，掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍，有不当之处，敬请批评指正。
原 理
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与到被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微波脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
特 点
由于采用了的微波处理器和*的EchoDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。
多种过程连接方式及探测组件的型式，使得CDGW系列导波雷达物位计适用于各种复杂工况。如:高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
技术参数
应用:液体测量,高温高压工况,复杂过程条件
zui大量程: 缆:30m/棒:6m
测量精度:±10mm
过程连接:G1½A/G2A/1½NPT
探测组件材料:不锈钢316L/陶瓷
钢缆/棒直径:￠6mm/￠10mm
过程温度:-200～400℃
过程压力:真空～400bar
信号输出:两线制4～20mA/HART
安装要求
在整个量程内确保缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如:人梯、限位开关、加热设备、支架等。另外须注意缆或棒不得怀加料料流相交。
安装仪表时还要注意:zui高料位不得进入测量盲区；仪表跑罐壁保持一定的距离；仪表的安装尽可能使缆或棒方向怀被测介质表面垂直。
安装在防潮区域内的仪表遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表接大地。
测量盲区
从测量的基准面向下的一段区域内缆或棒zui低部位无法测量的一段区域内是导波雷达物位计的测量盲区。
选型指南
CDGW540高温高压型
P
标准型（非防爆）
I
本安型（ Exia ⅡC T6）(只可选用铝外壳)
探测组件形式/材料/过程温度
A
缆式/￠6mm/不锈钢316L/陶瓷/-200～＋400℃
B
棒式/￠10mm/不锈钢316L/陶瓷/-200～＋400℃
过程连接
GP
螺纹G1½A
KP
螺纹G2A
NP
螺纹1½NPT
外壳/防护等级
S
塑料/IP66
A
铝/IP66
电缆进线
M
M20＊1.5
N
1½NPT
现场显示
A
带
X
不带
编程器
B
带
X
不带
zui大量程
A
缆:30m
B
棒:6m
