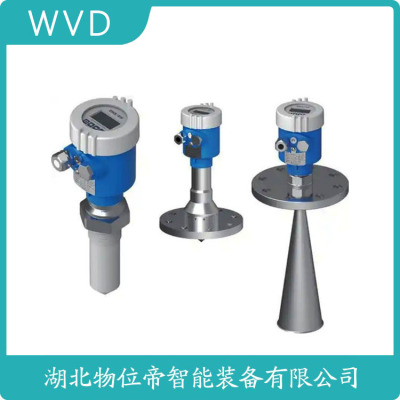

DT-RD806雷达物位计生产厂商
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
由发送器将脉冲发生器生成的一串脉冲信号通过天线发出，经液面反射后由接收器接收，再将信号传给计时器，从计时器得到脉冲的往返时间t。用这种方法测量的大难点在于地测量时间t，这是由于雷达波的传播速度快，还有对液位测量精度的要求造成的。通过公式（1）可知，液位变化1mm，微波运行时间变化6ps。微波脉冲法通过采样处理将测量时间延伸至us级，由此来测量微波运行时间。
微波脉冲法制造成本低，精度相对较低，多应用于工业级雷达液位计。
连续调频法采用线形调制的高频信号提高所发射信号的频率。由于在信号传播中延迟了时间，改变了信号的频率。返回信号的频率低于发出信号的频率，一般相差几kHz。发射波与接收波送入混频器测出频率差△f，△f与被测距离d成线性关系，这样就将雷达波的往返t转换成了可测量的频率信号△f。其基本原理如图3所示。
(雷达液位计导波雷达液位计)
不收罐壁形状影响，尤其适合狭小空间测量
不收液体密度、固体疏松程度的影响
介电常数测量能力er≥1.4
超大量程30米，精度0.1级，带现场显示模块
二线制，24vdc，回路供电
4-20ma/hart输出，信号可实现远距离传输
空高-料高通过设置可以自由切换
软件实现储罐界面集中显示，轻松完成现场调试和检测
1.狭小空间液位测量
2.高粉尘储罐料位测量
3.内浮顶油料库液位测量
4.带搅拌反应釜液位测量
5.分层界面液位测量
1.探头远离出料口和进料口，在整个量程范围内不碰壁
2.仪表应安装在料仓直径的1/4处
3.容器底部是锥形的，传感器可以安装罐顶
(雷达液位计导波雷达液位计)
±0.1%量程上限/12个月
(雷达液位计导波雷达液位计)
2、可以在真空中测量可以测量介质常数>1.8的介质，测量范围可达35m；
3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4、非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5、不受噪音、蒸汽、粉尘、真空等工况影响；
6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；
7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；
8、调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
(雷达液位计导波雷达液位计)
13、当储罐制造材料的介电常数小于7，如纤维强化玻璃、聚乙烯、聚丙烯或无铅玻璃等，且壁厚适中时可安装于储罐外部。
14、若介质储罐为球形容器时，应采用导波管或旁通管方式安装，这样可以消除由容器形状所带来的多重回波的干扰，提高信噪比。
15、在测量介电常数较小的介质（如液化气、汽油，柴油、变压器油的等）时，因这些介质会对微波产生相对较大的衰减，为提高反射能量以确保测量精度，也应该用导波管方式安装。
16、选择好安装位置后，安装椎体天线的安装垂直偏差小于±1度。
17、安装时注意不要碰坏天线
18、安装在室外时，要给液位变送器安装保护盖，以防日照和雨淋。
(雷达液位计导波雷达液位计)
下列属于阴性植物的是（）["桂花","梅花","秋海棠","都不是"]
2013年4月8日，英国前首相撒切尔夫人去世，她1979年上任后，在经济上推行新自由主义，促使英国走向市场经济。下列对新自由主义的看法正确的是（）。 ①坚持市场信息和竞争市场假设 ②主张加强国家金融监管 ③强调社会保障和社会公平 ④认为私有制是市场经济的唯一基础["①②","①④","②③","②④"]
使用伺服液位计测量储罐的液位，若罐高设为16米，上停止位设为12米，bottom设为300mm，当将储罐中的料清空后，液位计显示的值为多少（）["0","300mm","大于0，但小于300mm","大于300mm"]
（）山谷风是指在山区，山坡和周围空气受热不同而形成的，以一天为周期随昼夜交替而改变风向的风。["焚风","季风","山谷风","海陆风"]
关于鼻用激素首过代谢率、生物利用度和性的理念正确的是（）。["首过代谢率、生物利用度与性不等同","物性要经过动物试验、临床研究和大量实际应用来验","临床研究和大量实际应用表明，雷诺考特的不良反应发生率与安慰剂相似，长期使用未见全身副作用","都对"]
Saab雷达液位计导波管下面的反射板距罐底高度为300mm，因此，当显示液位值10米时，罐内实际液位为（）。
了解更多关于:高频智能雷达液位计，雷达液位计cad符号，雷达液位计可以测量泡沫，雷达液位计排名，雷达液位计死去，脉冲式雷达液位计，雷达液位计导播管，超声波液位计与雷达液位计无别，rosemount雷达液位计5400，深圳雷达液位计，雷达液位计 几线，雷达液位计防挂水，雷达智能液位计，卫生型雷达液位计，雷达液位计卡死，雷达液位计高多少温度，爱默生雷达液位计，科隆雷达液位计代理商，雷达 液位计 英语，罗斯蒙特雷达式液位计
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
安装规范与精度保障要点
安装位置应距仓壁>200mm，倾斜度<3°。导波雷达探杆垂直度要求每米弯曲<1mm。某溶剂罐测试显示，5°倾斜会导致1%满量程误差。最新电子水平仪实时显示安装偏差，辅助调校精度0.1°。定期校准采用靶板法，空罐验证误差应<0.05%FS。
