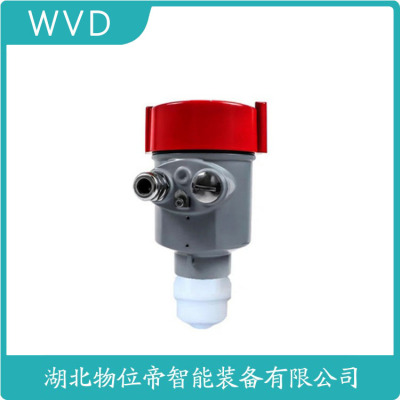

ABS-JMLDJCZZ雷达液位计供应
通信协议与系统集成能力
支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。
1、概述
MT2000导波管雷达液位变送器采用雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
3、外形结构图
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
ABS-JMLDJCZZ雷达液位计供应
一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。
应 用:液体
测量范围:10米
过程连接:螺纹、法兰
过程温度:-20-220℃
过程压力:-1.0-40bar
精 度:< 0.1%
分 辨 率:1mm
重 复 性:±3mm频率范围:100MHZ-1.8GHZ
防爆等级:Exd II BT4
防护等级:IP68
信号输出:4…20mA/HART(两线)
一、消防水泵的出水管设置要求
1、 水泵出水管的流速，关系到二次输送能耗的重要参数，参考GB50015 第3.6.9条的规定:当DN15-20时，流速小于等于1.0米/秒；当DN25-40时，流速小于等于1.2米/秒；当DN50-70时，流速小于等于1.5米/秒；当大于等于DN80时，流速小于等于1.8米/秒；
2、GB50974 第5.1.13-8条规定，当消防水泵出水管的管径小于DN250时，其流速宜为1.5m/s~2.0m/s，当管径大于DN250时，宜为2.0m/s~2.5m/s；
流速测量仪器
3、出水管上的阀门与附件设置，通常有同心大小头、压力表、可曲挠橡胶接头、止回阀、闸阀（控制阀门）；
4、GB50974 第5.5.11条规定，消防水泵出水管应进行停泵水锤计算；应采取消除停泵水锤的技术措施；
5、根据《水泵及水泵站》，水泵出水管中的闸阀，因为承受高压，所以启闭都比较困难，当直径大于等于400mm时，大都采用电动或水力闸阀；
6、根据《水泵及水泵站》，当管径小于250mm时，流速1.5m/s~2.0m/s；当管径大于等于250mm时，流速2.0m/s~2.5m/s；
7、关于水锤，在压力管道中，由于流速的剧烈变化而引起一系列急剧的压力交替升降的水利冲击现象。究其原因，当属流体的惯性，只不过流体的惯性更为复杂。
8、关于停泵水锤的防护措施:设水锤消除器、设空气缸、采用缓闭阀、取消止回阀、其他措施。
9、消防泵出口可采用多功能水泵控制阀（CECS132:2002）。附件连接:水泵—同心大小头—压力表—多功能水泵控制阀—可曲挠橡胶接头—检修用阀门。
10、停泵水锤防护措施有多种，不一定非要采用带胶囊的水锤消除器；在流量不是很大、扬程不是很高时，未必一定要设水锤消除器，设微阻缓闭止回阀等具有缓闭功能的止回阀一样可以。
11、GB50974 第8.3.3条规定，消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。
二、消防水泵吸水和出水管上的压力表设置要求:
1、选压力表时，应注明名称、型号、精度等级和测量上限值等。
2、压力在+40Kpa以上时，一般选用弹簧管压力表或波纹管压力计。
3、一般测量用压力表，应选用1.6级或2.5级。
4、在管道和设备上安装的压力表，表盘直径为中l00mm或中150mm；安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为中150mm或中200mm。
5、 测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。
6、GB50974要求压力表量程应不小于设计工作压力的2倍。
三、消防水泵吸水管上的真空压力表的设置要求:
真空压力表的压力在-0.1Mpa~0Mpa时，宜选用弹簧管真空压力表。
四、消防水池水位监测装置设置要求:
GB50974 第4.3.9条的要求，消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时有高和水位报警的装置。液位计分类:液位计种类繁多，如磁翻柱液位计、浮球液位计（液位开关，机电人脉公众号）、玻璃板式液位计、玻璃管式液位计、超声波液位计、导波雷达液位计、投入式液位变送器等等。
1、对消防水池而言，如采用磁翻板液位计等，需要在消防水池侧壁做好留洞工作（小规格防水套管为DN50，然后通过管道变径连接液位计）。
2、如采用投入式液位变送器，投入式液位变送器由不锈钢探头、导气电缆和电气盒组成，电源为13—36VDC（直流电源）。可结合消防水池侧壁检修孔，将不锈钢探头和导气电缆投入水池内。（不锈钢探头贴水池底板安装）
五、流量计量装置设置要求:
流量计常用的有电磁流量计（管段式和插入式）、超声流量计、涡街流量计、转子流量计等。
以电磁流量计为例，安装于选用注意事项如下（理论上，只要被测流体具备一定的导电性（导电率大于5 μ S/cm），就可以选用电磁流量计）:
1、公称压力常用有0.6,1,1.6,4MPa等。
2、供电电源:单相交流电 85-265 V， 45-63Hz，功率小于20W；直流供电11-40VD.C。
3、应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处。
4、测量管道内充满液体。
5、流量计前方少要有5D(D为流量计内径)长度的直管段，后方少要有3 D(D为流量计内径)长度的直管段。
6、测量一般的介质时，电磁流量计的满度流量可以在测量介质流速0 . 5～12m/s 范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
测量导电性良好的液体，通常大流速不超过5m/s，经济流速范围在1.5m/s～3m/s。测量低电导率的流体，则尽可能选择低流速，原因是流速提高流动噪声会增加，从而导致流量信号输出晃动现象。
7、一般传感器供货时已经设计了接地电，但是当外界电磁场干扰较大时，电磁流量计应另行设置接地装置，接地线采用截面积大于4 mm 2 的多股铜线，接地线埋入潮湿地下1m，接地电阻小于10 Ω，不能和电机或其他设备共用地线。
工业生产过程要求液位测量仪表应满足多功能、智能化、、精度高、免维护等要求，磁致伸缩液位计、导波雷达物位计和差压变送器均适用于液位测量，昌晖仪表结合这三种仪表在火电厂的应用，对差压变送器、导波雷达物位计和磁致伸缩液位计性能原理与液位测量应用现状作一对比。
1、工作原理
①磁致伸缩式液位计工作原理
如图1所示，磁致伸缩式液位计根据磁致伸缩原理设计，其在一个非磁性传感管内装有一根磁致伸缩线，在顶端装一个压磁传感器，每秒发出10个电流脉冲信号，并开始计时，电流脉冲同磁性浮子在磁致伸缩线上产生一个扭应力波，沿磁致伸缩线向两端传送。测量压磁传感器收到这个扭应力波信号的起始脉冲和返回扭应力波间的时间间隔，来判断浮子位置，即得被测液位，转变为成比例的4-20mA信号输出。
图1 磁致伸缩式液位计工作原理
②导波雷达物位计测量原理
如图2所示，导波雷达液位计由发生器产生一个沿导波杆向下传送的电磁脉冲波，遇到介电常数大的液体表面时被反射，计算脉冲波的传导时间，而得到液位位置。
图2 导波雷达物位计测量原理
③差压变送器测量原理
差压变送器传感器是双侧压力作用测量元件，经压-电转换器，处理为标准4-20mA信号输出。
2、分析与比较
①差压变送器、导波雷达物位计和磁致伸缩液位计原理比较
A、磁致伸缩液位计根据磁浮子位置测得液位，测量影响因素为介质密度，介电常数、气相组分、工作温度、压力对测量没有影响。
B、导波雷达液位计测量的影响因素为介电常数、气相组分，温度、压力对测量也有一定影响。
C、差压变送器是根据压差变化测量液位，影响测量结果的因素如腔体真空或负压产生虚假读数；管路内气泡带来干扰；容器内水的密度改变导致测量误差。
②差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
A、磁致伸缩液位计特性
a、性强
由于磁致伸缩液位计采用波导原理，整个变换器封闭在不锈钢管内，和测量介质无接触，无机械可动部分，故无摩擦、无磨损，传感器工作，寿命长。
b、精度高
由于磁致伸缩液位计用波导脉冲工作，通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其他传感器达到的精度。
c、性好
磁致伸缩液位计测量时无需开启罐盖，避免了人工测量所存在的不因素；防爆性能高，本安防爆，使用，适用于对化工原料和易燃液体的测量。
d、易于安装和维护
磁致伸缩液位计一般通过罐顶已有管口进行安装，适用于地下储罐和已投运储罐，在安装过程中不影响正常生产。
e、便于系统自动化工作
磁致伸缩液位计的二次仪表采用标准输出信号，便于计算机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
B、导波雷达物位计特性
a、对液体、颗粒及浆料连续物位测量不受介质变化、温度变化、稀有气体及蒸汽、粉尘、泡沫等的影响。
b、液体量程小于15m时，测量精度为±5mm；量程大于15m时，测量精度为5mm±0.05%。
c、量程60m，耐250℃高温、40kg高压，适用于爆炸危险区域。
d、对蒸汽和泡沫有很强的抑制能力，测量不受影响。
e、顶部和底部具有盲区。
C、差压变送器特性:
a、常规差压变送器在许多液位测量应用中，在液体有额外的蒸气压力。由于蒸气压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。
b、电子远传技术采用数字结构取代机械部件，响应速度更快，测量精度也有所提高。
c、天气寒冷时装置通常需要伴热或保温，要检查引压管漏水、冷凝、蒸发和堵塞。
d、距离过长的毛细管会使压力传输变得误差过大，同时安装过程要求较高。
表1 差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
仪表类型 测量精度 性 安装 泄漏点 维护量 寿命
差压变送器 低 一般 复杂、附件多 较多 大 长
导波雷达 较高 较高 简单 较少 低 较长
磁致伸缩 高 高 简单 少 低 长
③工况干扰比较
实际应用中常见工况产生干扰和影响的情况如表2所示。
表2 实际应用中常见工况产生干扰和影响的情况
常见工况 差压变送器 导波雷达物位计 磁致伸缩液位计
压力变化 影响很大 无影响 无影响
温度变化 影响很大 有影响 无影响
震动干扰 影响很大 有影响 无影响
电磁干扰 无影响 有影响 无影响
介质 水、汽 水、汽 水、汽
介电常数 影响很大 影响很大 无影响
介质成分(如水、汽) 影响很大 影响很大 无影响
④适用范围比较
差压变送器、导波雷达物位计和磁致伸缩液位计适用范围如表3所示。
表3 差压变送器、导波雷达物位计和磁致伸缩液位计适用范围
适用范围 差压变送器 导波雷达物位计 磁致伸缩液位计
压力0-1MPa 适用 适用 适用
压力0-4MPa 适用 适用 适用
压力0-30MPa 适用 —— 适用
温度0-100℃ 适用 适用 适用
温度0-220℃ 适用 适用 适用
温度0-565℃ 适用 —— 适用
精度5‰-1‰ 适用 适用 适用
精度1‰ —— —— 适用
量程0-5m 适用 适用 适用
量程0-10m 适用 适用 适用
量程0-30m 适用 适用 适用
由对析可知:
①磁致伸缩液位计适用于电厂工况，精度高，稳定性很好，安装与维护量很小，基本不需要维护。在电厂高加、低加、凝汽器、除氧器等容器设备以及其他辅机工位，如油站、化水等均适用。其凭借环境适应性强、安装方便、高精度、低成本、免维护的优点，在当今液位测量领域占较大优势。
②导波雷达液位计适合的工况较好，对温度和环境要求较高，对于安装空间有一定的要求。安装要求避开进料口，以免产生虚假反射。不能安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近，佳安装位置在容器半径的1/2处。只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量，满足精度要求。调试较方便，运行和维护量不大。
③差压变送器适合的工况有限，而且传感器零漂移严重；测量偏差大，长期工作稳定性差，精度较低，受环境影响较大；安装及维护量较大，无论是正常运行还是例行维护，工作量都较大，现在基本作为一个备用选择。
本文章主要介绍了:如何购买雷达液位计,雷达液位计 软报警,导波雷达液位计如何测量液位的等信息
Eclipse?706型
高性能
导波雷达液位变送器
概述用于测量液位，界面，体积和流量
一代的Eclipse?706型高性能导波雷达液位计是
一款二线制，24VDC回路供电的液位变送器，采用的是历经
实践检验的导波雷达((GWR)技术。这款集成了众多工程经
验和技术的位于科技前沿的液位变送器，所提供的测
量性能显著高于其它诸多传统的测量技术。
专利的“开关二管”技术以及全面的探杆系列使得
这款变送器可以适用于各种不同工况，无论是轻质碳氢化
合物或是水基溶液，都可以从容应对。
早在1998年，Magnetrol?公司首次将这种设计的
双腔体，45°仰角的变送器表头引入到工业仪表领域，为接
线、组态以及LCD读数带来了大的便利；如今，带有仰
角和双腔体结构的变送器表头结构在行业内已经是司空见
惯。
706型变送器适用于探杆类型并可互换，其更为出
的性，可用于严格的SIL2硬件等级的回路中。应用
?
Eclipse706系列同时支持FDT/DTM及EDDL标准，
以方便观察仪表组态和自诊断信息，如在PACTwareTM，介质:液体、固体或浆液；从轻质碳氢化合物到水基的溶
AMS设备管理以及各种HART?现场通讯器上读取回波信液(介电常数范围为ε=1.2一100)。
r
号的波形图。容器:在探杆所能满足的温度和压力范围内的大多数工
艺罐或储罐。
工况:几乎液位测量和控制的场合，如:蒸汽、泡沫、
搅拌、鼓泡、沸腾、液位迅速变化，低液位和介质介电常数或
介质密度变化等，这些工况下均可使用。
Eclipse?706DTM
特点
多变量的2线制，24VDC回路供电的液位变送器，可用内置2种标准水槽和4种标准堰渠的流量计算，用于提
于测量液位、界面、体积或流量。供流量测量。
前端二管切换技术提供了一流的信号强度和佳的信可以自定义流体方程式用于规堰渠的流量测量。
噪比，大的提高了在低介电常数工况时的测量性能。360°可旋转表头，可在不泄压的情况下将其从探杆上拆
液位测量结果不受到介质理化性质变化的影响。卸。
无需通过调整实际液位高度进行标定。探杆高可耐+450°C/431bar(+850°F/6250psi)。
选用具有“防溢出”功能的探杆无需算法即可直接在蒸汽工况下，当安装在侧部连接的腔体中时高可耐
测量出直到过程连接密封处的真实液位高度。
(导波雷达液位计如何测量液位的)
星创雷达料位计的技术特点和性能优势:
雷达料位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
例如（腐蚀性的工况，粉尘将强的工况，高温工况，易结露结巴工况，易燃易爆的环境等）准确连续的测量。
②操作简单，调试方便
输出4-20ma两线制模拟量信号。可通过面板按键设置量程设置低限和高限，可通过液晶显示屏查看回波曲线。可同过hart手操器更改参数。也可以通过rs232hart通讯模块连接计算机，通过上位软件调整雷达料位计的内部参数。
(导波雷达液位计如何测量液位的)
通过同一根两芯线的连接电缆来供电和发送电流信号。视采用的仪表的型式，工作电压有所不同。请依照DINEN61140VDE0140-1的规定，确保供电回路与电网回路的分离。
供电装置的数据:
■工作电压
––9.6…35VDC
––12…35VDC
■的剩余波纹度-非防爆型设备，防爆(ia)型设备
––用于9.6V
––用于18V
请兼顾到对工作电压的以下附加影响:
■在额定载荷下(如当出现故障信息时传感器电流为20.5mA或22mA时)供电
装置的输出口电压更低
■在电流回路中其它仪表的影响(参见各仪表使用说明书中"技术参数"一章中的负载值)
(导波雷达液位计如何测量液位的)
雷达技术在诸多实际应用中久经考验，具有很多优势。
它不仅不受温度、风、雾或雨的影响，而且也无需补偿因温度的变化而引起的信号运行时间。
一个重要优势是+的测量精度。
德国的产品专家专门制作了维动画模拟污水处理厂的整个流程，并且提供了每一个物位及压力测量点的解决方案，欢迎大家浏览网站..了解具体的行业应用。
对于未来在年的规划，每个、每个厂家都有自己的战略，李强先生表示，德国在为用户解决实际的问题中实现自我价值的提升，一般年会有一个产品的升级换代，推出新的产品和新的测量方式，满足不同用户的需求和不同的现场应用需求敬请大家期待。
(导波雷达液位计如何测量液位的)
(导波雷达液位计如何测量液位的)
了解更多关于:雷达液位计的计算，雷达液位计滤波设置，超声波和雷达液位计区别，雷达液位计5.8ghz，雷达液位计盲区多少，艾默生雷达液位计报价，雷达液位计假波设置，导波雷达液位计 导波管，rosemount雷达液位计接线图，国产导播雷达液位计品牌，雷达液位计结构名称，雷达液位计满标和空标，雷达液位计 水雾，雷达液位计再装一个数显仪表，调试软件 雷达液位计，球型雷达液位计，喇叭口雷达液位计，罗斯蒙特导波雷达液位计说明书，244雷达液位计，雷达液位计厂家vage
一、定义
杆式导波雷达液位计是一种接触式物位测量仪器，它使用导波杆直接插入测量介质，通过导波杆内的雷达波的反射来测量液位高度。
二、工作原理
杆式导波雷达液位计基于时域反射原理（TDR）工作。它以高频振荡器为基础，发射电磁脉冲，这些脉冲沿着导波杆向下传播。当被测介质表面遇到时，部分电磁脉冲会反射回来形成回波。通过测量发射波和反射波的运行时间，可以计算出液位高度。具体来说，运行时间可通过公式t=2d/c（其中d为液位高度，c为雷达波在介质中的传播速度，通常接近光速）转换为液位高度。
三、特点高精度:由于采用雷达波进行测量，杆式导波雷达液位计具有高精度，能够满足各种液位测量的需求。高反应速度:雷达波的传播速度快，因此杆式导波雷达液位计能够迅速响应液位变化，提供实时的液位信息。性好:杆式导波雷达液位计的结构设计合理，能够适应各种恶劣的工况环境，确保长期稳定运行。适用范围广:杆式导波雷达液位计可以用于各种液体、颗粒及粉末的液位测量，能够适应不同介质的要求。
四、应用场景
杆式导波雷达液位计广泛应用于各种工业领域，如石化工业中的储罐、反应釜等；食品工业中的糖浆储存罐、烘烤炉等；以及污水处理行业中的污水池、沉淀池等。此外，它还可以用于电力行业中的水库、大型油罐等液位测量。
五、注意事项在选择杆式导波雷达液位计时，需要考虑被测介质的性质（如介电常数、电导率等），以确保测量结果的准确性。安装时需要注意导波杆的长度和插入深度，以确保测量范围符合实际需求。定期对杆式导波雷达液位计进行维护和保养，可以延长其使用寿命并保持测量精度。
综上所述，杆式导波雷达液位计是一种高精度、高反应速度、性好的液位测量仪器，广泛应用于各种工业领域。在选择和使用时，需要根据实际需求进行综合考虑。
ABS-JMLDJCZZ雷达液位计供应
典型应用:
适用于固体和液体介质，用于各种复杂工况液位测量。
概述:
dt-yw900型脉冲雷达物位计因其的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20ma信号可以提供远端控制,采用了的微波技术和echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。
本产品的加工定制是是，品牌是鼎拓，型号是DT-YW900，类型是其他液位变送器，测量范围是0~35米，测量精度是＜0.2%，输出信号是4~20（mA），测量介质是固体、液体
