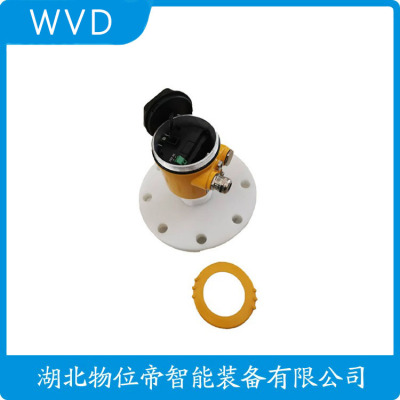

WP-RD204SB1BSC2LAMWC雷达料位计生产
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
**分公司导波雷达液位计等物资采购（S）变更询价公告
采购编号:HNFZ****-**-*-*****
*.采购条件
本采购项目:**分公司导波雷达液位计等物资采购（S），采购人为:华能（**）能源开发有限公司**分公司，该项目已具备采购条件，现邀请你单位参加询价采购。
*.项目概况与采购范围
*.* 项目概况
**分公司导波雷达液位计等物资采购
*.* 采购范围
序号 计划号 物料编码 物料描述 物料组 物料组名称 采购明细 数量 计量单位 计量单位描述 标段或设备名称、规格型号 计划采购时间 计划交货时间 计划开工时间 计划完工时间 安装时间 需求单位 交货地址 用途及说明 * X*********** ********* PH分析仪LM****P-RP-*-*****~**PH ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 差压流量计ML****CGCGIASS****~*****M*／H ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 导波雷达液位计PS**.ACFWSYAMAXX*~*M ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 污泥直通料位计 * X*********** ********* 耐振式压力表EN***-**~**MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 耐振式压力表YBN-***~*.*MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 数字显示仪表XMB*U***BP-**~**MM ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 信号为*-**mA，屏幕显示为-**~**mm * X*********** ********* 其他物位仪表阻旋式料位计HQSS-**** ******** ******** ** 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 堵煤开关
*.报价须知
* 供应商资格要求:
* 报价要求:
本次报价要求为含税价，需提供增值税发票类型:专票
* 价格评审:
以含税总价进行评审
* 成交候选供应商推荐原则:本项目评审办法采用法。按照供应商报价由低到高的顺序依次推荐成交候选供应商。若价格相同，按照提交报价时间由先到后顺序推荐成交候选供应商。
只能有一个成交供应商
* 本项目不收取采购代理服务费。
*.报价要求
*.* 报价截止时间:****年**月**日**时**分；开启时间:同递交截止时间。
*.* CA书办理
*.发布公告的媒介
*.联系方式
文章结合导波雷达液位计在环己烷罐液位测量应用及故障处理实例，总结了导波雷达液位计维护经验工仪表供参考和借鉴。
设备简介及工艺生产状况
1、设备简介
昌晖导波雷达液位计由雷达变送器和导波探杆两部分构成，为两线制仪表。导波雷达变送器匹配的探杆形式有同轴杆式、防腐蚀护套杆式和单缆式三种。
导波雷达液位计的高频振荡器周期性发射低功率毫微秒级微波脉冲，通过浸入工艺介质的探杆引导雷达波脉冲向下传导，当雷达脉冲抵达具有不同介电常数的介质接触界面时，部分能量被反射回变送器。反射强度取决于被测产品的介电常数。介电常数越高，反射强度越大。根据发射脉冲(参考脉冲)与接受到反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。计算公式为:L=C×t/2，公式中L为基准面到液面间的距离，单位为m；C为雷达波传递速度，单位为300000km/s；t为雷达波从发射到接收反射回波的时间间距，单位为s。
传感器接收到微波有固定回波、界面反射波及其他杂波。一般通过设置阈值参数、介电常数、灵敏度来屏蔽掉固定回波及杂波，从而测量的准确。导波雷达液位计为智能型仪表，带有HART通讯功能、回路测试功能及自诊断功能。
2、工艺生产状况
以醇酮装置罐体04LT2102导波雷达液位计为例 。04LT2102用于测量原料罐罐体液位，其测量值传递到DCS系统后，系统里的自动调节回路根据工艺条件的变化对罐体原料液位进行调节，目前大部分石化装置的罐体液位测量都采用导波雷达液位。
导波雷达液位计典型故障分析处理
故障一:参数设置错误，仪表出现问题
由于导波雷达液位计安装后不具备调试条件，售后服务人员采用“盲设定”方法(即不需要实际介质、根据仪表设计数据表的介质物理参数直接标定的方法)设置仪表参数，到醇酮装置水联运时，发现部分导波雷达液位计指示不准。
分析处理:按照经验，先检查导波雷达液位计参数设置。通过HART475与变送器通讯后查看参数设置情况，经过检查导波雷达液位计常用参数设置，发现该仪表参数设置错误，修正参数后观察一段时间后指示正常无误。
故障二:导波管上部憋压，导致管内页面不能上升
在现场共有5台导波雷达液位计在液位升到一定值后变化缓慢直到液位无变化，而现场确认容器内连续进料，现场磁翻板液位计液面仍在上升。
分析处理:首先检查确认导波雷达液位计的参数设置正常，排除仪表参数设置的故障问题。然后，检查仪表安装现场，仔细观察发现，导波雷达液位计为顶部安装，容器为常压，为了达到较好的使用效果，在容器内设计了DN80的导波管。在打开连接法兰时，发现液位计导波管内带压，此时液位变化正常。由此判断导波管上部憋压，导致液位上升到一定位置后不能再上升了。在水联运后确认判断正确，开气相补偿孔处理后液位计工作正常。
故障三:导波雷达液位计钢缆碰壁
在装置开工投料过程中，发现导波雷达液位计波动较大，在20%-65%之间跳变。再次确认导波雷达液位计参数设置正确。通过对一次表及传感器进行联校，参数指示正常，排除一次表及传感器的故障。
分析原因:
①出料泵P41105设计功率较大，在投料过程或装置进入状态时，出料泵回流量达到240m3/h左右，而导波雷达液位计为单缆式，造成导波缆绳摆动过大而碰壁。同时有导波缆绳下挂重锤配重太轻的可能。
②固定在容器内的DN80导波管过长，达9米，可能存在受力后弯曲，导致导波缆绳离管壁距离过近，容易碰壁。
处理措施:由于容器无现场液位计，装置生产需要，决定采用临时测量手段解决过程液位测量问题，采取在容器及所附设备上取静压的方式满足生产，如图1所示。考虑容器内密封氮气压力恒定，停车退料泵P41103在生产时不使用，在其出口处采用现场差压变送器表取压力，在DCS系统上显示液位，同时在现场YR-ER101差压变送器面板上交替显示液位与压力。等到装置停车改造时校正导波管，并增加导波管支撑，增加重锤配重后。再次开车确认导波雷达液位计工作正常。
图1 环己烷罐进出料工艺流程图
导波雷达液位计是一种适应性强，安装调试方便，维护工作量小的优秀智能仪表。可以广泛应用与石油化工生产的容器液位测量，其测量效果也是比较显著。在实际应用中，应该注重过程的维护，严格按照 《导波雷达液位计使用说明书》进行安装操作，以免引起重大事故的发生。
点击图片进入导波雷达液位计选型页面
导波雷达液位计维护经验
下面昌晖仪表总结几点维护经验仅供技术人员的参考:
1、反复了解工艺流程，联系DCS控制系统，准确设置导波雷达液位计参数。
2、熟悉导波雷达液位计本身的性能，了解其结构特征及现场使用的环境。
3、充分分析导波雷达液位计安装的实际工艺情况，区分是工艺的原因还是仪表本身的原因。
4、在现场处理时，将导波雷达液位计与同一罐体其他液位仪表进行分析比对，增加故障判断的依据，可以有效提高导波雷达液位计故障处理的速度和准确度。在没有其它液位仪表时，建议增设，比较重要的地方除了要求采取现场指示外还应该同时增加远传功能，如采用双法兰液位计或磁翻板液位计。
相关阅读
六个雷达液位计故障维修实例分享
轻松处理导波雷达液位计指示波动问题

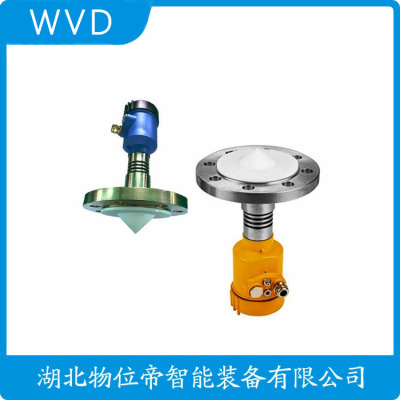

WP-RD204SB1BSC2LAMWC雷达料位计生产
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
3、hjrd34导波雷达液位计使用说明:
测量原理
hjrd34导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 d 与脉冲的时间行程 t 成正比: d=c×t/2 其中 c 为光速
因空罐的距离 e 已知，则物位 l 为: l=e-d
输出
通过输入空罐高度 e（= 零点），满罐高度 f（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20ma输出。
测量范围
f----
测量范围
e---- 空罐距离
b---- 顶部盲区
k---- 探头到罐壁的Zui小距离
顶部盲区是指物料Zui高料面与测量参考点之间的Zui小距离。
底部盲区是指缆绳Zui底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
产品简介
雷达物位计 FB8310雷达物位计
产品概述
FB8310系列传感器是***的雷达式物位测量仪表，测量距离***大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4～20mA模拟信号。
应用
采用***的非接触式测量
采用其稳定的材料制造
测量液体、固体介质的物位
可以测量介电常数＞1.8的介质
测量范围0～20m(可以扩展到35米)
采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
4～20mA输出或数字型信号输出
分辨率1mm
不受噪音、蒸汽、粉尘、真空等工况影响
不受介质密度、粘稠度和温度的变化的影响
过程压力可达40bar
过程温度可达250℃
WP-RD204SB1BSC2LAMWC雷达料位计生产
VEGA Grieshaber KG 是从事过程工业测量技术的跨国厂商。其产品系列包括测量物位、限位和压力传感器以及用于集成到过程处理系统的仪表和软件。Vega为自己设定了发展和的测量技术，易于安装和操作，以提供的性和性为目的。生产过程变得越来越复杂，因此，用于测量和监控的测量技术是重要的。Vega的员工超过1200人，其中600在黑森林希尔塔赫总部工作。这50年来，为了测量任务的解决方案正在构思和实现的有:用于化工和制厂，食品工业，饮用水供应系统，污水处理厂，垃圾填埋场，采矿，发电，石油平台，船舶和飞机。
