　　通信协议与系统集成能力

　　支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。

　　一、消防水泵的出水管设置要求

　　1、 水泵出水管的流速，关系到二次输送能耗的重要参数，参考GB50015 第3.6.9条的规定:当DN15-20时，流速小于等于1.0米/秒；当DN25-40时，流速小于等于1.2米/秒；当DN50-70时，流速小于等于1.5米/秒；当大于等于DN80时，流速小于等于1.8米/秒；

　　2、GB50974 第5.1.13-8条规定，当消防水泵出水管的管径小于DN250时，其流速宜为1.5m/s~2.0m/s，当管径大于DN250时，宜为2.0m/s~2.5m/s；

　　流速测量仪器

　　3、出水管上的阀门与附件设置，通常有同心大小头、压力表、可曲挠橡胶接头、止回阀、闸阀（控制阀门）；

　　4、GB50974 第5.5.11条规定，消防水泵出水管应进行停泵水锤计算；应采取消除停泵水锤的技术措施；

　　5、根据《水泵及水泵站》，水泵出水管中的闸阀，因为承受高压，所以启闭都比较困难，当直径大于等于400mm时，大都采用电动或水力闸阀；

　　6、根据《水泵及水泵站》，当管径小于250mm时，流速1.5m/s~2.0m/s；当管径大于等于250mm时，流速2.0m/s~2.5m/s；

　　7、关于水锤，在压力管道中，由于流速的剧烈变化而引起一系列急剧的压力交替升降的水利冲击现象。究其原因，当属流体的惯性，只不过流体的惯性更为复杂。

　　8、关于停泵水锤的防护措施:设水锤消除器、设空气缸、采用缓闭阀、取消止回阀、其他措施。

　　9、消防泵出口可采用多功能水泵控制阀（CECS132:2002）。附件连接:水泵—同心大小头—压力表—多功能水泵控制阀—可曲挠橡胶接头—检修用阀门。

　　10、停泵水锤防护措施有多种，不一定非要采用带胶囊的水锤消除器；在流量不是很大、扬程不是很高时，未必一定要设水锤消除器，设微阻缓闭止回阀等具有缓闭功能的止回阀一样可以。

　　11、GB50974 第8.3.3条规定，消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

　　二、消防水泵吸水和出水管上的压力表设置要求:

　　1、选压力表时，应注明名称、型号、精度等级和测量上限值等。

　　2、压力在+40Kpa以上时，一般选用弹簧管压力表或波纹管压力计。

　　3、一般测量用压力表，应选用1.6级或2.5级。

　　4、在管道和设备上安装的压力表，表盘直径为中l00mm或中150mm；安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为中150mm或中200mm。

　　5、 测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。

　　6、GB50974要求压力表量程应不小于设计工作压力的2倍。

　　三、消防水泵吸水管上的真空压力表的设置要求:

　　真空压力表的压力在-0.1Mpa~0Mpa时，宜选用弹簧管真空压力表。

　　四、消防水池水位监测装置设置要求:

　　GB50974 第4.3.9条的要求，消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时有高和水位报警的装置。液位计分类:液位计种类繁多，如磁翻柱液位计、浮球液位计（液位开关，机电人脉公众号）、玻璃板式液位计、玻璃管式液位计、超声波液位计、导波雷达液位计、投入式液位变送器等等。

　　1、对消防水池而言，如采用磁翻板液位计等，需要在消防水池侧壁做好留洞工作（小规格防水套管为DN50，然后通过管道变径连接液位计）。

　　2、如采用投入式液位变送器，投入式液位变送器由不锈钢探头、导气电缆和电气盒组成，电源为13—36VDC（直流电源）。可结合消防水池侧壁检修孔，将不锈钢探头和导气电缆投入水池内。（不锈钢探头贴水池底板安装）

　　五、流量计量装置设置要求:

　　流量计常用的有电磁流量计（管段式和插入式）、超声流量计、涡街流量计、转子流量计等。

　　以电磁流量计为例，安装于选用注意事项如下（理论上，只要被测流体具备一定的导电性（导电率大于5 μ S/cm），就可以选用电磁流量计）:

　　1、公称压力常用有0.6,1,1.6,4MPa等。

　　2、供电电源:单相交流电 85-265 V， 45-63Hz，功率小于20W；直流供电11-40VD.C。

　　3、应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处。

　　4、测量管道内充满液体。

　　5、流量计前方少要有5D(D为流量计内径)长度的直管段，后方少要有3 D(D为流量计内径)长度的直管段。

　　6、测量一般的介质时，电磁流量计的满度流量可以在测量介质流速0 . 5～12m/s 范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。

　　测量导电性良好的液体，通常大流速不超过5m/s，经济流速范围在1.5m/s～3m/s。测量低电导率的流体，则尽可能选择低流速，原因是流速提高流动噪声会增加，从而导致流量信号输出晃动现象。

　　7、一般传感器供货时已经设计了接地电，但是当外界电磁场干扰较大时，电磁流量计应另行设置接地装置，接地线采用截面积大于4 mm 2 的多股铜线，接地线埋入潮湿地下1m，接地电阻小于10 Ω，不能和电机或其他设备共用地线。

　　摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器

　　引言

　　导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再

　　热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。

　　1 导波雷达物位计测量原理及特点

　　( 1) 导波雷达液位计的工作原理。

　　导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。

　　导波雷达液位计测量原理图

　　( 2) 导波雷达液位计的测量特点。

　　①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。

　　②整个测量装置无活动部件，无机械磨损。

　　③安装调试方便。

　　④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。

　　⑤使用与高温、高压的物位测量。

　　2 现有设计缺陷导致测量不稳定的原因分析

　　核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&

　　由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。

　　经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。

　　根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。

　　①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。

　　②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。

　　③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。

　　3 改进方案

　　3． 1 导波雷达液位计支撑件改进

　　原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。

　　为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。

　　改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。

　　3． 2 导波雷达液位计高温补偿改进

　　原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。

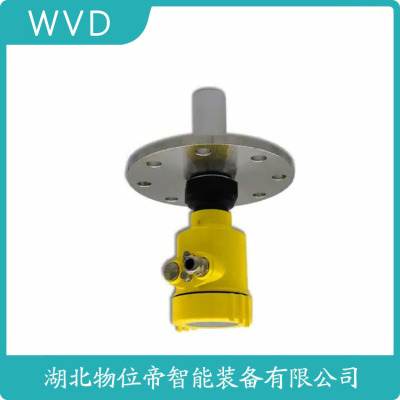

　　RDAR805K雷达液位计电话

　　705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

　　采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

　　产品简介:

　　D800系列雷达液位计

　　类 别

　　D801

　　D802

　　D803

　　应 用

　　过程条件简单，腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　存储或过程容器腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　适应各种存储容器或过程计量环境，液体、浆料、固体

　　比如:

　　原油、轻油储罐

　　原煤、粉煤仓位

　　挥发性液体储罐

　　焦碳料位

　　浆料储罐

　　固体颗粒

　　测 量 范 围

　　20米

　　20米

　　35米

　　过 程 连 接

　　螺纹

　　法兰

　　法兰

　　过 程 温 度

　　-40-130℃

　　-40-150℃

　　-40-250℃

　　过 程 压 力

　　-1.0-3bar

　　-1.0-20bar

　　-1.0-40bar

　　重 复 性

　　± 3mm

　　± 3mm

　　± 3mm

　　精 度

　　0.2s(根据具体使用情况而定)

　　电流信号:4…20mA

　　精度 :0.2S（根据具体使用情况而定）

　　输出电流信号:4-20mA

　　精度:<0.1%

　　通讯接口:      HART 通讯协议

　　过程连接:       G1½A/G2A/1½NPT

　　法兰DN50，DN80，DN100，DN150

　　过程压力:       -1-40bar

　　电源:          电源:24VDC(±10%),纹波电压:1Vpp  耗电量:max 22.5mA

　　环境条件:      温度-40℃～+80℃

　　防爆/防护等级: EXiaIICT6/IP68

　　两线制接线:    仪表供电和信号输出共用一根两芯屏蔽电缆线

　　电缆入口:2个M20×1.5(电缆直径5--9mm)

　　H----测量范围

　　L----空罐距离

　　B----顶部盲区

　　E----探头到罐壁的小距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳底部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是测量距离。

　　注意:

　　只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。

　　订货需知:

　　为了能好的为您提供服务，请您根据您的实际情况，参照选型指南（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。

　　按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的人员将协助您选型或为您设计制造的产品，请提供下列资料:工作压力、工作温度、介质名称、对材料的要求等。

　　罗斯蒙特导波雷达液位变送器产品描述:

　　Rosemount™ 5300 液位变送器 - 导波雷达

　　Rosemount 5300 液位变送器适用于具有挑战性的液体、浆体和固体测量，在液位和界面应用中提供的性和性。Rosemount 5300 具有安装简便、无需标定等多种优势，且不受过程条件的影响。该雷达通过了 SIL 2 认，因而成为您应用的首要选择。其坚固的结构和内置的强大诊断功能将使您能够专注于您的重要部分——工厂。

　　罗斯蒙特导波雷达液位变送器规格:

　　精度

　　± 3 mm (0.12 in.)

　　可重复性

　　± 1 mm (0.04 in.)

　　测量范围

　　大 50 m（164 ft）

　　工作压力

　　全真空至 345 bar（全真空至 5000 psi）

　　工作温度

　　-196 至 400 °C（-320 至 752 °F）

　　通讯协议

　　4-20 mA/HART®、Foundation™ 现场总线、Modbus®

　　SIL 2 IEC 61508 认

　　防溢出保护经过 TÜV 测试和 WHG 认

　　诊断

　　增强型诊断功能可执行前瞻性维护

　　探头类型

　　硬单线、分段单线、软单线、硬双线、软双线、同轴型、带 PTFE 涂层的探头、蒸汽探头

　　质保

　　长 5 年

　　罗斯蒙特导波雷达液位变送器功能:

　　1.直接切换技术可提高灵敏度、提升性并扩大测量范围

　　2.Ultra-thin layer detection through Pe-in-Pe technology

　　3.信号质量能够让您以前瞻性的方式使用液位仪表

　　4.探头末端探测功能可提高液位测量的性

　　5.动态蒸汽补偿能提高工厂的热耗率

　　6.校验反射器可实现*的液位变送器校验

　　相关此品牌产品:罗斯蒙特导波雷达液位变送器

　　1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）

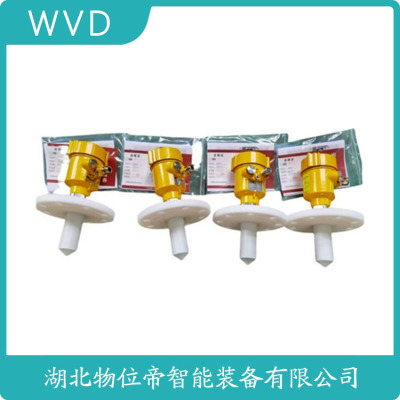

　　RDAR805K雷达液位计电话

　　Rosemount3301/3302       其他液位变送器23.5M       5.0mm316L       24VDC4-20mA(Hart)（mA）        液体

　　罗斯蒙特3300导波雷达液位和界面变送器

　　1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。

　　凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行

　　液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也

　　能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:

　　1.1 高温和高压导波杆用于要求高的液位测量领域。

　　1.2 多样的导波杆几乎可满足应用领域的需求。

　　1.3  多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。

　　1.4  直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。

　　1.5  简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。

　　1.6  几乎不受粉尘、蒸汽、干扰物的影响。

　　1.7  坚固的模块化结构降低了运行成本，提高了性。

　　1.8 易于集成于现有设备中。

　　2. 产品技术规格

　　3.罗斯蒙特3300导波雷达变送器应用

　　在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济

　　的测量。

　　# 旁通管内的液位测量

　　导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从

　　而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。

　　#  高温和高压(HTHP)应用

　　高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变

　　送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高

　　温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达

　　400℃的温度环境。

　　#  在液化气和液氨储罐中进行液位测量

　　液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可

　　对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理

　　想选择。

　　#  对液体和浆液进行液位测量

　　在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有

　　高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。

　　#  界面液位测量

　　多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信

　　号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。

　　#  筒仓内的固体测量

　　罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。
