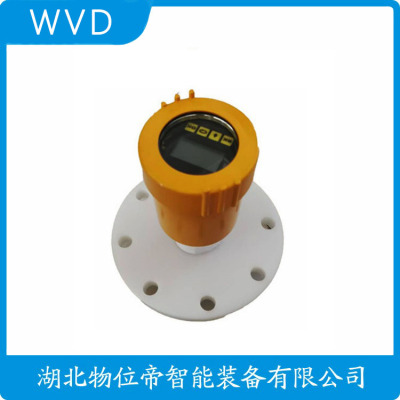

FMR57-AAACBABDA6XFJ1+AKE9雷达料位计批发
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
(1)当测量液态物料时，传感器的轴线和介质表面保持垂直;当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。(2)尽量避免在发射角内有造成假反射的装置。要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近，虚假反射信号越强)。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。(3)要避开进料...
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
工业生产过程要求液位测量仪表应满足多功能、智能化、、精度高、免维护等要求，磁致伸缩液位计、导波雷达物位计和差压变送器均适用于液位测量，昌晖仪表结合这三种仪表在火电厂的应用，对差压变送器、导波雷达物位计和磁致伸缩液位计性能原理与液位测量应用现状作一对比。
1、工作原理
①磁致伸缩式液位计工作原理
如图1所示，磁致伸缩式液位计根据磁致伸缩原理设计，其在一个非磁性传感管内装有一根磁致伸缩线，在顶端装一个压磁传感器，每秒发出10个电流脉冲信号，并开始计时，电流脉冲同磁性浮子在磁致伸缩线上产生一个扭应力波，沿磁致伸缩线向两端传送。测量压磁传感器收到这个扭应力波信号的起始脉冲和返回扭应力波间的时间间隔，来判断浮子位置，即得被测液位，转变为成比例的4-20mA信号输出。
图1 磁致伸缩式液位计工作原理
②导波雷达物位计测量原理
如图2所示，导波雷达液位计由发生器产生一个沿导波杆向下传送的电磁脉冲波，遇到介电常数大的液体表面时被反射，计算脉冲波的传导时间，而得到液位位置。
图2 导波雷达物位计测量原理
③差压变送器测量原理
差压变送器传感器是双侧压力作用测量元件，经压-电转换器，处理为标准4-20mA信号输出。
2、分析与比较
①差压变送器、导波雷达物位计和磁致伸缩液位计原理比较
A、磁致伸缩液位计根据磁浮子位置测得液位，测量影响因素为介质密度，介电常数、气相组分、工作温度、压力对测量没有影响。
B、导波雷达液位计测量的影响因素为介电常数、气相组分，温度、压力对测量也有一定影响。
C、差压变送器是根据压差变化测量液位，影响测量结果的因素如腔体真空或负压产生虚假读数；管路内气泡带来干扰；容器内水的密度改变导致测量误差。
②差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
A、磁致伸缩液位计特性
a、性强
由于磁致伸缩液位计采用波导原理，整个变换器封闭在不锈钢管内，和测量介质无接触，无机械可动部分，故无摩擦、无磨损，传感器工作，寿命长。
b、精度高
由于磁致伸缩液位计用波导脉冲工作，通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其他传感器达到的精度。
c、性好
磁致伸缩液位计测量时无需开启罐盖，避免了人工测量所存在的不因素；防爆性能高，本安防爆，使用，适用于对化工原料和易燃液体的测量。
d、易于安装和维护
磁致伸缩液位计一般通过罐顶已有管口进行安装，适用于地下储罐和已投运储罐，在安装过程中不影响正常生产。
e、便于系统自动化工作
磁致伸缩液位计的二次仪表采用标准输出信号，便于计算机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
B、导波雷达物位计特性
a、对液体、颗粒及浆料连续物位测量不受介质变化、温度变化、稀有气体及蒸汽、粉尘、泡沫等的影响。
b、液体量程小于15m时，测量精度为±5mm；量程大于15m时，测量精度为5mm±0.05%。
c、量程60m，耐250℃高温、40kg高压，适用于爆炸危险区域。
d、对蒸汽和泡沫有很强的抑制能力，测量不受影响。
e、顶部和底部具有盲区。
C、差压变送器特性:
a、常规差压变送器在许多液位测量应用中，在液体有额外的蒸气压力。由于蒸气压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。
b、电子远传技术采用数字结构取代机械部件，响应速度更快，测量精度也有所提高。
c、天气寒冷时装置通常需要伴热或保温，要检查引压管漏水、冷凝、蒸发和堵塞。
d、距离过长的毛细管会使压力传输变得误差过大，同时安装过程要求较高。
表1 差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
仪表类型 测量精度 性 安装 泄漏点 维护量 寿命
差压变送器 低 一般 复杂、附件多 较多 大 长
导波雷达 较高 较高 简单 较少 低 较长
磁致伸缩 高 高 简单 少 低 长
③工况干扰比较
实际应用中常见工况产生干扰和影响的情况如表2所示。
表2 实际应用中常见工况产生干扰和影响的情况
常见工况 差压变送器 导波雷达物位计 磁致伸缩液位计
压力变化 影响很大 无影响 无影响
温度变化 影响很大 有影响 无影响
震动干扰 影响很大 有影响 无影响
电磁干扰 无影响 有影响 无影响
介质 水、汽 水、汽 水、汽
介电常数 影响很大 影响很大 无影响
介质成分(如水、汽) 影响很大 影响很大 无影响
④适用范围比较
差压变送器、导波雷达物位计和磁致伸缩液位计适用范围如表3所示。
表3 差压变送器、导波雷达物位计和磁致伸缩液位计适用范围
适用范围 差压变送器 导波雷达物位计 磁致伸缩液位计
压力0-1MPa 适用 适用 适用
压力0-4MPa 适用 适用 适用
压力0-30MPa 适用 —— 适用
温度0-100℃ 适用 适用 适用
温度0-220℃ 适用 适用 适用
温度0-565℃ 适用 —— 适用
精度5‰-1‰ 适用 适用 适用
精度1‰ —— —— 适用
量程0-5m 适用 适用 适用
量程0-10m 适用 适用 适用
量程0-30m 适用 适用 适用
由对析可知:
①磁致伸缩液位计适用于电厂工况，精度高，稳定性很好，安装与维护量很小，基本不需要维护。在电厂高加、低加、凝汽器、除氧器等容器设备以及其他辅机工位，如油站、化水等均适用。其凭借环境适应性强、安装方便、高精度、低成本、免维护的优点，在当今液位测量领域占较大优势。
②导波雷达液位计适合的工况较好，对温度和环境要求较高，对于安装空间有一定的要求。安装要求避开进料口，以免产生虚假反射。不能安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近，佳安装位置在容器半径的1/2处。只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量，满足精度要求。调试较方便，运行和维护量不大。
③差压变送器适合的工况有限，而且传感器零漂移严重；测量偏差大，长期工作稳定性差，精度较低，受环境影响较大；安装及维护量较大，无论是正常运行还是例行维护，工作量都较大，现在基本作为一个备用选择。
FMR57-AAACBABDA6XFJ1+AKE9雷达料位计批发
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，*汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离；避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面；不要将导波杆安装在进料口附近；传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术（GPC）。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的优选。
雷达物位计有哪些常见类型?
调频连续波型雷达物位计
相对于脉冲回波时间差方式的测量原理，调频连续波型液位雷达采用FMCW(频率调制/连续波)体制，可以达到计量级的测量精度。
调频连续波型液位雷达工作原理
其工作原理安装在罐顶雷达液位计通过天线向液面发射经频率调制的电磁波信号，被测表面返回的信号被发射天线接收，并与天线发射的瞬时频率信号比较。由于信号的频率按照一定规律不断变化，因此比较信号频率与天线到液面的直线距离成比例。
综合测量信号与油罐形状参数，进行几何处理，就可以得到的液位高度和剩余量信息。
脉冲型雷达物位计原理
雷达物位计天线发射窄的微波脉冲(例如:6G频率雷达，即:发送一个△t时间(一般为1ns)的脉冲，叠加6GHZ的正弦波信号)，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。
由于其发射脉冲与接收脉冲的时间间隔小，一般都采用时间拓展技术，并采用多次测量求平均的方法获得结果;这种测量技术决定了其精度为5~10mm。
脉冲雷达由于采用微波脉冲信号，是间断性发射脉冲方式，所以，脉冲雷达可以做到功率比较低，一般为0.5W内。可以很方便的实现本安设计。在设计中大都采用大电容充电方式，等电容充电到一定容量后，进行一次微波脉冲信号发射测量。这种设计方式决定了其在料位变化率比较快的情况下，会出现锁波现象。
导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上*的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点。
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
2、导波雷达液位计技术参数:
应 用:腐蚀性液体
测量范围:杆式6米/缆式20米
过程连接:法兰
过程温度:-40~120℃
过程压力: -0.1~2MPa
精 度:±3mm
频率范围:100MHZ~1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
3、导波雷达液位计使用说明:
测量原理
WHRD35防腐导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的小距离
顶部盲区是指物料料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
FMR57-AAACBABDA6XFJ1+AKE9雷达料位计批发
一、智能高频雷达物位计原理
JDD90系列智能高频雷达物位计装有天线装置，是依据时域反射原理（TDR）为基础的雷达物位计。不论智能高频雷达物位计还是导波雷达物位计，都靠天线发射窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。JDD90系列智能高频雷达物位计采用一种的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
二、智能高频雷达物位计特点
- 波束角小，发射频率大，能量集中，具有更强抗干扰能力，大大提高了测量精度和性；
- 天线尺寸小，便于安装和加装防尘罩等天线防护装置；
- 测量盲区更小，对于小罐测量也会取得良好的效果；
- 波长更短，对小颗粒物质的料位测量更适合。
雷达液位计在成品油的典型应用案例
雷达液位计在成品油行业，主要是针对原油库、汽油罐、柴油罐、天然气罐等容器内液体介质的测量。以下是慧博新锐雷达液位计在成品油的典型应用:
雷达液位计测量铝液的典型案例
实践是检验真理的唯一标准。无论是仪表，还是仪器，口头上说可以用在某种介质上，总没有那么信服。若可以展示真实的案例，也许大家才能真的相信。
众所周知雷达物位计应用广泛，几乎各行各业都有它的身影，那么今天继续给大家分享实际案例，结合案例，了解实际测量中都会遇到哪些问题又是如何解决的。
目前，海上平台常用的液位测量仪表主要有导波雷达液位计、喇叭口雷达液位计等几种测量方法。每种测量方法价格差异较大，且都有一定的适用范围和条件。其中一些仪表虽然本身适用粘度范围有限，但是经过处理或者设计后，也可以获得更广泛的适用粘度范围，从而避免了选择价格更高的测量仪表。通过对海上平台常用液位测量仪表进行详细研究，通过合理化选型，一方面实现了佳的测量效果，另一方面有效地减少了工程投资。
1、导波雷达液位计
导波雷达也称时域反射或微功率脉冲雷达，安装在储罐或旁通管的顶部，有杆式和缆式两种形式，考虑到受罐顶安装空间的限制，海洋平台一般选用导波缆配重锤的形式。低能脉冲微波以光速沿导波杆/缆向下发送，在导波杆/缆与液位（空气/液体界面）的交点处，有相当大比例的微波能量通过导波杆/缆反射回变送器，变送器对发射信号和接收的回波信号之间的时间差进行测量，然后板载微处理器利用公式:距离=（光速×时间差）/2，即可实现对液面上方高度进行计算，从而得出罐内液位值。
导波雷达液位计通过在导波杆/缆上进行涂层处理，通过软件滤除油膜覆盖造成的干扰的方式，部分产品可以实现8000cp及以内粘度范围总液位的测量。在粘度较大工况下，不建议使用导波管进行限位。
优点:对波动较大介质的测量更稳定，不受介电常数高低的限制，信号相对稳定。
缺点:安装维护不太方便，有时需要在罐体加装导波管。
2、喇叭口雷达液位计
喇叭口雷达液位计是利用超高频电磁波经天线向被探测容器的液面照射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面高度。由于喇叭口雷达天线与被测介质互不接触，所以可以有效避免高粘工况对测量的影响，理论上不受介质粘度的影响。
优点:精度较高，采用非接触式测量，不受介质粘度的限制，体积较小，安装方便。
缺点:天线容易沾上测量介质、结晶或水蒸气，需要进行定期检查和清理。为避免漂浮物影响测量结果，需要在罐体加装导波管。
