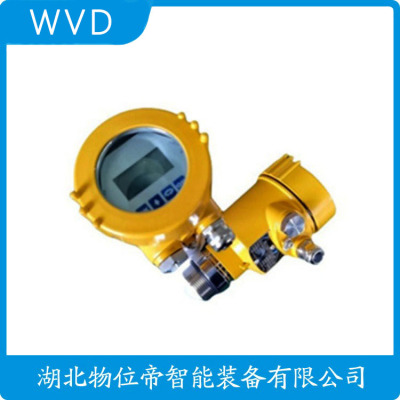

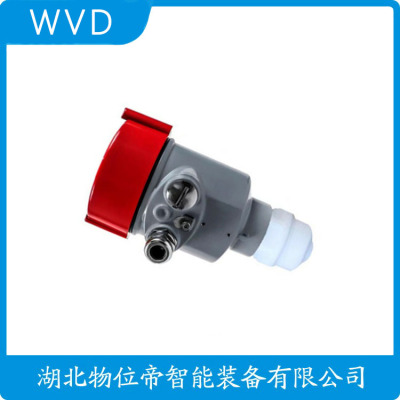

CPR6800-CXGFK2BAMAX-HN雷达料位计产地货源
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
E+H雷达液位计。Micropilot FMR60B量身定制，操作更加便捷。Z 大测量距离 50 m (164 ft)，测量精度 +/-1 mm (0.04 in)，过程压力（压）/Z大过压限定值 Vacuum...20 bar (290 psi)。采用HeartbeatTechnology心跳技术，支持仪表在线自校验和自监测，及时识别异常工况，提升了过程性，提高了生产效率。MicropilotFMR60B适用于自由空间的液位测量，过程连接可选螺纹或法兰，人机界面直观明了，提供引导式仪表调试和验向导，操作简单。广泛应用于液体、浆料和污泥的连续非接触式液位测量。
E+H物位计设备显示单元（可选），功能:显示测量值、故障信息和提示信息，发生故障时背光显示屏从绿切换至红，设备显示单元可以拆除，方便后续操作。远程操作通过 HART 通信，通过服务接口（CDI），通过 Bluetooth 蓝牙无线技术操作（可选）。前提条件:测量设备（安装有带Bluetooth 蓝牙功能的显示单元）；智能手机或平板电脑（安装有 Endress+Hauser SmartBlueapp）、个人计算机（安装有 1.07.05 或更高版本的 DeviceCare 或 FieldXpertSMT70）。蓝牙有效传输范围为 25 m (82 ft)。传输范围取决于环境条件，例如固定装置、墙壁或天花板。
E+H流量计80F80-AD2SAPJAAAAA
E+H热式质量流量计8F5B08-BBDBAEAAGBAB3ASDD4SAA1+
E+H变送器CM442-AAM1A2F010A
E+H超声波物位计FMU40-ARB2A2
E+H质量流量计80I08-AD2WAAAAAAA8
E+H科氏力质量流量计83F80-2D2SA9SAAB
E+H超声波物位计FMU30-AAHEABGHF
E+H电磁流量计5WBB50-AADAEBKA0AUD210AA1+
E+H液位计FMU41-ARB2A2
E+H超声波液位计FMU90-R11CA212AA3A
E+H超声波流量计8F5B15-AAIBAEAAGAAABASAD4SAA1+
E+H变送器CPM223-MR0005
E+H物位计FTL31-AA4U3BAWSJ
E+H导波雷达液位计BMVCEVEE2
E+H导波雷达物位计PMD55-AA21BA27CGCHAJA1A+PB
E+H涡街流量计7D2C1F-AABCCAAAACD2SKAI+
E+H导波雷达液位计PMP51-AA21JD1SGCR1JA1+
E+H雷达液位计FMB51-BA21JA1FGD80GGJB2A+
E+H超声波物位计FMU30-AAHEAAGGF
E+H热式质量流量计8F5B25-AAIBAEAAGAAABASAD4SAA1+
E+H科氏力质量流量计80I25-AD2WAAAAAAAA
E+H质量流量计8F5B25-BBDBAEAAGBAB3ASDD4SAA1+
E+H超声波流量计80A04-ASVWAAAAABAA
E+H液位计FMU30-AAHEABGHF
E+H超声波液位计FMU90-R11CA161AA3A
E+H导波雷达物位计FMR52-B2ANCABPAHK+LA
E+H电磁流量计10W25-UA0A1AA0B4AA
E+H涡街流量计7D2C1H-AABCCAAAACD2SKA1+
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本。我们的优势供应产品:罗斯蒙特ROSEMOUNT流量计、BECKHOFF倍福、西克SICK传感器、海德汉HEIDENHAIN、REXROTH力士乐、AB、易福门IFM传感器、艾默生EMERSON流量计、MOOG伺服阀、E+H流量计、ABB分析仪、MTS位移传感器。
德国E+H质量流量计，德国E+H热式质量流量计
德国E+H浊度变送器，德国E+H余氯仪
德国E+H PH变送器，德国E+H PH计
德国E+H溶解氧变送器，德国E+H溶解氧电
德国E+H浊度传感器，德国E+H浊度仪
德国E+H余氯变送器，德国E+H余氯传感器
德国E+H分析仪，德国E+H光度计
德国E+H电导率变送器，德国E+H电导率电
德国E+HCOD分析仪，德国E+H钠离子分析仪
德国E+H流量计，德国E+H电磁流量计
德国E+H超声波流量计，德国E+H涡街流量计
德国E+H ORP分析仪，德国E+HORP电
德国E+H科氏力质量流量计，德国E+H变送器
德国E+H压力变送器，德国E+H差压变送器
德国E+H温度变送器，德国E+H温度计
德国E+H溶解氧传感器，德国E+H电导率传感器
德国E+H液位计，德国E+H超声波液位计
德国E+H溶解氧仪，德国E+H电导率仪
德国E+H物位计，德国E+H雷达物位计
德国E+H导波雷达液位计，德国E+H导波雷达物位计
德国E+H PH电，德国E+H PH传感器
E+H雷达物位计是通过天线系统发射和接收能量低和短的微波脉冲。雷达波以光速运行，操作时间可以通过电子元件转换成液位信号，的时间延长方式可以在短的时间内稳定准确的测量。存在虚假反射，新的微处理技术和的软件也可以准确分析物位回波，通过输入容器的大小，可以将距离值转换为与液位成正比的信号，仪器可以空位调试。非接触式包括脉冲雷达和连续调频。探头通常是喇叭天线，即管状天线，但喇叭的直径不同，喇叭的长度也不同。它看起来像一些扬声器，一些看起来像电子管，但它们实际上是一个。
E+H雷达液位计。雷达（微波）物位计自 2O 世纪 70年代出现以来，性价比与日俱增，如今已占物位测量领域市场份额的25%，仅次于压力（差压）式物位计。根据电磁波传播方式的不同，E+H雷达物位计可分为介质接触式与非接触式。前者电磁波在导波材料限定的空间内传播，后者在自由空间里传播。考虑现场工况时，应注意两点:天线到被测介质问气相介电常数的分布；被测介质表面状态及其介电常数。雷达波在界面的反射率与两介质的介电性差别密切相关，有时，传输介质的导电导磁性引发的微波传播速度变化不容忽视。对于介电常数小的液化气体，优先使用非接触式雷达并安装在稳液井上。
应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
雷达料位计在电厂中的应用∵火力发电厂原料仓（煤灰）高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题，本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一．说明我国是个产煤大国，以煤炭为原料的行业比较多。如煤化工，煤制油，煤发电，其中煤发电的主要燃料就是煤，在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电，水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性，火力电厂的稳定运行。为了提高电厂的发电效率，以及稳定的自动化运行水平，在生产过程中，煤/灰在输送过程中产生的高粉尘，水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质，软件自带增益功能，根据现场介质的介电常数系统自动调节。可以穿透高粉尘，以及在水蒸气凝结雷达天线的情况下，依然稳定运行。二．在选择电厂物液位传感器时，需要考虑以下几个因素使用接触式传感器、非接触传感器？接触型重锤料位、导波雷达。非接触型超声波、激光，雷达。都需要一些场景限制。如选择不当，要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性，在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。（属于间歇式测量）不间断的利用重锤上下接触测量，精度低，经常出现埋锤断缆现象，维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质，导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽，泡沫等恶劣工况是一直存在的，导致一些传感器测量失败。普通雷达料液位计胜任，煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞，经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低，波束较大，回...
CPR6800-CXGFK2BAMAX-HN雷达料位计产地货源
导波雷达液位计的技术参数如下:
精度 液体:量程小于15m时，±5mm；量程大于15时，测量值5mm±0.05%
温度 飘移 0.01%/℃，重复性 2mm，介质温度 -50～250℃，法兰温度 -30～200℃/-30～150℃，防爆型环境温度 -30～60℃/-30～55℃，防爆型耐压 40bar，表头显示 LCD，可选标准输出 4～20mA/HART，故障诊断输出 22mA，供电 18～35VDC/ 小于28VDC，防爆型外壳材料 铸铝还氧涂层，防护等级 NEMA(IP65)，防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3，重量 2Kg(无探头)
在现代工业生产中，的测量和控制是的。无论是储存罐中的液体高度，还是固体物质的位置，都需要准确无误的数据来指导操作。这就是雷达物位计和雷达液位计发挥作用的地方。这两种的测量设备，以其、的性能，正在逐渐改变工业生产的现状。
罗斯蒙特导波雷达液位计 5300液位变送器适用于具有挑战性的液体、浆体和固体测量。该ROSEMOUNT物位计具有安装简便、无需标定等多种优势，且不受过程条件的影响。探头类型:硬单线、分段单线、软单线、硬双线、软双线、同轴型、带PTFE 涂层的探头、蒸汽探头。Ultra-thin layer detection through Pe-in-Petechnology. 罗斯蒙特物位计探头末端探测功能可提高液位测量的性。根据 IEC，适合要求 SIL/SIL2等级的应用。其中包括高压饱和蒸汽在电力和工业蒸汽系统中的应用，如锅炉汽包、蒸汽分离器、除氧器和高压给水加热器等。
若使用基于 HART的控制系统或资产管理系统，在安装罗斯蒙特液位变送器之前，请确认该系统的 HART 功能。安装之前，请先校验标签上的导波杆长度(L)。如需调整ROSEMOUNT导波雷达物位计导波杆长度，请参阅样册上的“调整导波杆长度”。管理低反射率、端温度和压力、重产品涂层和饱和蒸汽。蒸馏塔、给水罐和液化气的替代品。通常情况下，操作员并不能清楚得看到过程材料的堆积和表面状态的变化。测量设备可能具有监测表面状态的诊断功能，但接收信息却是另一大难题。如果采用模拟系统，则只能实现液位测量，限制了有价值的诊断信息的使用。
本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、变送器、编码器、泵阀、PLC、温度计等各种工控自动化产品和仪器仪表。经过长期的发展，公司汇集了国内价格及库存优势，具备全面业务进出口报关等，货期稳定、价格具有竞争力。
罗斯蒙特温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
ROSEMOUNT雷达物位计5301HA1S4Q8C1
罗斯蒙特雷达液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特差压变送器3051TG3A2B21AB4K5M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1
罗斯蒙特雷达物位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特压力变送器3051TG1A2B21AB4K5M5
ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT液位计3301HA1S1V4AM0180BANAM1C1
ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特压力变送器3051TG4A2B21AB4K5M5
罗斯蒙特温度变送器4
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特雷达物位计54
罗斯蒙特液位计5408A1SHA1E57R3DASAA3M5C1
ROSEMOUNT压力变送器3051TA2A2B21AB4M5
ROSEMOUNT差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特差压变送器3051TA2A2B21AB4M5
ROSEMOUNT温度变送器644H5J6M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
罗斯蒙特液位计3301HA1S1V3AM0370RAE1M1C1
ROSEMOUNT液位计5900SPSF4
罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST
ROSEMOUNT压力变送器3051TG2A2B21AB4E5M5
ROSEMOUNT雷达物位计5900SPF14
罗斯蒙特物位计590A4AVQ4
ROSEMOUNT超声波液位计3102HA1FRCNAST
罗斯蒙特超声波液位计4ST
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量。不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
罗斯蒙特导波雷达液位计上位机界面简洁、直观，其主要的控制界面是在一个选项卡控件中添加三个模块，每个模块由相应的控件组成操作界面。在界面内还增加了通信串口设置、系统界面文本信息和时间显示等模块，通过窗体的属性对各个控件增添了彩和图片，并对文本信息进行了修饰。上位机系统程序启动后，计算机上显示出可视化界面，但上位机和下位机的通信链路尚未建立，无法发送控制命令。通过对端口参数的选择和设置，点击连接端口按键即可完成通信连接。主体控制部分显示出监控界面，在监控界面内可以实现液面高度显示和波形图，还可以显示测量环境的实时温度等。存储和参数设置模块与产品信息模块，可以通过按键点击对应的选项卡名称，即可转换到该界面中。
WP-RD700系列导波雷达物位计
测量原理>>
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部
件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪
表内的接收器接收，并将距离信号转化为物位信号。
B:盲区 F:大量程 E:满仓 D:空高 L:物料高度
★注:使用雷达物位计时，务必使高料位不能进入测量盲区
输入>>
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微
波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离
D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为:L=E-D
输出>>
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参
数将自动使仪表适应测量环境。对应于4－20mA输出。
调频连续波80G 雷达物位计采用调频连续波（FMCW ）技术。天线发射高频的调频雷达信号，雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻，发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号，经傅里叶变换（FFT ）得到反射回波的频谱，并以此计算得出待测目标的距离。
80G 雷达相对于26G 或6G 雷达具有频率更高，波长更短，波束角更小，能量更加集中的特点；加上FMCW 技术的应用，使其具有以下特点:1. 量程大，盲区小；2. 波束角小，天线尺寸小，便于安装。受罐体接管尺寸、障碍物影响小；3. 测量精度高，抗干扰能力强，性高。
天线发射微波时，都有一定的发射角。从天线下缘到被测介质表面之间，发射的微波波束所辐射的区域内，不得有障碍物，安装时应尽可能避开罐内设施，如:人梯、限位开关、加热设备、支架等。必要时，须进行“虚假回波学”。另外须注意微波波束不得与加料料流相交。 安装仪表时还要注意:高料位不得进入测量盲区；仪表距罐壁保持一定的距离；仪表的安装尽可能使天线的发射方向与被测介质表面垂直。 安装在防爆区域内的仪表遵守国家防爆危险区的安装规定。本质型防爆仪表的外壳材料采用塑料PBT/ 铝ADC12；本安+ 隔爆型防爆仪表的外壳材料采用铝ADC12。防爆型仪表可安装在有防爆要求的场合，仪表接大地。
应 用: 液体适合强腐蚀性液体蒸汽 、泡沫技术:测 量 范 围: 0~30m测 量 精 度: ±2mm 过 程 温 度: (-40~130)℃，(-40~200)℃过 程 压 力: -0.1~2.5MPa频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: 塑料PBT、铝ADC12、316L天 线 类 型: DS/DQ/ES/EQ..天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 法兰 .防 护 等 级: P67/IP66........※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线尺寸分别为DN50 和DN80，测量精度均为±2mm；
应 用: 液体适合强腐蚀性/ 耐压液体技术:测 量 范 围: 0~10m/0~30m/0~120m测 量 精 度: ±2mm/±5mm 过 程 温 度: (-40~130)℃/(-40~200)℃过 程 压 力: (-0.1~0.1)MPa( 适合耐腐蚀液体) (-0.1~2.5)MPa( 适合耐压液体)频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: 塑料PBT、铝ADC12、316L天 线 类 型: DS/DQ/ES/EQ..天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 螺纹.防 护 等 级: IP67/IP66........※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线直径为 21mm 时 , 仪表量程 0~ 10m, 测量精度 ±2mm; 天线直径为 43mm, 仪表量程0~30m, 测量精度 ±2mm; 天线直径为 76/65mm 时 , 仪表量程 0~120m, 测量精度 ±5mm
应 用: 液体, 卫生级技术:测 量 范 围: 0~30m测 量 精 度: ±2mm 过 程 温 度: (-40~130)℃过 程 压 力: (-0.1~1)MPa 频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: B/A/D/K天 线 类 型: KW/KQ天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 2"卡盘/ 3½" 卡盘防 护 等 级: IP67/IP66※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D/K，防护等级为IP67. 2. 天线尺寸分别为DN50 和DN80，测量精度均为±2mm；
应 用: 固体/ 液 存储容器/ 过程容器或强粉尘场合技术:测 量 范 围: 120m测 量 精 度: ±5mm 过 程 温 度: (-40~200)℃过 程 压 力: (-0.1~0.3)MPa 频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: B/A/D天 线 类 型: MW/NW/RW/HG/JG天 线 材 料: 铝衬塑料+PP/316L+PTFE/316L+PTFE 带散热..安 装 形 式: 法兰/ 螺纹/ 吊架防 护 等 级: IP67/IP66※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线直径为76/65mm 时，仪表量程0~120m，测量精度±5mm.
