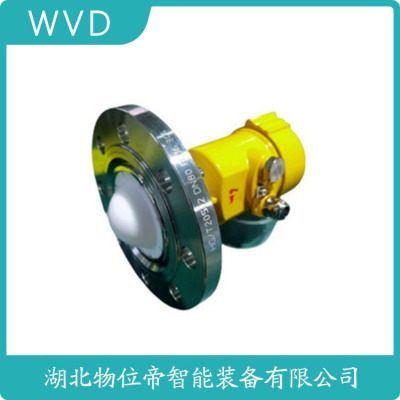

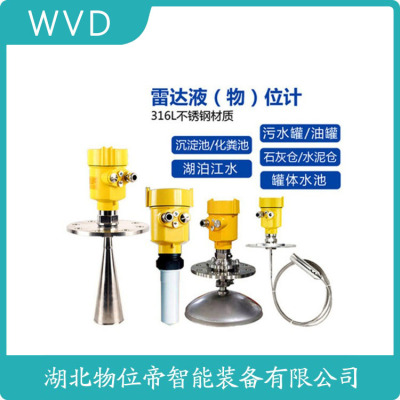

KYTRD-80G03A雷达液位计质量好的

　　KYTRD-80G03A雷达液位计质量好的

　　通信协议与系统集成能力

　　支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。

　　一、定义

　　杆式导波雷达液位计是一种接触式物位测量仪器，它使用导波杆直接插入测量介质，通过导波杆内的雷达波的反射来测量液位高度。

　　二、工作原理

　　杆式导波雷达液位计基于时域反射原理（TDR）工作。它以高频振荡器为基础，发射电磁脉冲，这些脉冲沿着导波杆向下传播。当被测介质表面遇到时，部分电磁脉冲会反射回来形成回波。通过测量发射波和反射波的运行时间，可以计算出液位高度。具体来说，运行时间可通过公式t=2d/c（其中d为液位高度，c为雷达波在介质中的传播速度，通常接近光速）转换为液位高度。

　　三、特点高精度:由于采用雷达波进行测量，杆式导波雷达液位计具有高精度，能够满足各种液位测量的需求。高反应速度:雷达波的传播速度快，因此杆式导波雷达液位计能够迅速响应液位变化，提供实时的液位信息。性好:杆式导波雷达液位计的结构设计合理，能够适应各种恶劣的工况环境，确保长期稳定运行。适用范围广:杆式导波雷达液位计可以用于各种液体、颗粒及粉末的液位测量，能够适应不同介质的要求。

　　四、应用场景

　　杆式导波雷达液位计广泛应用于各种工业领域，如石化工业中的储罐、反应釜等；食品工业中的糖浆储存罐、烘烤炉等；以及污水处理行业中的污水池、沉淀池等。此外，它还可以用于电力行业中的水库、大型油罐等液位测量。

　　五、注意事项在选择杆式导波雷达液位计时，需要考虑被测介质的性质（如介电常数、电导率等），以确保测量结果的准确性。安装时需要注意导波杆的长度和插入深度，以确保测量范围符合实际需求。定期对杆式导波雷达液位计进行维护和保养，可以延长其使用寿命并保持测量精度。

　　综上所述，杆式导波雷达液位计是一种高精度、高反应速度、性好的液位测量仪器，广泛应用于各种工业领域。在选择和使用时，需要根据实际需求进行综合考虑。

　　导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。

　　一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。

　　导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。

　　导波雷达液位计主要特点

　　1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。

　　2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。

　　3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。

　　以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！

　　KYTRD-80G03A雷达液位计质量好的

　　导波雷达液位计

　　关键字:导波雷达液位计,液位计

　　HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　导波雷达液位计技术参数:

　　应    用:液体

　　测量范围:6米

　　过程连接:螺纹、法兰

　　过程温度:-40-250℃

　　过程压力:-0.1~2MPa

　　精    度:±3mm

　　频率范围: 100MHZ-1.8GHZ

　　防爆等级:Exib IIC T6 Gb

　　防护等级:IP67

　　信号输出:4—20mA/HART（两线）

　　导波雷达液位计特点说明:

　　特点:

　　1.可以测量介电常数大于等于1.4的介质。

　　2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　3.杆式雷达量程可以达到6米。

　　4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。

　　测量原理

　　产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

　　因空罐的距离 E 已知，则物位 L 为: L=E-D

　　输出

　　通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。

　　测量范围:

　　F---- 测量范围

　　E---- 空罐距离

　　B---- 顶部盲区

　　K---- 探头到罐壁的距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳底部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　安装位置:

　　1.尽量远离出料口和进料口。

　　2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　3.建议安装在料仓直径的1/4处。

　　4.缆式探头或杆式探头离罐壁距离不小于30厘米。

　　5.探头底部距罐底大约30mm。

　　6.探头距罐内障碍物距离不小于200mm。

　　7.如果容器底部是锥型的，传感器可以安装

　　8.罐顶，这样可以一直测量到罐底。

　　导波雷达液位计安装图:

　　图一（安装指南）

　　图二（导波管）

　　导波雷达液位计选型表:

　　仪表型号 探头类型 量程 材质

　　HJRD32   杆式探头 6000mm   不锈钢

　　HJRD32-防爆

　　P 标准型 ( 非防爆 )

　　I 本安型 (Exib Ⅱ C T6)

　　D 本安型＋隔爆型 (Exd ib Ⅱ C T6)

　　HJRD32-杆式探头

　　A 6mm

　　B 10mm

　　HJRD32-过程连接/材料

　　G G1½"A  螺纹/不锈钢

　　GA G1"A  螺纹/不锈钢

　　N 1½"NPT 螺纹/不锈钢

　　NA 1"NPT 螺纹/不锈钢

　　C 法兰 DN50 PN16 C 型

　　D 法兰 DN80 PN16 C 型

　　E 法兰 DN100 PN16 C 型

　　F 法兰 DN150 PN16 C 型

　　H 法兰 DN200 PN16 C 型

　　K 法兰 DN250 PN16 C 型

　　Y 约定

　　HJRD32-密封温度

　　P 普通密封 /-40...100℃

　　G 高温密封 /-40...250℃带散热片

　　HJRD32-电子单元

　　2 （4 ～ 20）mA /24V DC 两线制

　　3 （4 ～ 20）mA /24V DC/HART 两线制

　　4 （4 ～ 20）mA /24V DC/HART 四线制

　　5 （4 ～ 20）mA /220V AC/HART 四线制

　　HJRD32-外壳/防护等级/天线防护等级

　　P 塑料 /IP65

　　L 铝 /IP67

　　HJRD32-电缆接口

　　M M20*1.5

　　N ½"NPT

　　HJRD32-编程/显示

　　V 带

　　X 不带

　　HJRD32-量程（mm）

　　备注:

　　相关信息

　　导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。

　　导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。

　　硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。

　　同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。

　　软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。

　　罗斯蒙特导波雷达液位计 5300液位变送器适用于具有挑战性的液体、浆体和固体测量。该ROSEMOUNT物位计具有安装简便、无需标定等多种优势，且不受过程条件的影响。探头类型:硬单线、分段单线、软单线、硬双线、软双线、同轴型、带PTFE 涂层的探头、蒸汽探头。Ultra-thin layer detection through Pe-in-Petechnology. 罗斯蒙特物位计探头末端探测功能可提高液位测量的性。根据 IEC，适合要求 SIL/SIL2等级的应用。其中包括高压饱和蒸汽在电力和工业蒸汽系统中的应用，如锅炉汽包、蒸汽分离器、除氧器和高压给水加热器等。

　　若使用基于 HART的控制系统或资产管理系统，在安装罗斯蒙特液位变送器之前，请确认该系统的 HART 功能。安装之前，请先校验标签上的导波杆长度(L)。如需调整ROSEMOUNT导波雷达物位计导波杆长度，请参阅样册上的“调整导波杆长度”。管理低反射率、端温度和压力、重产品涂层和饱和蒸汽。蒸馏塔、给水罐和液化气的替代品。通常情况下，操作员并不能清楚得看到过程材料的堆积和表面状态的变化。测量设备可能具有监测表面状态的诊断功能，但接收信息却是另一大难题。如果采用模拟系统，则只能实现液位测量，限制了有价值的诊断信息的使用。

　　本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、变送器、编码器、泵阀、PLC、温度计等各种工控自动化产品和仪器仪表。经过长期的发展，公司汇集了国内价格及库存优势，具备全面业务进出口报关等，货期稳定、价格具有竞争力。

　　罗斯蒙特温度变送器644HAE5J5M5

　　ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

　　ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

　　ROSEMOUNT雷达物位计5301HA1S4Q8C1

　　罗斯蒙特雷达液位计5301HA1H1N4AM00190IBE1C1

　　罗斯蒙特差压变送器3051TG3A2B21AB4K5M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0140ADNAM1C1

　　罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1

　　ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1

　　罗斯蒙特雷达物位计5301HA1S1E5BM01900BBE1M1C1

　　罗斯蒙特压力变送器3051TG1A2B21AB4K5M5

　　ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1

　　ROSEMOUNT液位计3301HA1S1V4AM0180BANAM1C1

　　ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1

　　罗斯蒙特压力变送器3051TG4A2B21AB4K5M5

　　罗斯蒙特温度变送器4

　　罗斯蒙特导波雷达液位计3301HA14

　　罗斯蒙特雷达物位计54

　　罗斯蒙特液位计5408A1SHA1E57R3DASAA3M5C1

　　ROSEMOUNT压力变送器3051TA2A2B21AB4M5

　　ROSEMOUNT差压变送器3051TA1A2B21AB4K5M5

　　罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1

　　ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

　　罗斯蒙特差压变送器3051TA2A2B21AB4M5

　　ROSEMOUNT温度变送器644H5J6M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

　　罗斯蒙特液位计3301HA1S1V3AM0370RAE1M1C1

　　ROSEMOUNT液位计5900SPSF4

　　罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST

　　ROSEMOUNT压力变送器3051TG2A2B21AB4E5M5

　　ROSEMOUNT雷达物位计5900SPF14

　　罗斯蒙特物位计590A4AVQ4

　　ROSEMOUNT超声波液位计3102HA1FRCNAST

　　罗斯蒙特超声波液位计4ST

　　美国ROSEMOUNT流量计，罗斯蒙特流量计

　　美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器

　　美国ROSEMOUNT手操器，罗斯蒙特手操器

　　美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计

　　美国ROSEMOUNT物位计，罗斯蒙特物位计

　　美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计

　　美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器

　　美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器

　　美国ROSEMOUNT变送器，罗斯蒙特变送器

　　美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器

　　美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计

　　美国ROSEMOUNT液位计，罗斯蒙特液位计

　　美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计

　　美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计

　　美国EMERSON流量计，艾默生流量计

　　美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计

　　导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量。不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。

　　罗斯蒙特导波雷达液位计上位机界面简洁、直观，其主要的控制界面是在一个选项卡控件中添加三个模块，每个模块由相应的控件组成操作界面。在界面内还增加了通信串口设置、系统界面文本信息和时间显示等模块，通过窗体的属性对各个控件增添了彩和图片，并对文本信息进行了修饰。上位机系统程序启动后，计算机上显示出可视化界面，但上位机和下位机的通信链路尚未建立，无法发送控制命令。通过对端口参数的选择和设置，点击连接端口按键即可完成通信连接。主体控制部分显示出监控界面，在监控界面内可以实现液面高度显示和波形图，还可以显示测量环境的实时温度等。存储和参数设置模块与产品信息模块，可以通过按键点击对应的选项卡名称，即可转换到该界面中。

　　罗斯蒙特导波雷达液位变送器产品描述:

　　Rosemount™ 5300 液位变送器 - 导波雷达

　　Rosemount 5300 液位变送器适用于具有挑战性的液体、浆体和固体测量，在液位和界面应用中提供的性和性。Rosemount 5300 具有安装简便、无需标定等多种优势，且不受过程条件的影响。该雷达通过了 SIL 2 认，因而成为您应用的首要选择。其坚固的结构和内置的强大诊断功能将使您能够专注于您的重要部分——工厂。

　　罗斯蒙特导波雷达液位变送器规格:

　　精度

　　± 3 mm (0.12 in.)

　　可重复性

　　± 1 mm (0.04 in.)

　　测量范围

　　大 50 m（164 ft）

　　工作压力

　　全真空至 345 bar（全真空至 5000 psi）

　　工作温度

　　-196 至 400 °C（-320 至 752 °F）

　　通讯协议

　　4-20 mA/HART®、Foundation™ 现场总线、Modbus®

　　SIL 2 IEC 61508 认

　　防溢出保护经过 TÜV 测试和 WHG 认

　　诊断

　　增强型诊断功能可执行前瞻性维护

　　探头类型

　　硬单线、分段单线、软单线、硬双线、软双线、同轴型、带 PTFE 涂层的探头、蒸汽探头

　　质保

　　长 5 年

　　罗斯蒙特导波雷达液位变送器功能:

　　1.直接切换技术可提高灵敏度、提升性并扩大测量范围

　　2.Ultra-thin layer detection through Pe-in-Pe technology

　　3.信号质量能够让您以前瞻性的方式使用液位仪表

　　4.探头末端探测功能可提高液位测量的性

　　5.动态蒸汽补偿能提高工厂的热耗率

　　6.校验反射器可实现*的液位变送器校验

　　相关此品牌产品:罗斯蒙特导波雷达液位变送器

　　VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。

　　当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。

　　VEGA雷达液位计，威格雷达液位计

　　VEGA导波雷达物位计，威格导波雷达物位计

　　VEGA超声波液位计，威格超声波液位计

　　VEGA音叉振动开关，威格音叉振动开关

　　VEGA控制器，威格控制器

　　VEGA超声波物位计，威格超声波物位计

　　VEGA物位计，威格物位计

　　VEGA压力变送器，威格压力变送器

　　VEGA分析仪，威格分析仪

　　VEGA差压变送器，威格差压变送器

　　VEGA辐射测量液位计，威格辐射测量液位计

　　VEGA显示器，威格显示器

　　VEGA雷达物位计，威格雷达物位计

　　VEGA液位计，威格液位计

　　VEGA液位计VEGACAL63 CL63.CXFGAXKMXX

　　VEGA分析仪VEGAMET341 MET341.X

　　VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX

　　VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX

　　威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX

　　VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM

　　威格雷达液位计VEGAPULSC21 PSC21.XGBHB

　　威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW

　　VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX

　　VEGA分析仪VEGAMET861 MET861.SC

　　威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX

　　VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX

　　VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX

　　VEGA导波雷达物位计VEGXHXKMXX

　　VEGA物位计VEGAPULS31 PS31.XGMHB

　　威格物位计VEGAPULS67 PS67.XXBXXHKMXX

　　威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX

　　VEGA超声波液位计VEGASONS62 SONS62.E

　　VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX

　　威格超声波液位计VEGASONS61 SONS61.E

　　VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA液位计VEGASWING63PT

　　威格液位计VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX

　　VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX

　　威格音叉振动开关VEGASWING51 SG51.XXSGATPVL

　　VEGA显示器VEGADIS81 DIS81.ACIANNAAX

　　VEGA控制器VEGAMET624 MET624.

　　VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX

　　VEGA雷达物位计VXBXATAMXHA

　　VEGA控制器VEGAMET381 MET381.CX

　　本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。

　　威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。

　　VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。

　　KYTRD-80G03A雷达液位计质量好的

　　本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。

　　给水加热器的结构与功能

　　给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。

　　加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。

　　表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。

　　加热器中液位测量的重要性

　　加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。

　　图1  卧式表面式给水加热器结构实物

　　合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。

　　加热器中液位测量的发展历程

　　给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。

　　磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。

　　浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。

　　图2  导波雷达液位计工作原理

　　随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。

　　导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。

　　导波雷达液位计的测量原理及优点

　　时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。

　　做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。

　　图3  单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图

　　那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。

　　单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。

　　那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:

　　L=D – C0.t/2

　　L=液位高度

　　D=容器高度

　　C0=真空中的光速

　　t=发射信号和反射信号的时间间隔

　　在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:

　　L真=D – C真.t/2

　　L测=D – C0.t/2

　　因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。

　　图4  7×S蒸汽探杆结构剖面图

　　通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。

　　对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:

　　在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:

　　C真=d/t问询，其中，d=125mm

　　获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。

　　小结

　　综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
