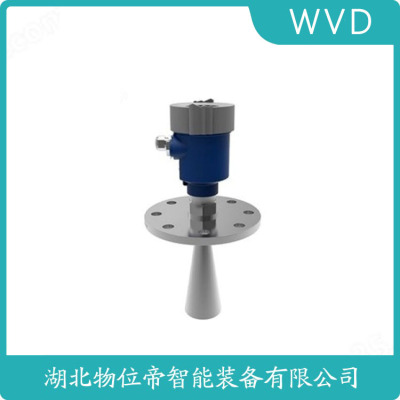

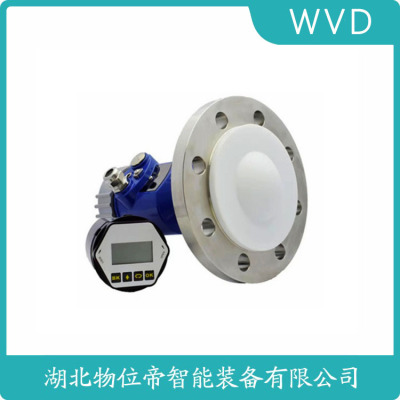

GDRD59雷达物位计
雷达物位计的市场应用与经济性分析
80GHz高频雷达价格是26GHz的1.5-2倍，但在低介电介质中可减少50%的无效采购。某电厂测算显示，替换差压变送器后，雷达物位计年维护成本从3万元降至5000元。四线制分体式设计节省电缆费用，300米传输仅需0.5mm²线径。最新无线HART版本免除布线，但需考虑5年电池更换周期（典型功耗18mW）。行业数据显示，雷达物位计在储罐应用中的投资回报期平均为1.8年，主要来自减少的停机损失。
VEGASON64、VEGASON65、VEGASON66可以通过万向节安装对准介质表面。 对于VEGASON64…66可以有四种不同的安装类型:VEGAA型:一体式，发兰型
VEGA型:一体式，安装万向节
VEGAC型:分体式，安装万向节
VEGAD型:分体式，螺纹安装
PULS61.XXAGPHAMXX（此系列量程0...20米，温度:-40℃...80℃，压力-1...30bar）
GDRD59雷达物位计
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
VEGA SON64 VEGA SN64 VEGA SON65 VEGA SN65 VEGA SON66 VEGA SN66VEGA SON67 VEGA SN67 VEGA SON68 VEGA SN68
VEGA导波雷达料位计系列:
VEGAFLEX61 VEGAFX61 VEGAFLEX62 VEGAFX62 VEGAFLEX63 VEGAFX63
S0N65.XXBASVDMAXSON65.XXAFPVDMAX
FX61.XXAFD1HVNAX
FX61.CXCAI1HKNXX
FX61.XXAFB1HKMXX
FX61.XXAGC1HKMXX
FX61.XXAGB1HKMXX
FX61.XXAGB1VDMAX L=10m
SON62.XXAGHKNAX （此系列量程液体0.4...8米/固体0.4...3.5米，温度-40℃...80℃,压力-0.2...2bar）SON63.XXAXHKMAX（此系列量程液体0.6...15米/固体0.6...7米，温度-40℃...80℃,压力-0.2...1bar）
SON64.GXALPVDMAX （此系列量程液体1...25米/固体1...15米，温度-40℃...80℃,压力-0.2...0.5bar）
FX62.XXAFE1VDMXX L=20m DN100法兰FX63.XXAG1HKMXX L=28m
FX65.CXAGD1HAMXX L=19.8m
SN63.XXABVDMAX
BR52.XXGV1RZKMXE
BR52.CXGB3FHKMAS
BR64.XXGG1DHKMA
GDRD59雷达物位计
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
