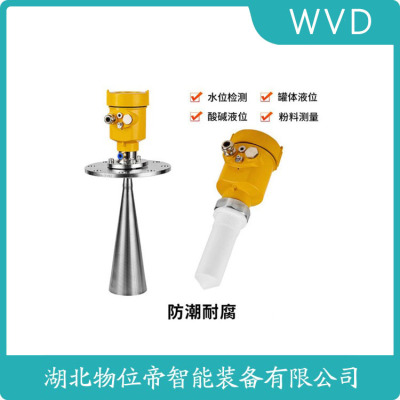

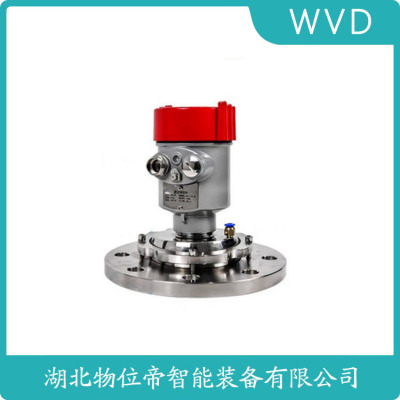

7ML54400JA000AA1雷达物位计
技术发展趋势与创新方向
MIMO（多入多出）技术正在研发，通过4×4天线阵列提升空间分辨率至1cm。太赫兹雷达（300GHz）可检测纳米级颗粒物位，实验室精度达±0.01mm。AI驱动的自适应滤波算法，能自动识别并抑制搅拌器干扰信号。数字孪生技术实现虚拟校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）雷达，支持毫秒级数据刷新与云端协同控制。材料创新方面，石墨烯天线有望将信号穿透力提升3倍，适用于极端粉尘工况。
威格液位计VEGAWAVE62 WE62.XXTGDRKMXVEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA控制器VEGAMET381 MET381.CX
VEGA导波雷达物位计VEGAFLEX81 FX81.AXEDDFHXKMAX
VEGA分析仪VEGAMET341 MET341.XXXXX
7ML54400JA000AA1雷达物位计
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
SN63.XXABVDMAXPS61.XXARBHKMXX
PS61.XXARBHKMAX
FLX61.DX（A）GC1HDMAX L=7.9米（缆式 ）
PS68.CXEGD2HANAX
FLEX62.XXAFE1HAMX
FLEX61-CXAAL1HKMXX L=3M
PS65.XXKNPHKMXX
PMC531-D50A2P6F1ZTP41-P200A38 0-0.6MPA
PMC531-D50A2P6F1ZT 量程0-60KP
PS68.CXEGD2HANAX
FLEX62.XXAFE1HAMX
FLEX61-CXAAL1HKMXX L=3M
PS65.XXKNPHKMXX
SWING61.XXGAVXMTL
PS61.XXBAEHKMXXPS65.XXKGPHKMXX
VEGA PULS68.CXEGD2HKMXX
VEGA SWING61.CAICVXMNXF
FLX61.DX（A）GC1HDMAX L=7.9米
FLX61.DXAGC1HDMAX
PS68.CXEGD2HANAX
FLEX62.XXAFE1HAMX L=11m
7ML54400JA000AA1雷达物位计
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
接管高度要求:天线伸入到罐里至少10mm的距离< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
VEGA雷达液位计VEGAPULS6X，仪表，连续测量液体和散装固体的雷达物位仪表。凭借其面向实际应用的仪表配置和调试，VEGAPULS6X成为适用于各种物位测量应用的准确、经济划算的解决方案。面向应用的配置，选型更简单，免维护无接触测量。新型威格雷达物位计VEGAPULS 6X 将之前 80 GHz, 26 GHz 和 6 GHz 物位仪表的优点集于一身，包括 VEGAPULS 61,62, 63, 64, 65, 66, 67, 68 和 VEGAPULS 69。测量精度 1 mm，量程距离 120 m，工作频率6 GHz，26 GHz，80 GHz。仪表与介质接触的部件采用 316L、PP 或 PTFE 或 PEEK 制成。过程密封件用FKM, FFKM, EPDM 或 PTFE 制成。
