1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。
由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
固体散料测量的特殊挑战

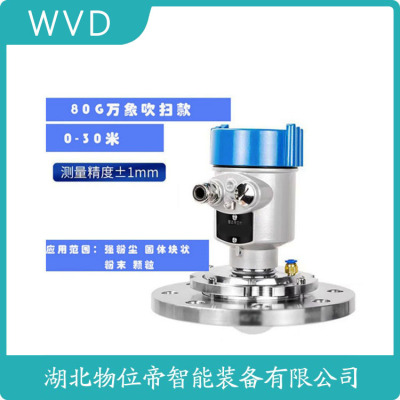

低介电常数粉料（ε<2.5）易导致信号衰减，80GHz雷达通过4°窄波束和增强发射功率（20mW）提升检测能力。某水泥厂实测表明，生料粉仓中26GHz雷达回波仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配置0.3MPa空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态误差控制在0.5%FS内。料仓倾斜时，三维建模技术自动补偿斜面导致的测量偏差。
583-LT-1101雷达物位计促销

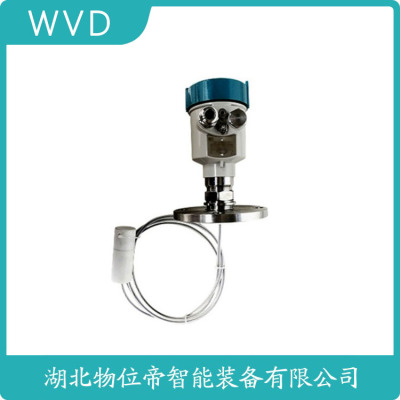

导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20～50℃；
相对湿度:5%～100%（包括直接湿）；
环境压力:86kPa～108 kPa；
测量范围: 0～6米，缆式大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: 0.1～6Mpa；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度: ‹0.1% ；
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
三、导波雷达物位计型号及说明:
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
一、前言
在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计
1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合
2.1现场指示、远传兼容；
2.2测量范围大，大可达3000mm；
2.3工作，良好的精度和灵敏度；
2.4耐高温、高压，耐腐蚀性能强；
2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。
3、故障现象及处理
3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。
3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。
3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。
三、 浮球液位计
1、工作原理
浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合
2.1结构简单、使用方便
2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
3、故障现象及处理
3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。
3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化
四、差压式液位计
1 、工作原理
差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。
2、特点及适用场合
2.1可做到高密封、防泄漏
2.2高温、高压、高粘度、强腐蚀性条件下地测量液位
2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。
3、故障现象及处理
3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。
3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。
五、导波雷达液位计
1 工作原理
导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。
2、特点及适用场合
2.1测量不受罐体形状的影响
2.2不受介电常数、温度、压力和密度的影响
2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响
2.4测量长度可以灵活变更，无须标定
2.5测量结果具有高精度、可重复性、高分辩率
2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
3、与普通雷达液位计的比较
3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。
3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。
4、故障现象及处理
4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。
4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。
4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物
六、常用液位计的使用
1、安装使用及注意事项
1.1上、下法兰不能偏向受力；
1.2表体要垂直；
1.3各附件连接；
1.4要考虑到日后操作、观察、检修的方便；
1.5投用时一般先打开上切断阀，后开下切断阀；
1.6尽量避开震动较大部位。
2、液位计的选型原则
2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。
2.2考虑工作要求，性、测量精度、测量范围等。
2.3经济性要求。综合考虑上述要求，选出合适的液位计。
结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。
