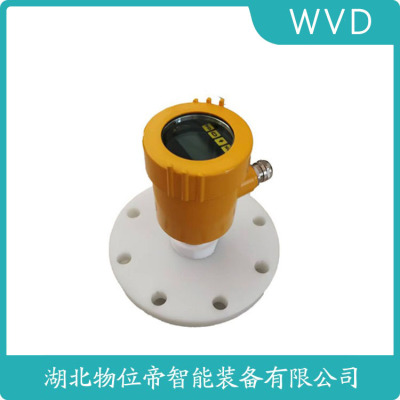

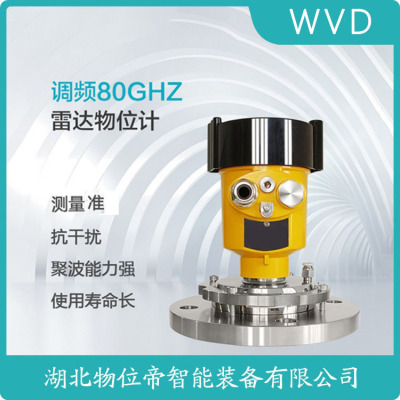

LIU-330C-2雷达液位变送器
技术发展趋势与创新方向
MIMO（多入多出）技术正在研发，通过4×4天线阵列提升空间分辨率至1cm。太赫兹雷达（300GHz）可检测纳米级颗粒物位，实验室精度达±0.01mm。AI驱动的自适应滤波算法，能自动识别并抑制搅拌器干扰信号。数字孪生技术实现虚拟校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）雷达，支持毫秒级数据刷新与云端协同控制。材料创新方面，石墨烯天线有望将信号穿透力提升3倍，适用于极端粉尘工况。
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
LIU-330C-2雷达液位变送器
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
SON62.XXAGHKNXXSON62.XXAGHKMXX
SON62.CXAGHANXX
SON62.XXAGHKMAX
SON62.XXAGHKMXX
SON62.XXAGVDMXX
SON63.XXAXHKMXX
SON64.GXALPVDMAX
SON65.GXAFPVDMAX
PS68.XXEFK2HAMAXSN63.XXABVDMAX
PS61.XXARBHKMXX
PS61.XXARBHKMAX
P30-20006
P30-20008
P30-23005
PMC41-RE11SBR11R1
PMC133-1B1F2P3F3V（-10-0.1MPA）
VEGA雷达液位计VEGAPULS64 PS64.AXBXXCHXKMXXX威格雷达液位计VEGAPULSC21 PSC21.XXXXXGBHB
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA液位计VEGASWING63PT
LIU-330C-2雷达液位变送器
PMC531-D50A2P6F1ZTP41-P200A38 0-0.6MPA
PMC531-D50A2P6F1ZT 量程0-60KP
PS68.CXEGD2HANAX
FLEX62.XXAFE1HAMX
FLEX61-CXAAL1HKMXX L=3M
PS65.XXKNPHKMXX
SWING61.XXGAVXMTL
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
VEGA导波雷达物位计VEGAFLEX83 FX83.AXBP威格雷达物位计VEGAPULS6X PS6X.2XX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
