特殊介质测量的定制方案
高温熔体(>400℃)测量采用水冷法兰(流量2m³/h)保护传感器,波导延伸管耐温达800℃。强粘附性介质使用自清洁天线,每秒1次的微振动防止挂料。某沥青储罐应用案例中,带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准,Tri-Clamp快装接口表面粗糙度Ra<0.8μm。最新研发的透波窗口材料(如蓝宝石)可测量ε<1.4的超低介电常数介质。
文章结合导波雷达液位计在环己烷罐液位测量应用及故障处理实例,总结了导波雷达液位计维护经验工仪表供参考和借鉴。
设备简介及工艺生产状况
1、设备简介
昌晖导波雷达液位计由雷达变送器和导波探杆两部分构成,为两线制仪表。导波雷达变送器匹配的探杆形式有同轴杆式、防腐蚀护套杆式和单缆式三种。
导波雷达液位计的高频振荡器周期性发射低功率毫微秒级微波脉冲,通过浸入工艺介质的探杆引导雷达波脉冲向下传导,当雷达脉冲抵达具有不同介电常数的介质接触界面时,部分能量被反射回变送器。反射强度取决于被测产品的介电常数。介电常数越高,反射强度越大。根据发射脉冲(参考脉冲)与接受到反射脉冲之间的时间差被换算成距离,由此计算出总体液位或界面位置。计算公式为:L=C×t/2,公式中L为基准面到液面间的距离,单位为m;C为雷达波传递速度,单位为300000km/s;t为雷达波从发射到接收反射回波的时间间距,单位为s。
传感器接收到微波有固定回波、界面反射波及其他杂波。一般通过设置阈值参数、介电常数、灵敏度来屏蔽掉固定回波及杂波,从而测量的准确。导波雷达液位计为智能型仪表,带有HART通讯功能、回路测试功能及自诊断功能。
2、工艺生产状况
以醇酮装置罐体04LT2102导波雷达液位计为例 。04LT2102用于测量原料罐罐体液位,其测量值传递到DCS系统后,系统里的自动调节回路根据工艺条件的变化对罐体原料液位进行调节,目前大部分石化装置的罐体液位测量都采用导波雷达液位。
导波雷达液位计典型故障分析处理
故障一:参数设置错误,仪表出现问题
由于导波雷达液位计安装后不具备调试条件,售后服务人员采用“盲设定”方法(即不需要实际介质、根据仪表设计数据表的介质物理参数直接标定的方法)设置仪表参数,到醇酮装置水联运时,发现部分导波雷达液位计指示不准。
分析处理:按照经验,先检查导波雷达液位计参数设置。通过HART475与变送器通讯后查看参数设置情况,经过检查导波雷达液位计常用参数设置,发现该仪表参数设置错误,修正参数后观察一段时间后指示正常无误。
故障二:导波管上部憋压,导致管内页面不能上升
在现场共有5台导波雷达液位计在液位升到一定值后变化缓慢直到液位无变化,而现场确认容器内连续进料,现场磁翻板液位计液面仍在上升。
分析处理:首先检查确认导波雷达液位计的参数设置正常,排除仪表参数设置的故障问题。然后,检查仪表安装现场,仔细观察发现,导波雷达液位计为顶部安装,容器为常压,为了达到较好的使用效果,在容器内设计了DN80的导波管。在打开连接法兰时,发现液位计导波管内带压,此时液位变化正常。由此判断导波管上部憋压,导致液位上升到一定位置后不能再上升了。在水联运后确认判断正确,开气相补偿孔处理后液位计工作正常。
故障三:导波雷达液位计钢缆碰壁
在装置开工投料过程中,发现导波雷达液位计波动较大,在20%-65%之间跳变。再次确认导波雷达液位计参数设置正确。通过对一次表及传感器进行联校,参数指示正常,排除一次表及传感器的故障。
分析原因:
①出料泵P41105设计功率较大,在投料过程或装置进入状态时,出料泵回流量达到240m3/h左右,而导波雷达液位计为单缆式,造成导波缆绳摆动过大而碰壁。同时有导波缆绳下挂重锤配重太轻的可能。
②固定在容器内的DN80导波管过长,达9米,可能存在受力后弯曲,导致导波缆绳离管壁距离过近,容易碰壁。
处理措施:由于容器无现场液位计,装置生产需要,决定采用临时测量手段解决过程液位测量问题,采取在容器及所附设备上取静压的方式满足生产,如图1所示。考虑容器内密封氮气压力恒定,停车退料泵P41103在生产时不使用,在其出口处采用现场差压变送器表取压力,在DCS系统上显示液位,同时在现场YR-ER101差压变送器面板上交替显示液位与压力。等到装置停车改造时校正导波管,并增加导波管支撑,增加重锤配重后。再次开车确认导波雷达液位计工作正常。
图1 环己烷罐进出料工艺流程图
导波雷达液位计是一种适应性强,安装调试方便,维护工作量小的优秀智能仪表。可以广泛应用与石油化工生产的容器液位测量,其测量效果也是比较显著。在实际应用中,应该注重过程的维护,严格按照 《导波雷达液位计使用说明书》进行安装操作,以免引起重大事故的发生。
点击图片进入导波雷达液位计选型页面
导波雷达液位计维护经验
下面昌晖仪表总结几点维护经验仅供技术人员的参考:
1、反复了解工艺流程,联系DCS控制系统,准确设置导波雷达液位计参数。
2、熟悉导波雷达液位计本身的性能,了解其结构特征及现场使用的环境。
3、充分分析导波雷达液位计安装的实际工艺情况,区分是工艺的原因还是仪表本身的原因。
4、在现场处理时,将导波雷达液位计与同一罐体其他液位仪表进行分析比对,增加故障判断的依据,可以有效提高导波雷达液位计故障处理的速度和准确度。在没有其它液位仪表时,建议增设,比较重要的地方除了要求采取现场指示外还应该同时增加远传功能,如采用双法兰液位计或磁翻板液位计。
相关阅读
六个雷达液位计故障维修实例分享
轻松处理导波雷达液位计指示波动问题
导波雷达水位计是一种液体高度的测量仪器,它的设计基于时间行程的原理。测量开始后,雷达波会以光速运行,运行时间可以通过电子部件被转换成物位信号。
仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播。脉冲遇到水位的表面,就会按原路反射回来,并且被仪表内的接收器接收,就此将时间信号转化为物位信号。
导波雷达水位计测量结果,不受下列因素影响:
水体密度,固体物料的疏松程度、温度、加料时的粉尘,水体表面的泡沫等对测量都没有影响。采用同轴杆式探头的测量,而且不受罐体及安装短管内部结构的影响,探杆和探缆都可更换。
导波雷达水位计的优势:
雷达水位计可以对水体、颗粒及浆料等进行连续性的测量,测量结果不受介质种类、周围环境温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。
测量精度在5mm,量程60米,就算在250°高温、40公斤高压的环境下,也能事项精密测量,雷达水位计还可适用于爆炸危险区域。
耐腐蚀性强:导波雷达水位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。
导波雷达液位计是采用微波技术来检测料位的高科技产品,该料位仪利用微波具有穿透性好,对恶劣环境及被测物料适应性强等特点,采用世界上*的大规模集成电路,利用雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远、精度高等特点。
导波雷达液位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有的*性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
2、导波雷达液位计技术参数:
应 用:腐蚀性液体
测量范围:杆式6米/缆式20米
过程连接:法兰
过程温度:-40~120℃
过程压力: -0.1~2MPa
精 度:±3mm
频率范围:100MHZ~1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART(两线)
3、导波雷达液位计使用说明:
测量原理
WHRD35防腐导波雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表
面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知,则物位 L 为: L=E-D
输出
通过输入空罐高度 E(= 零点),满罐高度 F(= 满量程)及一些应用参数来设定,应
用参数将自动使仪表适应测量环境。对应于 4-20mA输出。
测量范围
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的小距离
顶部盲区是指物料料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。

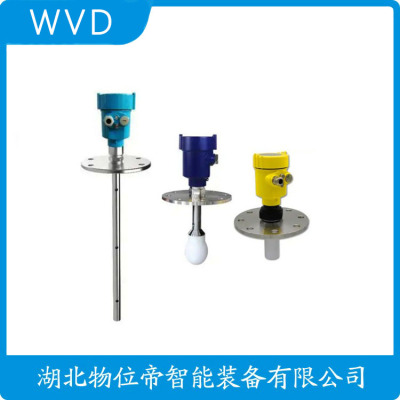

DK-RD800雷达液位计厂
如下图回波曲线所示,此时的液位是0.88m,界位是0.323m,油层厚度是0.56m,分别输出到罐旁表显示,三路4~20mA信号输出到中控室。个回波是油面液位回波,第二个回波是油水界面回波,回波强度很好。测量稳定,取得了良好的测量效果。
▲ 回波曲线清晰
▲ 测试数据稳定
UDR1000-54测量优势:
1. 导波雷达界面测量不受介质密度变化的影响,因此测量、。
2. 可实现界面和液面的同时测量和输出,不受满罐影响。
3. 在满罐和非满罐情况前均可实现界位和液位的测量。
4. 导波雷达是微波测量原理,受工况环境因素影响小,测量更。
5. 导波雷达可以实现免调试、免维护。
6. 支持油在下水在上测量。
因此,在油水界面和油层厚度测量上,相对于电浮筒和差压液位计,UDR1000-54系列导波雷达界位计可以实现更加,同时使用又更加简单方便的界面测量,是界位测量仪表的选择。
导波雷达测量界面的原理
导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时部分反射回来,得到液面回波;剩余部分穿过上层介质继续传播,遇到界面二次反射,得到界面回波;回波被仪表内的接收器接收,并将距离信号转化为液面信号和界面信号。
概述
蒸汽汽包是石油化工,发电等工业过程中的重要设备,保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计,浮筒液位计,电接点液位计的缺点,维护量小,测量准确。
汽包液位测量的现状
目前,从汽包液位测量的基本原来来看,广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计,浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计,这种转换是通过平衡容器形成残币水柱实现的,其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高,运行中故障率低,维护量小,但这种测量方式的误差与汽包压力和参比水煮温度有关,需要进行汽包夜里校准,且补偿计算复杂,此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时,扭力管受到浮筒中立产生的扭力矩大,扭力管转角处于0°。当液位逐渐上升至高时,扭力管受到浮力产生扭力矩,转过一个角度,变送器将该角度转换成4~20MA直流信号,该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响,受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计,原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍,因而电接点街违纪指示值受气包压力变化的影响较小,能方便的远传液位信号。但是有取样传感器性差,电机机械密封易泄露,电使用寿命短,指示不连续,维护量大的缺点。
综上所述,由于汽包液位测量对象的复杂性,实际运行中的不确定因素和较大的测量误差,导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术,克服了差压式,浮筒式,电接点等液位测量仪表的缺点,满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计,电磁脉冲信号以光速沿钢缆传播,当遇到被测介质时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定,测量不受液体密度和电气特性影响,测量,测量与调校方便,安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波,因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式,揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时,由于运输和安装不变,建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求,容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物,阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离,不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下,电磁波信号在介质上方的蒸汽中的传播速度会降低,此时雷达测量的液位值将减小。选用带气相补偿的导波雷达,通过气相补偿功能队测量值进行补偿,可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上,汽包是产汽系统的主要部分,利用转化炉烟气段的高温热量和炉出口转化气高温余热,产出10.5MPA高压蒸汽,一部分作为工艺上的配汽参与反应,另一部分外送至高压蒸汽管网,实现设能的综合利用,提高装置的运行效率。由于汽包对于锅炉装置的重要性,测量汽包液位先后共使用了三种测量仪表:差压式液位计,普通导波雷达液位计,带GPC功能导波雷达液位计。由下图可知,通过实际测量,在高温时,普通导波雷达误差高达18%,带GPC时,测量误差仅为2%,带GPC功能导波雷达液位计在高温下测量数据比较稳定,真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中,各项性能明显优于其他类型的液位计,不受工艺条件的线制,维护量小,性能。是在汽包液位测量的不二之选。
DK-RD800雷达液位计厂
HD-D800雷达液位计
过滤水是指在工业生产中经过滤装置处理后的水,其水质通常较为清澈,但含有一定量的悬浮物和溶解物质。这些物质的存在会对液位测量造成一定的影响。因此,选择合适的测量方法和设备对于测量的准确性和稳定性。
而HD-D800雷达液位计是一种非接触式液位测量仪表,通过发射微波对介质表面进行探测,根据微波的反射和传输时间计算出液位高度。
HD-D800雷达液位计具有以下优点:非接触式测量:可避免与介质直接接触,降低了对介质的污染风险。精度高:由于采用高频电磁波进行测量,测量精度高,误差小。稳定性好:受介质物性、压力、温度等因素的影响较小,性能稳定。适用范围广:可用于各种液体介质的液位测量,包括腐蚀性、易燃易爆等介质。
从本文中可以看出HD-D800雷达液位计作为一种非接触式液位测量仪表,在过滤水测量中具有广泛的应用前景。其具有精度高、稳定性好、适用范围广等优点,可满足各种复杂环境下液位测量的需求。
本文章主要介绍了:47;5 雷达液位计说明书,vega雷达液位计培训课件,rosemount3100雷达液位计等信息
4、导波雷达缆式探头或杆式探头离罐壁距离不小于30厘米。导波雷达物位计探头底部距罐底大约30mm。
5、导波雷达探头距罐内障碍物距离不小于200mm。
6、喇叭型的导波雷达的喇叭口要超过安装孔的内表面一定的距离(>10mm)。
7、如果容器底部是锥型的,传感器可以安装导波雷达物位计罐顶,这样可以一直测量到罐底。
8、如果外罐壁材质为诸如GRP之类的非导电材料时,微波信号同样可被信号波束角外的干扰物(如金属管道、爬梯、壁炉等)反射回来。因此,在信号波束角内不能安装此类干扰物。
0、导波雷达的高频模块对现场电焊比较敏感,因此要求在其3m之内不能动焊。
