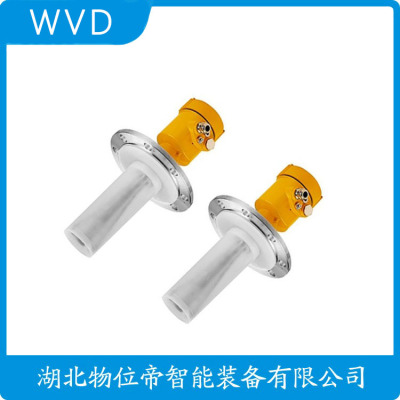

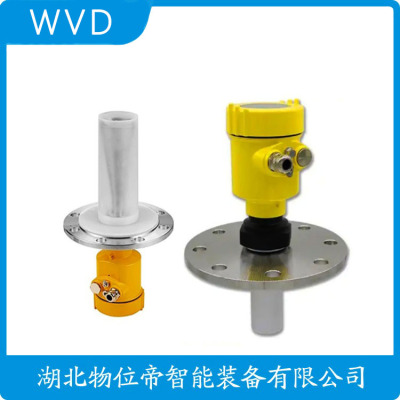

PS69.AXGEFAHSH雷达物位计便宜的
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
美国麦格纳丘MAGNETROL自从1932年设计并开始销售物位控制仪表以来，MAGNETROL的名字就一直代表了**的质量和不断的。
麦格纳丘MAGNETROL的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到麦格纳邱的产品。凭借多样化**的物位/流量测量技术，麦格纳邱在物位/流量仪表市场上有着不可替代的。根据工业控制领域的工况复杂的特点，麦格纳邱开发了许多运用不同技术的产品。
从早的麦格纳丘MAGNETROL浮球开关到*新的导波雷达液位计，共有七大不同技术的产品。如:浮筒液位变送器、磁浮子液位计、磁翻板液位计、浮球液位开关、热式气体质量流量计、超声波液位计、液位变送器，因而麦格纳邱总能根据您的不同工况提供适合的产品。即便是用户有一些的要求，美国麦格纳丘提供合理的解决方案。
产品系列: Eclipse 导波雷达系列、Pulsar 喇叭口雷达系列、Modulevel浮筒液位变送器系列、Mechanicals 浮球液位开关系列、Echotel超声波系列液位计系列-可分接触... []
导波雷达液位计工作原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油、化工、电力、冶金、等行业的储罐、槽罐等容器的液位测量。本文将详细介绍导波雷达液位计的工作原理。
一、导波雷达液位计的组成
导波雷达液位计主要由以下几个部分组成:
1. 发射器:负责产生高频微波信号，通过天线发射出去。
2. 接收器:接收从被测容器底部反射回来的微波信号。
3. 处理器:对接收到的信号进行处理，计算出液位高度。
4. 显示器:显示处理后的液位高度。
5. 天线:连接发射器和接收器，传输微波信号。
6. 传感器:用于检测微波信号的强度，从而判断液位高度。
二、导波雷达液位计的工作原理
导波雷达液位计的工作原理主要基于微波的传播特性和回波原理。具体来说，当微波信号从发射器发出后，会沿着空气或管道传播到被测容器底部。在被测容器底部，微波信号会遇到被测液体的表面，部分微波信号会被反射回来。接收器接收到这些反射回来的信号后，将其传输给处理器进行分析处理。
三、导波雷达液位计的工作过程
1. 发射微波信号:发射器产生一定频率的微波信号，通过天线发射出去。
2. 传播与反射:微波信号在空气中或管道中传播，遇到被测容器底部时，部分信号会被反射回来。
3. 接收反射信号:接收器接收到从被测容器底部反射回来的微波信号。
4. 分析处理:处理器对接收到的信号进行分析处理，计算出液位高度。
5. 显示结果:显示器显示处理后的液位高度。
四、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计不需要与被测容器直接接触，避免了传统测量方法中的污染和磨损问题。
2. 高精度测量:导波雷达液位计具有较高的测量精度，能够满足各种工况下的需求。
3. 抗干扰能力强:导波雷达液位计具有较强的抗干扰能力，能够在复杂环境下稳定工作。
4. 易于安装和维护:导波雷达液位计结构简单，安装和维护方便，降低了使用成本。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力和易安装维护等优点，在各行业得到了广泛的应用。了解其工作原理有助于我们地应用和维护这种的测量设备。
PS69.AXGEFAHSH雷达物位计便宜的
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。
使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
德国VEGA物位计，FIBERTRAC31，辐射传感器，用于连续物位测量。应用范围:将柔性探测器安装在圆形容器和带锥形出口的容器上，它适用于测量液体、固体、污泥和悬浮液。由于其闪烁体横截面既薄又具有柔性，故可以根据圆形容器方便地调整 FIBERTRAC31。探测器能弯曲，与圆型和锥形容器组装方便，仅使用一只传感器完成 7米范围内测量，节省开销。测量精度 0.5%，接液材质:无润湿材料，量程距离 7 m，输出:4 … 20 mA/HART - four-wire，ProfibusPA，FoundationFieldbus。在进行辐射性物位测量或限位检测时，该物理性能用于从外界通过一个密闭的容器进行无接触式测量。SOLITRAC型辐射传感器适用于圆柱形容器以及小型槽罐。威格物位计固定的 PVT 探测器能够并地探测物及分离层。
自国内 PTA 产能大幅扩张后，PTA量缩减，此势所驱，行业正向一体化纵向整合的方向发展。企业实施全产业链发展战略、逆向延伸产业链，从纺丝、聚酯、PTA等化工产品逐步向上游延伸。在国内产业新布的大浪潮中，VEGA有幸在国内化工关键项目中同舟共渡。通常情况下，测量传感器调试步骤为空罐设置--加水调试--进料调试，每个储罐需加水约10万吨，不仅会产生高昂的水费成本，调试时间也会延迟很久。业主和专利商根据以往经验同样要求 VEGA专家进行加水调试。坚持采用无需加水调试的方案，只需要空罐调试和进料校准即可，*大程度的给用户节约了大量成本、并使得项目进度大大提前。
公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。本着“诚信服务，坚持，到位及时”的做事态度，热诚的服务于每一位新老客户。在此，感谢新老客户的长期支持，因为您的关注将使我们将更加专注。我们的优势供应产品:西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、HEIDENHAIN海德汉、BECKHOFF倍福、图尔克TURCK传感器、皮尔磁PILZ继电器、AB模块、艾默生EMERSONliuliang计、易福门IFM传感器、MTS位移传感器、VEGA液位计、KRACHT齿轮泵。
VEGA导波雷达物位计，威格导波雷达物位计
VEGA显示器，威格显示器
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA压力变送器，威格压力变送器
VEGA液位计，威格液位计
VEGA辐射测量液位计，威格辐射测量液位计
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达液位计，威格导波雷达液位计
VEGA差压变送器，威格差压变送器
VEGA分析仪，威格分析仪
VEGA雷达物位计，威格雷达物位计
VEGA雷达物位计VEGAPULS66PS66.XXHFEHHAMAX
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81FX81.AOATBFHXKMXX
威格音叉振动开关VEGASWING51SG51.XXSGATPVL
VEGA显示器VEGADIS81DIS81.ACIANNAAX
VEGA控制器VEGAMET624MET624.
VEGA导波雷达液位计VEGAFLEX81FX81.AXLTGFHXKMAX
威格物位计VEGAPULS31PS31.XGMHB
威格导波雷达液位计VEGAFLEX82FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA液位计VEGACAL63CL63.CXFGAXKMXX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA液位计VEGASWIPT
威格液位计VEGAWAVE62WE62.XXTGDRKMX
德国VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
威格物位计VEGAPULS67PS67.XXBXXHKMXX
VEGA雷达液位计VEGAPULS61PS61.XXAGPHKMXX
VEGA导波雷达物位计VEGAFLEX83FX83.AXBP
威格导波雷达物位计VEGAFLEX86FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62SONS62.E
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
VEGA超声波液位计VEGASON62SN62.XXAGVDMXX
威格超声波液位计VEGASONS61SONS61.E
VEGA音叉振动开关VEGAWAVE62WE62.XXTGDRKMX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21PSC21.XGBHB
VEGA音叉振动开关VEGAVIB61VB61.XXAGDRKMX
VEGA控制器VEGAMET381MET381.CX
VEGA分析仪VEGAMET341MET341.X
VEGA雷达物位计VXBXATAMXHA
VEGA分析仪VEGAMET861MET861.SC
市场上用的*多的物位计根据原理可以分为:阻旋物位计，音叉物位计，超声波物位计，射频导纳物位计，雷达物位计等。射频导纳物位计，一个正弦波发生器接上一段有限长没屏蔽的导体时，如果这段导体的长度小于正弦波波长的1/4，那么这段导体反射的能量会随着导体的长度的加长而变小，当导体的长度一定时，导体的前端浸入到液体中，反射的能量也会随着浸入液体长度的增加而增大，通过检测反射波的大小而确定液位的高低。现在常用的这种液位计一般都是用作开关量，只检测又或者无。射频导纳物位计的缺点:测量回波的强度还跟浸入的液体的介电常数有关，不能用于介电常数急剧变化的场景，安装时需要标定，精度低。优点:性和性价比较高、通用性强，适应性广。
德国VEGA物位计。物位是现代工业自动控制的重要参数之一，准确的物位测量是连续生产和生产的保障。物位测量仪表是测量罐体内液态、固态、粉尘界面或高度的工业自动化仪表。石油化工物料测量环境多为高温、高乐、黏稠，此类物料的测量适合采用非接触式的测量方式。高精度的仪表是生产的，tigao仪表的智能程度是未来工业发展的趋势。射线法利用射线穿透物质，并且在物质中减弱的特性属于非接触式的测量方式，适用于高温、高压、腐蚀、黏度等恶劣条件下料位的测量。射线物位计的测量原理，放射源在料仓的一侧，探头接收到的射线总量随物料的上升而减少。射线穿过被测物料后由接收器接收，接收器由闪烁体、光电倍增管、前置放大电路组成，射线越强，电流脉冲数越多。
PS69.AXGEFAHSH雷达物位计便宜的
雷达物位计原本是叫作微波物位计的，只是大家都惯了它的俗称雷达物位计，雷达是英文Radio Detection and Raging（无线电探测与测距）首字母的缩写。本篇文章小编主要来给大家讲讲雷达物位计的用途以及它的工作原理是怎样的。
首先，我们来看看雷达物位计的用途吧，雷达物位计采用微波脉冲测量方式，在工业频段可以正常使用，波束能量低。可安装在各种金属、非金属容器或管道中，可测量液体、泥浆、颗粒状物料的液位。进行非接触式连续测量。适用于粉尘、温度和压力变化较大，存在惰性气体和蒸汽的场合。雷达液位计对人体和环境无害，不受介质比重的影响，不受介电常数变化的影响，不需要现场校准。不论是对工业需要，还是对顾客经济实惠的考虑，对于这两者而言都是不错的选择。
雷达物位计的工作原理如下:微波物位计工作方式类似雷达，向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
科威勒拥有多年流量计研发经验。 拥有业内优秀、经验的技术人员，注重产品的优良品质，注重售后服务，以用户使用产品0风险为己任。公司主要经营:天然气流量计，污水流量计，磁翻板液位计，压缩空气流量计，蒸汽流量计，柴油流量计，涡街流量计，涡轮流量计，电磁流量计，椭圆齿轮流量计，金属管浮子流量计；压力仪表:压力表，压力变送器，差压变送器等；温度仪表:热电偶，热电阻；液位计仪表:磁翻板液位计，投入式液位计等系列产品，生产的仪表多广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
SICK卫生型导波雷达液位计使用说明
LFP的导向雷达采用了飞行时间技术测量电磁脉冲。
其通过计算发射脉冲与反射脉冲之间的时间差来测量液位高度，
可手动切割和更换单探针，长度200mm2000 m
过程温度可高达100°C，过程压力可高达10 bar
?盲区小，适用于小型箱体
? 即使更换液体类型也可测量
? 3合1:集成显示、模拟输出（符合NAMUR NE 43标准）和二进制输出
? IP 67的高防护，外壳可旋转
SICK卫生型导波雷达液位计使用说明
SICK推出的LFP卫生型液位传感器可以广泛适
用于油类以及水类混合液体的连续液位测量；
即便是有泡沫的液体以及有沉淀的液体，
Cubic LFP同样也体现了稳定的测量性能。
计算结果既可以是连续值（模拟输出），
也可以是可随意定位的开关点（开关量输出）。
由于LFP的探针十分灵活，既可更换，也可切割，
故能够将传感器集成应用。
LFP Cubic也可用于沉积性液体或泡沫性液体。
该传感器通过四个按钮和一个显示屏可直观地完成设置，
使用、方便。除了可输出离散信号和模拟信号外，
LFP还配备IO-Link接口，可向控制端传输其他有用的处理数据。
?LFP系列适用于有CIP（现场清洗）和SIP（现场杀菌）
?过程温度可达-20 °C ... +150 °C, 过程接口可定制
?接液探杆的长度覆盖300…2000mm，分辩率小于2mm
SICK卫生型导波雷达液位计使用说明
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
