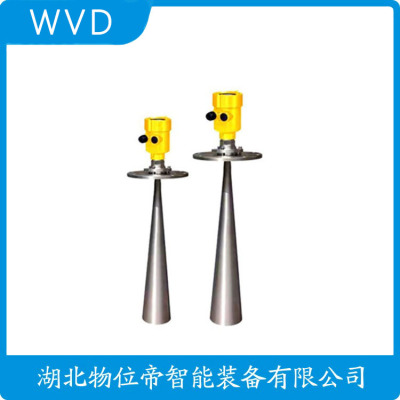

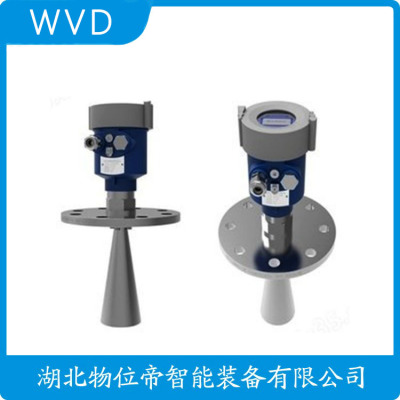

SLN700L-82C00-DS1A-0-BHG-101S-A-0A0-00-0000 04-033
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
PLUSFO
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
一项技术的出现，要与传统技术进行搏杀，可能是鱼死网破两败俱伤，可能是互相妥协和平共处，也可能多方投降一家独大，LoRa与NB-IOT哪个才是物联网的娇宠？物联网的无线通信技术很多，主要分为两类:一类是ZigBeWi-F蓝牙、Z-we等短距离通信技术；另一类是LPWAN（low-powerWide-AreaNetwork，低功耗广域网），即广域网通信技术。物联网的发展对无线通信技术提出了更高的要求，专为低带宽、低功耗、远距离、大量连接的物联网应用而设计的LPWAN也兴起。
（图一:【高频雷达物位计】STALKER PRO II雷达测速仪）
倍加孚（科技）有限公司*设计制造雷达物位计、雷达液位计、雷达料位计、雷达水位计、超声波液位计、磁翻板液位计、磁性浮子液位计、液位计、石英管液位计、浮球液位计、浮标液位计、投入式液位计、射频导纳物位计、磁敏电子双液位计、射频导纳料位开关、 HRS150型 数显洛氏硬度 HR150A型 洛氏硬度计 HRMS45型 数显表面洛氏 XHR150型 塑料洛氏硬度 TH300数显洛氏硬度计 TH310型表面洛氏硬度计 RD-150A1 手动洛氏硬度 RD-150D1电动洛氏硬度 RD-45D1电动表面洛氏硬 RM-150D1型液晶屏数显 TH320型数显全洛氏硬度 HBRS-150型数显洛氏硬 HRBD-150型电动洛氏硬 XHRS-150型电动塑料洛 HR-150A型洛氏硬度计 HRS-150B型加高洛氏硬 HRSD-45型电动表面洛氏 600MRD/LS洛氏硬度计 500MRD洛氏硬度计 500MRA/S洛氏硬度计 500MRA/LS洛氏硬度计 500MRA/L洛氏硬度计 HBRS-150型数显表面洛 HK单管真空计 TH300型数显洛氏硬度计 HBRS150型 数显洛氏硬 HBR-150DT型洛氏硬度计 HBRM-45DT型电动表面洛 HBR-150A型洛氏硬度计 600MRD™ 硬度计 600MRD/L洛氏硬度计 500RA™洛氏硬度 500MRA™洛氏硬度 表显手持式硬度计 全能数显手持硬度计 数显洛氏手持式硬度计HRS-150型数显洛氏硬度 HD945型 光学表面洛氏 HVS10型 数显小负荷维 HV10型 小负荷维氏硬度 HV50型 维氏硬度计 HVS50型 数显维氏硬度 HBV-5型维氏硬度试验机 VC-5A-1维氏硬度计（手 VC-5D1维氏硬度计（自 VCCD-5D-1带装置数 HDV-5A1/5D1数显维氏硬 HBVS-50型数显维氏硬度 HRV-50A型维氏硬度计 HRV-10B型小负荷维氏硬 HRVS-5型数显小负荷维 HRV-5型小负荷维氏硬度 HBV50型维氏硬度计 HBVS50型数显维氏硬度 HBVS-5型数显维氏硬度 HCV-5A1/HVC-5D1维氏硬 HBV-1000型显微硬度计 HBVS1000型数显显微硬 HBV10型小负荷维氏硬度 HBD-945型光学表面洛氏 VD-5D-1数显维氏硬度计
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
但也不排除由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在浮子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。测量误差大安装不符合要求;对于垂直安装浮子流量计要保持垂直，倾角不大于20度;对于水平安装浮子流量计要保持水平，倾角不大于20度;浮子流量计周围100mm空间不得有铁磁性物体;安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。
UTG-22超声波测厚仪 TM250 型超声波测厚仪 TT100系列手持式超声波 TT300手持式超声波测厚 LA-30型超声波测厚仪 LAD-C 高精度超声波测 UTM-101H型智能超声波 CTS-30型袖珍数字式 TT340超声波测厚仪 TT310超声波测厚仪 TT100a超声波测厚仪 TT320超声波测厚仪 CTZ-30型袖珍数字式 HGG系列超声波测厚仪 UTM-102型超声波测厚仪 DM4DL 超声波测厚仪 DM4超声波测厚仪 WM2超声波测厚仪 CL3/CL3DL精密超声波测 TI41、51系列固定一体 QQI试片（a 标准QQI试 ASME国外标准线型像质 SG-1201超声波测厚仪 SG-1202电脑涂层测厚仪 SG-1203电脑涂层测厚仪 LK300高精度超声波测厚 UTG-32涂层测厚仪 CTS-30A袖珍式超声测厚 TT300型手持式超声波测 UTC-22超声波测厚仪 PX7/PX7DL高精密超声波 DM4E超声波测厚仪 超声波测厚仪 MX系列测厚仪 A/B扫描超声波测厚仪M PR—8²超声波测厚 A/B扫描超声波测厚仪P MMX系列超声波测厚仪 UMX/MX3水下超声波测厚 VX声速测定仪 THOR型高穿透力A-扫描 MICROGAGE2超声测厚仪 T-GAGE4超声波测厚仪 Model 25超声波测厚仪 Model 25DL超声波测厚 25 MULTI PLUS超声波多 ECHOMETER超声波测厚仪 TI7F/TI14铸铁超声 AD-3252A/3252B超声波 AD-3253/3253B超声波测 HGH2000B型超声波测厚 HGH2000C型超声波测厚 HGH2000D型超声波测厚 TI-40N超声波测厚仪 MINITEST 400W 超声波 25MX PLUS 八通道超声 25HP超声波测厚仪 25HP PLUS超声波测厚仪 37DL PLUS超声波测厚仪 MG2系列超声波测厚仪 26系列超声波测厚仪 35系列精密型超声测厚 Magna-Mike 8500 霍尔 DC-1000B 超声波测厚仪 DC-2000B 超声波测厚仪 DC-2020B 超声波测厚仪 DC-2030B 超声波测厚仪 DC-2010B 超声波测厚仪 SKCH-1(A)型精密测厚仪 NOVASCOPE 5000*精密 TG110-DL小型数字式 TI--55/TI--56系列超声 FQR7502型涡流导电仪 HGG-25电涡流测厚仪 CL400精密超声波测厚仪 JB4730-94像质计 CTS-35A型非金属超声波 MAGNAPURE 液渗废液处 管线故障寻踪仪/线路寻踪器 HY-4/ZZK-2(数显)自动 DGT1型电缆故障探测仪 MG8502A设备故障分析仪 TJY-2000型地下管道探 690 型设备故障综合诊 VIH-20型旋转机械故障 SITE-X320系列便携式工 MI2093（T-R10K）线路 RD-4000系列地下管线探 Easy Locator易捷管线 GYX-2000型地下管线探 QF1B 电缆探伤仪 IR-0204型红外线测温仪 IR-0204型红外线测温仪 HT-11D型 红外线测温仪 HT-21型 红外线测温仪 T830-T1/830-T2便携式 570系列手持式精密红外 TES-1326 / 1327 红外 testo 850-1/2红外测温 MiniTemp系列便携式红 MX系列便携式红外测温 PhotoTemp?Mx6型照相式 CI系列热偶红外测温仪 MID系列红外测温仪 GP系列在线式红外测温 TX系列红外测温仪 MP50系列红外测温仪 Marathon系列双集成 FP系列食品型红外 CS100红外测温系统（温 AZ8895红外测温仪 AZ8888红外测温仪 AZ8889红外测温仪 AZ8877红外测温仪 AZ8878红外测温仪 AZ8890红外线测温仪 AZ8879红外测温仪 TR-630型 红外测温仪( TR-630型 红外测温仪( 5500/5510便携式红外测 825-T1/T2红外测温仪 825-T3/T4两用红外测温 860-T1/T2/T3红外测温 AZ8868/8886/8866/885 TI213EL型红外测温仪 PT-5LD PT-7LD型红外线 PT-303红外线测温仪(激 PT-305 红外线测温仪( BF系列红外线测温仪(在 BS系列红外线测温仪(防 TI120EL型红外测温仪 ST系列便携式红外测温 3i系列便携式红外测温 F561二合一红外测温仪 MS Plus非接触型红外测 SSW-1型自动真空温度测 SDS系列(双路)电阻真空 Ti30热成像仪 JB4730-94、DL/T821-2 DT8818型非接触式红外 DT-8812/8811/8810红外 DT-8810/DT-8811/DT-8 DT880迷你型红外线测温 DT-8855二合一红外测温 DT-8830二合一红外测温 DT-8831 二合一红外测 DT-8832二合一红外测温 DT-8833二合一红外测温 DT-8835二合一红外测温 DT-8862双激光红外测温 DT-8863双激光红外测温 DT-8865双激光红外测 DT-8867H工业型高温双 DT-8868H工业型高温双 DT-8869H工业型高温双 TI110/315系列便携式红 PhotoTemp™Mx6型 BA系列红外线测温仪 AR872A/AR882A非接触式 FoodPro/FoodPro Plus 826-T1/T2红外测温仪（ 826-T3/T4红外/接触式 testo 850-1/2红外测温 AR872S/AR872/AR882非 AR842A/AR852/AR862A非 AR802/842/852非接触式 AR-812/832非接触式红 TN00系列红外测温仪 TN20系列(激光) 红外测 TN205L 红外测温仪 TN30系列 热电偶& 红外 TN40系列热电偶 & 红外 TCT103 热电偶&红外测 TN1系列便携式红外测温 TN901测温仪 Fluke62红外测温仪 805 迷你红外测温仪 MT-300C红外测温仪 MT-300C+红外测温仪 MT-500经济型红外测温 ST-652红外测温仪(精密 MS-620红外测温仪(精密 DT8859红外测温仪 DT8858红外测温仪 DT8839红外测温仪 DT8838红外测温仪 DT8829红外测温仪 DT8828H红外测温仪 DT8826H红外测温仪 DT8819H 便携式红外测 DT8818H 便携式红外测 DT8811H手持式红外测温 DT8810H 红外测温仪 DT8828 红外线测温仪 DT8819 红外测温仪 DT880B迷你型红外测温 DT882 迷你型红外测温 DT883 迷你型红外测温 IR77L袖珍型红外线测温
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
作为人类获取信息的工具，传感器是现代信息技术的重要组成部分。在传统意义上的传感器输出的多是模拟量信号，本身不具备信号处理和组网功能，需连接到特定测量仪表才能完成信号的处理和传输功能。但智能传感器能在内部实现对原始数据的加工处理，并且可以通过标准的接口与外界实现数据交换，以及根据实际的需要通过软件控制改变传感器的工作，从而实现智能化、网络化。的来说，智能传感有以下几个主要特点及优势:1.精度高智能传感器可通过自动校零去除零点，与标准参考基准实时对比自动进行整体系统、非线性等系统误差的校正，实时采集大量数据进行分析处理，消除偶然误差影响，从而智能传感器的高精度；2.高性与高稳定性智能传感器能自动补偿因工作条件与环境参数发生变化而引起的系统特性的漂移，如环境温度、系统供电电压波动而产生的零点和灵敏度的漂移；在被测参数变化后能自动变换量程，实时进行系统自我检验、分析、判断所采集数据的合理性，并自动进行异常情况的应急处理；3.高信噪比与高分辨力由于智能传感有数据存储、记忆与信息处理功能，通过数字滤波等相关分析处理，可去除输入数据中的噪声，自动提取有用数据；通过数据融合、神经网络技术，可消除多参数状态下交叉灵敏度的影响；4.强自适应性智能传感有判断、分析与处理功能，它能根据系统工作情况决策各部分的供电情况、与高/上位计算机的数输速率，使系统工作在低功耗状态并优化传输效率。
压力变送器高端化发展将促进行业高速迈...
随着我们经济的复苏，人工成本的增加，中低档的压力变送器产品出口的价...
如何处理调试差压变送器无输出的故障
我们都知道差压变送器的应用是广泛，一般情况下，用于管道中的介质直接...
智能压力变送器的特点及故障判断
介绍智能压力变送器概念以及特点。可以对测量数据进行计算、存储和数据处理，还...
差压变送器的迁移故障分析
在工业生产中应用西亚差压变送器测量液面时，如果差压变送器的正、负压室与容器的取压...
压力变送器无输出的时候怎么办？电源、...
当现场压力变送器无输出的时候，我们 先需要判断是哪里出了问题，而是草率地认...
浅谈压力变送器的常见故障及解决措施
压力变送器是工业实践中的常用传感器，压力变送器发展至今已经取得...
压力变送器安装前的注意事项
在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时压力接口不能泄...
差压变送器的安装注意事项
差压变送器与差压源之间导压管的长度应尽可能短，一般在3~50m范围内，其内...
什么是双法兰式液位变送器及原理
什么是双法兰式液位变送器:
双法兰式液位变...
SLN700L-82C00-DS1A-0-BHG-101S-A-0A0-00-0000 04-033
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，*汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离；避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面；不要将导波杆安装在进料口附近；传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术（GPC）。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的优选。
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
SLN700L-82C00-DS1A-0-BHG-101S-A-0A0-00-0000 04-033
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
产品简介
雷达物位计 FB8310雷达物位计
产品概述
FB8310系列传感器是***的雷达式物位测量仪表，测量距离***大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4～20mA模拟信号。
应用
采用***的非接触式测量
采用其稳定的材料制造
测量液体、固体介质的物位
可以测量介电常数＞1.8的介质
测量范围0～20m(可以扩展到35米)
采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
4～20mA输出或数字型信号输出
分辨率1mm
不受噪音、蒸汽、粉尘、真空等工况影响
不受介质密度、粘稠度和温度的变化的影响
过程压力可达40bar
过程温度可达250℃
WP-RD700系列导波雷达物位计
测量原理>>
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部
件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪
表内的接收器接收，并将距离信号转化为物位信号。
B:盲区 F:大量程 E:满仓 D:空高 L:物料高度
★注:使用雷达物位计时，务必使高料位不能进入测量盲区
输入>>
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微
波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离
D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为:L=E-D
输出>>
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参
数将自动使仪表适应测量环境。对应于4－20mA输出。
