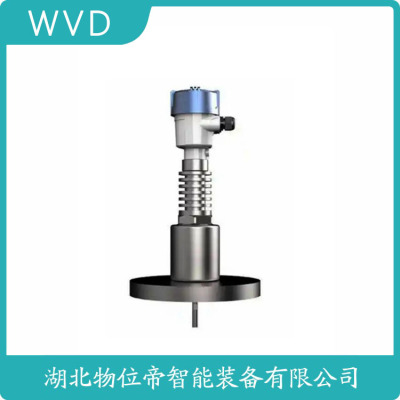

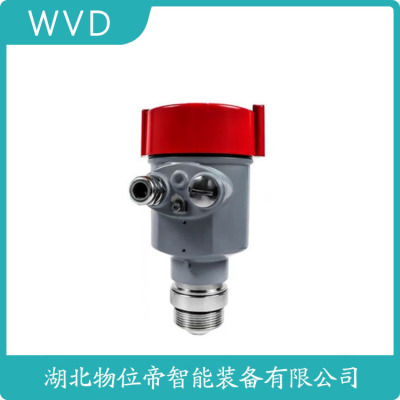

PULS64.AXFYDGHKMAXX雷达物位计厂家

　　PULS64.AXFYDGHKMAXX雷达物位计厂家

　　导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

　　导波雷达液位计的优点

　　1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。

　　2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外

　　3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。

　　4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。

　　5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。

　　6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。

　　7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

　　膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

　　导波雷达液位计的功能特性

　　用导波雷达液位计测量液位是合适的方法

　　导波雷达液位计测量不受水箱形状的影响

　　导波雷达液位计不受介电常数、温度、压力、密度的影响

　　不受仓库表面变动、粉尘、蒸汽、泡沫的影响

　　导波雷达液位计的测量长度可以灵活改变，不需要标定

　　测定结果为高精度、再现性、高分辨率

　　测量范围是二十四米

　　适用介质温度范围-50 600

　　适用压力范围为40bar

　　导波雷达液位计有多种探针类型和材质

　　可以选择数字显示

　　导波雷达液位计的安装

　　1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。

　　2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。

　　导波雷达液位计原理

　　从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

　　在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。

　　德国E+H导波雷达液位计FMP52

　　FMP51  带涂层的探杆，适用于腐蚀性的介质的液位测量

　　应用

　　• FMP51 - Premium 仪表，用于液位测量和界面测量

　　• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用

　　认和 USP Cl. VI 认材料

　　• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量

　　• 较大量程:45 m (148 ft)

　　•

　　过程连接:3/4"螺纹，或法兰

　　•

　　温度范围:–196…+450 °C (–321…+842 °F)

　　•

　　压力范围:–1…400 bar (–14.5~5 800 psi)

　　•

　　提供下列系统集成接口:

　　– 4...20 mA HART (模拟量信号)

　　– PROFIBUS PA (Profile 3.02)

　　–

　　基金会现场总线(FF)

　　•

　　可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪

　　表测量)或 SIL 3 (同构冗余测量)等级，

　　通过 TÜV 认，符合 IEC 61508 标

　　准

　　优势

　　•

　　测量:

　　–

　　存在波动液面和泡沫液面时

　　–

　　介质类型改变时

　　–

　　存在粉尘的应用场合中(仅适用于 FMP54)

　　•

　　适用范围广

　　•

　　内置数据储存单元

　　•

　　工厂预标定探头长度

　　•

　　全中文显示的直观菜单引导式操作方法

　　•

　　便捷地集成至控制系统或资产管理系统中

　　• 准确的仪表诊断和过程诊断，有助于发现问题

　　•

　　防爆认:ATEX、IEC Ex、CSA、FM、NEPSI

　　压力设备指令(PED) (仅适用于 FMP54)

　　3A 认(仅适用于 FMP52)

　　物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31  PMP11，PMC11,PMC131 等现货。

　　导波雷达液位变送器

　　规范书

　　西北电力设计院

　　2010年8月

　　目录

　　1. 总则

　　2. 技术要求

　　2.1设备运行环境条件:

　　2.2规范和标准

　　2.3 设备规范

　　3.供货范围

　　4.备品备件

　　5.对卖方（代理商）的资格及资信要求

　　6.工程技术服务

　　7.包装运输

　　8.资料交换要求

　　1. 总则

　　1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。

　　1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。

　　1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。

　　1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。

　　1.5  卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。

　　1.6投标书及合同规定的文件,均应使用单位制(SI)。

　　1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

　　1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。

　　2.0  技术要求

　　2.1设备运行环境条件:

　　多年平均气压                1010.4hpa

　　多年平均气温                26.7℃

　　端高气温                36℃

　　端气温                18.8℃

　　多年平均相对湿度            84%

　　地震设防烈度 :              8度

　　安装地点:                  室内

　　规范和标准

　　本规范书中涉及的规范、 标准均应为版本,如卖方使用本

　　规范以外的规范和标准，应征得买方的同意。

　　引用的规范和标准如下:

　　美国防火协会（NFPA）

　　ANSI/NFPA    70             国家电气规范

　　ANSI/NFPA    496            电气设备外壳的净化和密封

　　美国电气和电子工程师协会（IEEE）

　　ANSI/IEEE    472         冲击电压承受能力导则（SWC）

　　UL 508                  工业控制设备

　　UL 913                  用于等级I/II/III、区域1的危险场所的本安设备及其相关设备

　　IEC 电工委员会

　　IEC 60348               电气测量设备的要求（78）

　　IEC 60529               外壳防护等级（IP码）（EQV）

　　FM 工厂互

　　FM Class No.3610        用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备

　　FM Class No.3611        用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备

　　FM Class No.3615        防爆型电气设备的一般要求

　　2.3 设备规范

　　2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。

　　2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。

　　2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。

　　2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。

　　2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。

　　2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。

　　2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传

　　安装规范与精度保障要点

　　安装位置应距仓壁>200mm，倾斜度<3°。导波雷达探杆垂直度要求每米弯曲<1mm。某溶剂罐测试显示，5°倾斜会导致1%满量程误差。最新电子水平仪实时显示安装偏差，辅助调校精度0.1°。定期校准采用靶板法，空罐验证误差应<0.05%FS。
