导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。

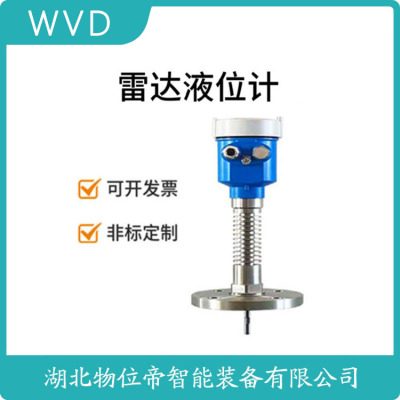

导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
一、定义
杆式导波雷达液位计是一种接触式物位测量仪器，它使用导波杆直接插入测量介质，通过导波杆内的雷达波的反射来测量液位高度。
二、工作原理
杆式导波雷达液位计基于时域反射原理（TDR）工作。它以高频振荡器为基础，发射电磁脉冲，这些脉冲沿着导波杆向下传播。当被测介质表面遇到时，部分电磁脉冲会反射回来形成回波。通过测量发射波和反射波的运行时间，可以计算出液位高度。具体来说，运行时间可通过公式t=2d/c（其中d为液位高度，c为雷达波在介质中的传播速度，通常接近光速）转换为液位高度。
三、特点高精度:由于采用雷达波进行测量，杆式导波雷达液位计具有高精度，能够满足各种液位测量的需求。高反应速度:雷达波的传播速度快，因此杆式导波雷达液位计能够迅速响应液位变化，提供实时的液位信息。性好:杆式导波雷达液位计的结构设计合理，能够适应各种恶劣的工况环境，确保长期稳定运行。适用范围广:杆式导波雷达液位计可以用于各种液体、颗粒及粉末的液位测量，能够适应不同介质的要求。
四、应用场景
杆式导波雷达液位计广泛应用于各种工业领域，如石化工业中的储罐、反应釜等；食品工业中的糖浆储存罐、烘烤炉等；以及污水处理行业中的污水池、沉淀池等。此外，它还可以用于电力行业中的水库、大型油罐等液位测量。
五、注意事项在选择杆式导波雷达液位计时，需要考虑被测介质的性质（如介电常数、电导率等），以确保测量结果的准确性。安装时需要注意导波杆的长度和插入深度，以确保测量范围符合实际需求。定期对杆式导波雷达液位计进行维护和保养，可以延长其使用寿命并保持测量精度。
综上所述，杆式导波雷达液位计是一种高精度、高反应速度、性好的液位测量仪器，广泛应用于各种工业领域。在选择和使用时，需要根据实际需求进行综合考虑。
主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。
5302 型用于测量液位和界面。
5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号
FOUNDATION® 现场总线
Modbus过程温度 752 ºF (400 ºC)。请参阅 《产品数据表》了解完整的数据规格温度-320 ºF (-196 ºC)过程压力模拟量4-20mA叠加HART® 通讯 和 FOUNDATION® 现场总线防爆认本质 (IS) 或防爆/防火认（ATEX、CSA、IECEx、FM...）显示单元5 位集成式显示器（可选）输出变量液/料位，界面，空高，界面距离，上部产品厚度，体积，液位速率，信号强度，壳体内部温度，百分比量程外壳带双腔室的聚氨酯涂层模铸铝制或不锈钢 外壳。外壳防护等级Type 4X、IP66、IP67现场总线功能链路主设备（备用 LAS），PlantWeb 警报信息，设置向导现场总线模块资源模块、3 个转换模块、6 个模拟输入 (30 ms)、PID (40 ms)模块、计算模块、输入选择器、输出选择器 (65 ms)、信号表征器 (75 ms)组态工具罗斯蒙特 Radar Master、375 现场手持通讯器、AMS Suite:智能设备管理器、DeltaV 或其他兼容 DD 或 EDDL 的主机系统。
安装规范与精度保障要点
安装位置应距仓壁>200mm，倾斜度<3°。导波雷达探杆垂直度要求每米弯曲<1mm。某溶剂罐测试显示，5°倾斜会导致1%满量程误差。最新电子水平仪实时显示安装偏差，辅助调校精度0.1°。定期校准采用靶板法，空罐验证误差应<0.05%FS。
