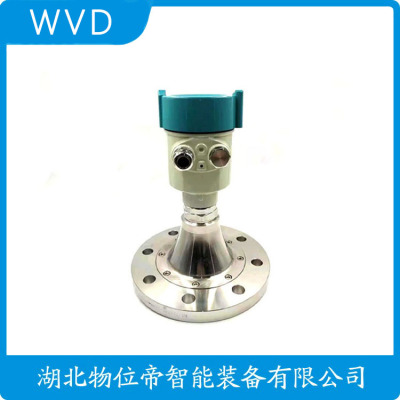

BR670A1A1AB3D1雷达物位计制造厂家
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3x10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆大测量范围为6.1 m，柔性杆为大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点，用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点，用它来代表液位的零点(低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
安装规范与测量精度保障
传感器安装应避开进料口，小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验参考距离误差应＜0.05%FS。
原 理
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与到被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微波脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
特 点
由于采用了的微波处理器和*的EchoDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。
多种过程连接方式及探测组件的型式，使得CDGW系列导波雷达物位计适用于各种复杂工况。如:高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
技术参数
应用:液体测量,高温高压工况,复杂过程条件
zui大量程: 缆:30m/棒:6m
测量精度:±10mm
过程连接:G1½A/G2A/1½NPT
探测组件材料:不锈钢316L/陶瓷
钢缆/棒直径:￠6mm/￠10mm
过程温度:-200～400℃
过程压力:真空～400bar
信号输出:两线制4～20mA/HART
安装要求
在整个量程内确保缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如:人梯、限位开关、加热设备、支架等。另外须注意缆或棒不得怀加料料流相交。
安装仪表时还要注意:zui高料位不得进入测量盲区；仪表跑罐壁保持一定的距离；仪表的安装尽可能使缆或棒方向怀被测介质表面垂直。
安装在防潮区域内的仪表遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表接大地。
测量盲区
从测量的基准面向下的一段区域内缆或棒zui低部位无法测量的一段区域内是导波雷达物位计的测量盲区。
选型指南
CDGW540高温高压型
P
标准型（非防爆）
I
本安型（ Exia ⅡC T6）(只可选用铝外壳)
探测组件形式/材料/过程温度
A
缆式/￠6mm/不锈钢316L/陶瓷/-200～＋400℃
B
棒式/￠10mm/不锈钢316L/陶瓷/-200～＋400℃
过程连接
GP
螺纹G1½A
KP
螺纹G2A
NP
螺纹1½NPT
外壳/防护等级
S
塑料/IP66
A
铝/IP66
电缆进线
M
M20＊1.5
N
1½NPT
现场显示
A
带
X
不带
编程器
B
带
X
不带
zui大量程
A
缆:30m
B
棒:6m
BR670A1A1AB3D1雷达物位计制造厂家
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
雷达物位计是过程控制自动化领域十分重要的连续控制物位仪表，广泛应用在电力、石化等行业。其主要是由发射装置、接收装置、信号处理器、天线、操作面板、显示面板、故障报警器等部件组合而成。与超声波液位计类似，雷达物位计的工作原理也是基于发射、反射、接收三个步骤来进行的，即雷达物位计的天线以波束的形式发射电磁波信号，该发射波在遇到被测物料表面后产生反射，而反射回来的回波信号仍由同一天线进行接收，接着，信号会经过智能处理器计算出介质与仪表探头之间的距离，再将数据送至终端显示器进行显示、报警、控制等后续工作。
为适应不同介质和工况的不同需求，计为现有以下不同型号的雷达物位计与之相匹配:
Rada-11低频脉冲雷达物位计:采用杆式天线，PP、PTFE材质，抗腐蚀性强；
Rada-21高频脉冲雷达液位计:可配置小喇叭天线，适用于小容器和较小导波管的测量；
Rada-22高频脉冲雷达料位计:瞄准器的采用，有效提高了倾斜固料测量的性；
Rada-31调频连续波雷达物位计:采用高频的双核处理技术，使回波信号处理更，更。
一、夹套侧浮筒导波雷达液位计--产品概述:
江苏润仪生产的夹套侧浮筒导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有*的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
二、夹套侧浮筒导波雷达液位计--产品主要技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
三、产品优点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
四、产品测量原理:
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
五、产品输入:
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
六、产品输出:
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
七、产品测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
八、产品安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
十、产品安装图:
图一（安装指南）
图二（导波管）
1、特点:
< 采用的非接触式测量
< 采用其稳定的材料制造
< 测量物体、固体介质的物位
< 可以测量介电常数＞1.8的介质
< 测量范围0…20m(可以扩展到35米)
< 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
< 4…20mA输出或数字型信号输出
< 分辨率1mm
< 不受噪音、蒸汽、粉尘、真空等工况影响
< 不受介质密度、粘稠度和温度的变化的影响
< 过程压力可达4MPa
< 过程温度可达250℃
基本参数
产品名称
智能高频雷达物位计
产品型号
YLPS系列
测量范围
6、10、15..70、80m
供电电源
DC24V（*标配）/ AC220V
输出信号
4-20mA（*标配）/ Hart通讯 / RS485 Modbus通讯
防爆等级
Exia IlC T6 Ga / Exd ia lIC T6 Gb
防护等级
IP67 / IP68
安装方式
螺纹 / 法兰
2、YLPS6系列智能雷达液位计仪表参数（*新款）:
（1）YLPS6805型技术参数:
应 用: 各种腐蚀的液体
测量范围: 10米
过程连接: 螺纹、法兰
介质温度: -40～130℃
过程压力: -0.1～0.3MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（2）YLPS6806型技术参数:
应 用: 耐温、耐压、轻微腐蚀的液体
测量范围: 30米
过程连接: 螺纹、法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～4.0MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（3）YLPS6807型技术参数:
应 用: 卫生型液体存储容器、强腐蚀性容器
测量范围: 20米
过程连接: 法兰
介质温度: -40～150℃
过程压力: -0.1～0.1MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（4）YLPS6808型技术参数:
应 用:固体料、强粉尘、易结晶、 结露场合
测量范围: 70米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（5）YLPS6809型技术参数:
应 用: 固体颗粒、粉料
测量范围: 液体 30米/ 固块 20米/ 固粉 15米
过程连接: 螺纹、法兰
介质温度: -40～250℃
过程压力: -0.1～4.0MPa (平板法兰)、-0.1～0.1MPa（万向法兰）
精 度: ±10mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（6）YLPS6810型技术参数:
应 用: 固体料、强粉尘、易结晶、 结露场合
测量范围 : 80米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（7）YLPS6PB型技术参数:
应 用: 强腐蚀性液体，有搅拌工况可以用
测量范围 : 40米
过程连接: 法兰（小DN50）
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～1.6MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
ULR80X 智能导波雷达液位计发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
ULR80X 智能导波雷达液位计优势及应用
1.雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等；
2.可以在真空中测量可以测量介质常数>1.2的介质，测量范围可达70m；
3.供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4.非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5.不受噪音、蒸汽、粉尘、真空等工况影响；
6.不受介质密度和温度的变化，过程压力可达400bar,介质温度可达-200℃至800℃；
7.安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；
8.调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
智能导波雷达液位计现货供应技术参数:
精度 液体:量程小于15m时，±0.1mm；量程大于15m时，测量值±0.2%
固体:20mm±0.05%
温度飘移 0.01%/℃
重复性 1mm
介质温度 -50～250℃
法兰温度 -30～200℃/-30～150℃防爆型
环境温度 -30～60℃/-30～55℃防爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 22mA
供电 18～35VDC/ 小于28VDC防爆型
外壳材料 铸铝还氧涂层
防护等级 NEMA(IP68)
防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3
重量 2Kg(无探头)
注意事项
1.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2.若介质为低介电常数当其处于低液位时，罐底可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3.理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4.对于过溢保护，可定义一段距离附加在盲区上。
5.小测量范围与天线有关 。
