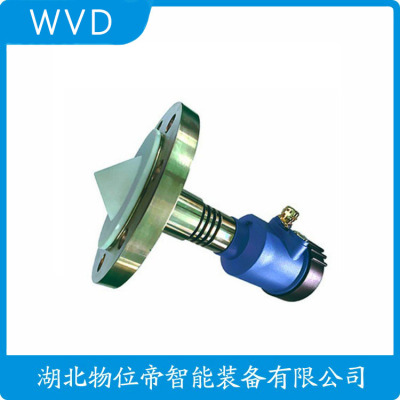

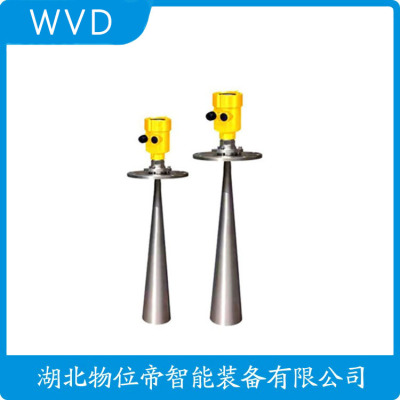

CPR6700-XXGTT2HAMAXJT雷达料位计质量好的
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
JN-WSCLK434射频导纳液位计说明
概述
射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。
JN-WSCLK434射频导纳液位计特点
▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。
▲多种信号输出，方便不同系统配置。
▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲适用于酸、碱等强腐蚀性液体的测量。
▲完善的过流、过压、电源性保护。
JN-WSCLK434射频导纳液位计技术
1.检测范围:0.01~30m
2.检测范围:0.01~30m
3.精 度: 0.5级
4.承压范围: -0.1MPa~32MPa
5.探耐温: -50~250℃
6.环境温度: -20~60℃
7.储存温度:-55℃～+125℃
8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯
9.供电电压: 12～28VDC（需经栅供电）
10.固定方式:螺纹安装M20×1.5、M32×2，
法兰安装DN25、DN40、DN50。规格可按要求定制
11.接湿材质: 316不锈钢、1Gr18Ni19Ti或聚四氟乙烯
12.长期稳定性: ≤0.2%FS/年，
13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）
14.防爆等级: 隔爆ExdⅡC T5
15.防护等级:IP67
16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH
JN-WSCLK434射频导纳液位计型谱
型号
基本代码
说明
JN-WLALL3008
导波雷达物位计
防爆
P
标准型（非防爆）
I
本安型（ExiaⅡCT1~6）
D
本安型+隔爆型（ExdiaⅡCT1~6）
一体化过程连接/材质
G
G11/2A螺纹/不锈钢
N
11/2NPT螺纹/不锈钢
C
法兰DN50 PN1.6/不锈钢
D
法兰DN80 PN1.6/不锈钢
E
法兰DN100 PN1.6/不锈钢
F
法兰DN150 PN1.6/不锈钢
H
法兰DN200 PN1.6/不锈钢
K
法兰DN250 PN1.6/不锈钢
Y
约定
密封温度
P
普通密封:（-40~100）℃
G
高温密封:（-40~250）℃带散热器
外壳/天线防护等级
P
塑料/IP65
L
铝/IP67
电气接口
M
M20*1.5
N
1/2NPT
现场显示
V
带
X
不带
编程器
B
带
X
不带
型号定制
WT
本文章主要介绍了:高频雷达液位计盲区,雷达液位计的罐旁指示器,雷达液位计导波反射等信息
罗斯蒙特540系列二线制雷达液位变送器
罗斯蒙特540系列二线制雷达液位变送器具有**性能，适用于广泛的应用及过程条件。540系列由5401（-6GHz）型和5402（-26GHz）型两种型号组成。为获得**限度的灵活性，每种型号都可配备各种类型的天线。
由于采用双重信号变送器和接收器——双端口技术使其具有出的测量性
采用抗冷凝天线，变送器导波管对于涂层不敏感
由于采用圆化波，使来自障碍物/储罐壁的回波减少
罗斯蒙特RadanMaster具有轻松组态和“测量与学”功能
具有的工厂管控网（PlantWeb）功能
罗斯蒙特560雷达液位变送器
(雷达液位计导波反射)
在工业应用当中，液位计种类繁多，不同的现场工况对应不同的液位计，如果要说哪款液位计是好的，真的很难决择，不同的介质、不同的需求是不一样的，选择一款液位计有众多的标准，所以我们要一分为二的区别对待。下面跟随瑞凌一起探讨雷达液位计与超声波液位计的一些应用
1、雷达液位计应用
在近些年，雷达液位计价格与超声波液位计差不太多，且其性能明显优于超声波液位计，所以也开始被更多地使用了。
雷达信号的运行时间不受温度、雨水、风、雾的影响。
雷达传感器测量精度为+/-2mm，不受外界影响。
雷达传感器不存在"盲区"，不需占用很多空间。
(雷达液位计导波反射)
超声波用的是声波，雷达用的是电磁波，这才是更大的区别。而且超声波的穿透能力和方向性都比电磁波强的多，这就是超声波探测现在比较流行的原因。
主要应用场合的区别:
超声波和雷达主要是测量原理的不同，而导致他们的不同的运用场合。雷达是鉴于被测物质的介电常数的，而超声波是鉴于被测物质的密度的。所以介电常数很低的物质雷达的测量效果就要打折扣，对于固体物质一般也推荐用超声波。同时雷达发射的是电磁波，不需要传播媒介，而超声波是声波，是一种机械波，是需要传播媒介的。另外波的发射方式元件不同，如超声波是通过压电物质的振动来发射的，所以它不可能用在压力较高或负压的场合，一般只用在常压容器。而雷达可以用在高压的过程罐。雷达的发射角度比超声波大，在小容器或瘦长的容器不推荐用非接触式雷达，一般推荐导波雷达。就是精度的问题，当然了，雷达的精度肯定是比超声波高，在储罐上肯定是用高精度雷达的，而不会选超声波。至于价格方面，一般情况下超声波比雷达低，当然一些大量程的超声波价格也是很高的，如6～70米的量程，这时雷达也达不到，只能选超声波。
(雷达液位计导波反射)
罗斯蒙特雷达液位计SaabTankRadarRex利用非接触雷达测量方法、无活动零件、只有天线伸入储罐内部环境，从而达到无与伦比的性。如今对于雷达液位测量，目前主要存在两种调制方法:脉冲法，测量脉冲到达产品表面并返回所用的时间，脉冲雷达液位计主要适用于精度要求较低的应用场合；调频连续波(FMCW)，可提供高精度的测量值，高性能雷达液位计采用这种方法。
为提高精度，罗斯蒙特雷达液位计TankRadarRex配备一些内置的功能，下面分别介绍:
1、数字参考
罗斯蒙特雷达液位计需要内部参考基准，使雷达的扫描呈对线性，与线性度的偏差都将产生相应的误差。为达到高的精度，SaabTankRadarRex采用数字晶体振荡器，可以达到利用目前技术水平所能提供的稳定的参考基准。
(雷达液位计导波反射)
霍尼韦尔（中国）提供Trendview数据记录器和的分析软件套件，
以满足用户的数据记录需求。有三种型号可供选择，可显示水平和垂直图表，
数字值和条形图的各种组合。为了补充这些记录器，霍尼韦尔（中国）提供TrendManager软件套件。
该工具包有助于绘制连续和批量数据的图形，分析和存档数据，
配置无纸记录器，设置记录器数据的预定上传或实时采集数据，
并将其导出到其他软件包（如Excel）。该软件套件包括TrendViewerPro，
TrendManagerPro，TrendServerPro，带OPC服务器的TrendServerPro和数据库管理工具。
适用于需要在单个设备中进行记录和控制的过程。
(雷达液位计导波反射)
1MHZADCP传感器
名称 技术参数
工作频率 1MHZ
测量主河道宽度 0.85m至30m
盲区 小0.5m
单元层数 256层
单元尺寸 动态可调
三波束 带水平两波束及垂直水位波束
水平波束角指向角 不大于1.4°
旁瓣*** >60dB，垂直波束指向角不大于3.8°
水平超声波夹角 130°
数据输出 实时水位、单元流速、断面面积、流量、水量等数据
流速测量范围 ±10米/秒
流速分辨率 0.001米/秒
流速准确度 ±1%实测流速
水位测量范围 0.15米至30米（从表面开始计算）
水位准确度 ±0.006米（＜6米），±0.1%FS（≥6米）
陶瓷水位压力传感器 量程30m
工作电压 DC7-15V
通讯协议 MODBUS-RTU,SDI-12
温度传感器
测量范围 -5°C?45°C
温度精度 ±0.05度
倾斜角度传感器精度 ±0.2度
传感器工作状态自诊断功能 传感器故障，被障碍物遮挡，被粘附等内蒙古双频差分计术品牌企业
(雷达液位计导波反射)
了解更多关于:雷达液位计的死区设置，杰创雷达液位计，uka雷达液位计，雷达液位计设置方法，罗斯蒙特雷达液位计调试，导波雷达液位计安装需要什么，雷达液位计水汽大，江苏导波雷达液位计，雷达液位计测内浮顶，saab雷达液位计，雷达液位计 图例，vega蓝牙连接雷达液位计，导波雷达液位计检修注意事项，雷达液位计专家，德国e+h 雷达液位计，威格雷达液位计说明书，雷达液位计厂家vage，雷达料位计和雷达液位计，雷达液位计量程如何设置，雷达液位计
CPR6700-XXGTT2HAMAXJT雷达料位计质量好的
导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。
4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。
5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变，不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
CPR6700-XXGTT2HAMAXJT雷达料位计质量好的
导波雷达液位计是一种智能型液位计，由于其设计合理、适应性强、被广泛应用于炼油、化工、医疗等行业。这种液位计有多种形式，主要分为导波探杆、缆绳式两种。导波雷达液位计广泛适用于石油、化工、水处理、等行业的物位测量，具有、精度高、寿命长、稳定、安装维护方便等特点。
(1)当测量液态物料时，传感器的轴线和介质表面保持垂直;当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。(2)尽量避免在发射角内有造成假反射的装置。要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近，虚假反射信号越强)。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。(3)要避开进料...
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计适用特点:
首先，导波雷达液位计的度是很高的。因为导波雷达液位计采用的是雷达电磁波，它是不会受到周围环境的影响的，并且，导波雷达液位计与储蓄和介质是没有的接触的，所以即使在很恶劣的环境下，导波雷达液位计也能够准确的进行液位测量。
其次，导波雷达液位计的频率高并且性能很强。因为导波雷达液位计加大了测量距离和精度，并且它其中的天线和处理器也被优化处理了，所以它能够进行更高速率的信号分析，它的性能得到了很大的提升。
除此之外，导波雷达液位计的波束角是很小的，所以它散发出来的能量是很几种的，这样测量的数据就会更加的准确。并且与此同时，它还能够增强回波，这样就能够很好的避开干扰物，使用起导波雷达液位计来就更加的方便。
，导波雷达液位计的适用范围是很广的，它可以在球罐、卧罐、柱形罐等容器中很好的应用，并且它能测量的液体范围也是很广的，比如盐碱、硝酸、工业废水等等，或者是石灰、浆液等等，导波雷达液位计够的测量。
