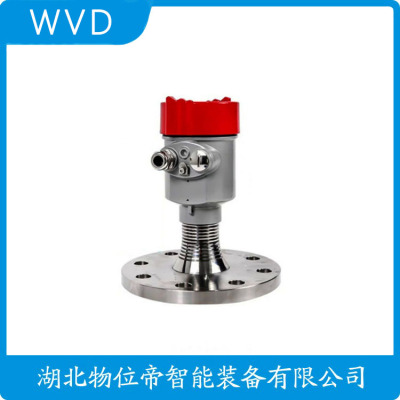

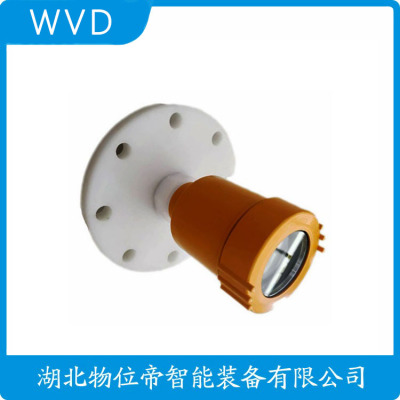

CPR6100-GPXSFB雷达液位计厂
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
CPR6100-GPXSFB雷达液位计厂
雷达物位计的测量效果
雷达物位计是*的雷达式物位测量仪表，测量距离zui大20米，可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。
雷达物位计采用*的非接触式测量，其稳定的材料制造，测量液体、固体介质的物位，两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响。雷达物位计不受介质密度、粘稠度和温度的变化影响，过程压力可达40bar，过程温度可达220℃， 分辨率1mm，无盲区，高精度。
雷达物位计两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品，测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。雷达物位计高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保稳定和的测量。
即使工况比较复杂的情况下，雷达物位计存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。雷达物位计是26G高频雷达式物位测量仪表，输出4-20mA模拟信号，测量zui大距离可达70米；天线被进一步优化处理、新型的微型处理器可以对信号进行更高速率的分析和处理，使仪表能够在反应釜、固体料仓等复杂的测量环境有效工作。
雷达物位计天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接受和处理，传输信号经电子信息处理单元自动转换成物位信号。雷达物位计天线尺寸小，便于安装；非接触性雷达，无磨损，不产生污染，腐蚀、泡沫、水蒸气、粉尘、压力、温度等对雷达的影响微弱，严重粉尘环境对雷达测量影响微弱，波长更短，对倾斜的固体的表面有的反射能力。
Magnetrol麦格纳邱液位设备 700系列高性能导波雷达液位计 704、705、706
常用型号:
705-510a-110/7mr-a110-120 :
705-510A-110/7MA-A110-181:
705-51AA-110/7MS-A578-120 :
705-510A-110/7MS-A578-120:
705-510A-110/7MA-A110-110
正常货期:货期 8-10周，急需货期现货可以联系店主安排调货
Eclipse增强型705是采用具有性的导波雷达（GWR）技术，两线制， 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆，并提供更强的性，正如SFF=91％的失效系数所表现的，允许它在SIL 3回路中使用。
Eclipse 705系列高性能导波雷达液位计
ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计，它是把接线室和电子线路室分别安装在同一个平面上，***优化的倾斜角度更方便接线、组态和观察显示。
ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。
技术
导波雷达
Eclipse 705系列高性能导波雷达液位计
低功耗脉冲雷达 结合了时域反射原理 、等效采样（ETS）与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播，它聚焦于能量，并产生比非接触式雷达更有效的系统。
可测量低介电常数介质（εr ≥ 1.4）
容积输出
连接/拆卸探杆轴套
可在蒸汽工况中使用及忽视泡沫
IS, XP与非易燃认
忽视挂料
原理
ECLIPSE导波雷达变送器是基于TDR技术。（时域反射原理）TDR利用导波（探杆）传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气（εr= 1）的液体表面时，一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间，从而实现对液位（固体料位）的***测量 更多导波雷达产品
Magnetrol主要产品:
1、MAGNETROL液位计
2、MAGNETROL变送器
3、MAGNETROL液位开关
4、MAGNETROL浮筒液位变送器
5、MAGNETROL磁浮子液位计
6、MAGNETROL热式气体质量流量计
7、MAGNETROL浮球液位开关
8、MAGNETROL超声波液位计
9、MAGNETROL液位变送器
Magnetrol型号产品名称型号
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800
09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001
09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126
Magnetrol XC35-1S40-CDHXC35-1S40-CDH
Magnetrol F10-1D22HM7F10-1D22HM7
Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ
Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA
Magnetrol B35-PB30-FNAB35-PB30-FNA
870-102-00 | Magnetrol Pcb870-102-00
09-5131-001 | Magnetrol Pcb09-5131-001
810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01
09-5125-001 | Magnetrol Control Board09-5125-001
345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100
030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050
2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800
Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080
Orion lnstuments浮球开关F9K-2400-070
Magnetrol浮球开关910-WMH2-010
Magnetrol液位计705-510A-110
Magnetrol传感器705-510A-100-WH
Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1
Magnetrol液位开关B75-1B20-FAD
Magnetrol导波雷达液位计7MS-A118-125-WH
Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M
Magnetrol导波雷达液位计传感器705-510A-110-WH
Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210
Magnetrol液位计705-510A-110/7MS-A118-350TK
Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130
Magnetrol开关组件089-7401-110
Magnetrol流量变送器TA2-A1BO-131
Magnetrol流量变送器TMR-A23A-018
Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018
Magnetrol流量变送器TA2-01B1-130
Magnetrol液位变送器E3B-KG3A-H1C
Magnetrol液位变送器E3A-PG3C-H11
Magnetrol液位变送器E3F-KQ4C-H1F
Magnetrol液位变送器705-510A-110
Magnetrol液位装置089-8301-002
Magnetrol雷达液位计R82-510A-011
Magnetrol雷达液位计RAA-A440-100
Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320
Magnetrol液位开关T31-002N-BOB
MAGNETROL水流开关F50-1A2C-CKP
Magnetrol液位开关T35-O02N-BOB
Magnetrol液位开关962-50AO-010
Magnetrol液位开关B4O-5C20-FAM
Magnetrol液位开关B40-5C20-R1M
Magnetrol液位开关B40-1B6O-R1M
Magnetrol液位开关335-AA1A-G5P
Magnetrol液位开关 355-510A-10B
Magnetrol液位开关C29-1B20-CLA
Magnetrol液位开关T20-1B2A-BKP
Magnetrol液位开关T31-002N-BOB
Magnetrol液位开关T31-004A-A4P
Magnetrol液位开关T35-002N-B01
Magnetrol液位开关TD2-8D00-0G1
美国MAGNETRO变送器706
美国MAGNETROL开关
美国MAGNETROL开关A10系列
美国MAGNETROL流量计
美国MAGNETROL流量开关F10
美国MAGNETROL指示器
Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015
Magnetrol雷达液位计705-510A-110/7MA-A11
0-180
Magnetrol开关组件CDD（89-7401-124）Magnetrol,585593-03-001
Magnetrol液位计XT35-O02N BOB #1
Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001
Magnetrol液位开关961-50AO-010/9A1-A11A-008
Magnetrol电路板Z31-2844-001
Magnetrol液位开关B73-2B30 585847-02-002
Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190
Magnetrol.C29-1N40-BCC NO608867-01-001
Magnetrol液位开关089-7401-200/DPDT
Magnetrol开关组件FDD（89-7401-097）Magnetrol,585593-02-005
Magnetrol开关组件BDR（89-7401-097）Magnetrol,585593-08-008
Magnetrol开关组件FDM（89-7401-098）Magnetrol,585593-06-001
Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001
Magnetrol液位计705-510A-110/7MA-A110-080
Magnetrol雷达液位计704-511A-140/7MR-A118-116
Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106
Magnetrol水位变送器NO.705-510-110
Magnetrol导波雷达液位计（含不锈钢测量筒）705-510A-110&7MF
Magnetrol.K35-2B30-BNB NO 598354-01-002
Magnetrol流量开关F50-1B2F-FNT
Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O（
Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-（
MAGNETROL液位开关
MAGNETROL开关TD2-8DOO-OG2/TMC-A110-005
SICK卫生型导波雷达液位计使用说明
LFP的导向雷达采用了飞行时间技术测量电磁脉冲。
其通过计算发射脉冲与反射脉冲之间的时间差来测量液位高度，
可手动切割和更换单探针，长度200mm2000 m
过程温度可高达100°C，过程压力可高达10 bar
?盲区小，适用于小型箱体
? 即使更换液体类型也可测量
? 3合1:集成显示、模拟输出（符合NAMUR NE 43标准）和二进制输出
? IP 67的高防护，外壳可旋转
SICK卫生型导波雷达液位计使用说明
SICK推出的LFP卫生型液位传感器可以广泛适
用于油类以及水类混合液体的连续液位测量；
即便是有泡沫的液体以及有沉淀的液体，
Cubic LFP同样也体现了稳定的测量性能。
计算结果既可以是连续值（模拟输出），
也可以是可随意定位的开关点（开关量输出）。
由于LFP的探针十分灵活，既可更换，也可切割，
故能够将传感器集成应用。
LFP Cubic也可用于沉积性液体或泡沫性液体。
该传感器通过四个按钮和一个显示屏可直观地完成设置，
使用、方便。除了可输出离散信号和模拟信号外，
LFP还配备IO-Link接口，可向控制端传输其他有用的处理数据。
?LFP系列适用于有CIP（现场清洗）和SIP（现场杀菌）
?过程温度可达-20 °C ... +150 °C, 过程接口可定制
?接液探杆的长度覆盖300…2000mm，分辩率小于2mm
SICK卫生型导波雷达液位计使用说明
CPR6100-GPXSFB雷达液位计厂
调频连续波80G 雷达物位计采用调频连续波（FMCW ）技术。天线发射高频的调频雷达信号，雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻，发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号，经傅里叶变换（FFT ）得到反射回波的频谱，并以此计算得出待测目标的距离。
80G 雷达相对于26G 或6G 雷达具有频率更高，波长更短，波束角更小，能量更加集中的特点；加上FMCW 技术的应用，使其具有以下特点:1. 量程大，盲区小；2. 波束角小，天线尺寸小，便于安装。受罐体接管尺寸、障碍物影响小；3. 测量精度高，抗干扰能力强，性高。
天线发射微波时，都有一定的发射角。从天线下缘到被测介质表面之间，发射的微波波束所辐射的区域内，不得有障碍物，安装时应尽可能避开罐内设施，如:人梯、限位开关、加热设备、支架等。必要时，须进行“虚假回波学”。另外须注意微波波束不得与加料料流相交。 安装仪表时还要注意:高料位不得进入测量盲区；仪表距罐壁保持一定的距离；仪表的安装尽可能使天线的发射方向与被测介质表面垂直。 安装在防爆区域内的仪表遵守国家防爆危险区的安装规定。本质型防爆仪表的外壳材料采用塑料PBT/ 铝ADC12；本安+ 隔爆型防爆仪表的外壳材料采用铝ADC12。防爆型仪表可安装在有防爆要求的场合，仪表接大地。
应 用: 液体适合强腐蚀性液体蒸汽 、泡沫技术:测 量 范 围: 0~30m测 量 精 度: ±2mm 过 程 温 度: (-40~130)℃，(-40~200)℃过 程 压 力: -0.1~2.5MPa频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: 塑料PBT、铝ADC12、316L天 线 类 型: DS/DQ/ES/EQ..天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 法兰 .防 护 等 级: P67/IP66........※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线尺寸分别为DN50 和DN80，测量精度均为±2mm；
应 用: 液体适合强腐蚀性/ 耐压液体技术:测 量 范 围: 0~10m/0~30m/0~120m测 量 精 度: ±2mm/±5mm 过 程 温 度: (-40~130)℃/(-40~200)℃过 程 压 力: (-0.1~0.1)MPa( 适合耐腐蚀液体) (-0.1~2.5)MPa( 适合耐压液体)频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: 塑料PBT、铝ADC12、316L天 线 类 型: DS/DQ/ES/EQ..天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 螺纹.防 护 等 级: IP67/IP66........※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线直径为 21mm 时 , 仪表量程 0~ 10m, 测量精度 ±2mm; 天线直径为 43mm, 仪表量程0~30m, 测量精度 ±2mm; 天线直径为 76/65mm 时 , 仪表量程 0~120m, 测量精度 ±5mm
应 用: 液体, 卫生级技术:测 量 范 围: 0~30m测 量 精 度: ±2mm 过 程 温 度: (-40~130)℃过 程 压 力: (-0.1~1)MPa 频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: B/A/D/K天 线 类 型: KW/KQ天 线 材 料: 316L+PTFE/316L+PFA..安 装 形 式: 2"卡盘/ 3½" 卡盘防 护 等 级: IP67/IP66※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D/K，防护等级为IP67. 2. 天线尺寸分别为DN50 和DN80，测量精度均为±2mm；
应 用: 固体/ 液 存储容器/ 过程容器或强粉尘场合技术:测 量 范 围: 120m测 量 精 度: ±5mm 过 程 温 度: (-40~200)℃过 程 压 力: (-0.1~0.3)MPa 频 率: 80 GHz信 号 输 出: (4~20)mA/HART；RS485/MODBUS协议电 源: 24VDC/220VAC现场显示/按键: 可选外 壳: B/A/D天 线 类 型: MW/NW/RW/HG/JG天 线 材 料: 铝衬塑料+PP/316L+PTFE/316L+PTFE 带散热..安 装 形 式: 法兰/ 螺纹/ 吊架防 护 等 级: IP67/IP66※ 注 1. 外壳选B，防护等级为IP66; 外壳选A/D，防护等级为IP67. 2. 天线直径为76/65mm 时，仪表量程0~120m，测量精度±5mm.
雷达料位计在电厂中的应用∵火力发电厂原料仓（煤灰）高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题，本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一．说明我国是个产煤大国，以煤炭为原料的行业比较多。如煤化工，煤制油，煤发电，其中煤发电的主要燃料就是煤，在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电，水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性，火力电厂的稳定运行。为了提高电厂的发电效率，以及稳定的自动化运行水平，在生产过程中，煤/灰在输送过程中产生的高粉尘，水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质，软件自带增益功能，根据现场介质的介电常数系统自动调节。可以穿透高粉尘，以及在水蒸气凝结雷达天线的情况下，依然稳定运行。二．在选择电厂物液位传感器时，需要考虑以下几个因素使用接触式传感器、非接触传感器？接触型重锤料位、导波雷达。非接触型超声波、激光，雷达。都需要一些场景限制。如选择不当，要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性，在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。（属于间歇式测量）不间断的利用重锤上下接触测量，精度低，经常出现埋锤断缆现象，维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质，导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽，泡沫等恶劣工况是一直存在的，导致一些传感器测量失败。普通雷达料液位计胜任，煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞，经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低，波束较大，回...
