特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
一、设计特■ 获得高计量交接精度以监测大容量液体设备
■ 通过第三方 IEC 61508 SIL 2 或 SIL 3 认
■ 可以提供更高的性
■ 型二合一功能可提供冗余液位测量
■ 2 线制 IS 总线电源使得安装便捷
■ 包括有线和 / 或无线数输
■ 可用于测量大容量储罐类型和产品 （范围包括液化气、轻油产品、原油以及沥青等）
提高测量精度、工厂效率和性
- 为大容量液体储罐提供高的液位精度
5900S 液位计及其 0.5 毫米或1毫米的仪表精度可将液位测量的不确定度降至。它通过提供以下功能优化您的存储运营:
■ 符合 OIML 和其他法定计量机构认的计量交接精度
■ 的库存管理
■ 的损耗控制数据
5900S 通常与高精度多点温度传感器配合使用，以计算高精度的 API 标准净体积。
- 使运营更加
■ 没有移动零件可提高性和减少中断
■ 大多数 5900S 天线类型都可以安装在运行中的储罐上
■ 艾默生智能无线技术可大幅减少安装成本，让您可轻松操作远程储罐
■ 5900S 是艾默生完整的储罐液位计量解决方案的一部分，艾默生已为 100,000 多个大容量液体储罐提供了储罐计量服务
- 提高溢出等级
■ 型二合一功能在一个外壳中有两个雷达液位计，可分别进行液位和溢出测量
■ 符合 IEC 61508 的 SIL 2 和 SIL 3 认
■ 符合 API 2350 兼容解决方案
获取完整的液位和库存信息
罗斯蒙特 5900S 是一款性能且具有计量交接精度的非接触式雷达液位计，适用于罐区和炼油厂。它通常会集成到高性能储罐计量系统中，包括用于计算净体积的平均温度测量。数据将传输到控制室，然后在一台主机或 TankMaster 库存软件包中显示。
艾默生的智能无线解决方案可作为备选方案针对远程储罐以及远距离现场接线不可用的应用，从而节省安装成本。
5900S 液位计提供天线选件以适应大容量液体存储应用和储罐类型。
- 自滴落设计不受冷凝影响
由于天线发射微波的抛光 PTFE 表面是倾斜的，因此其更不易受冷凝水或冷凝物的影响。冷凝液滴不会覆在有源天线上，因此，雷达信号不会因冷凝而衰减，从而确保更高的精度和的性。
- SIL 功能
罗斯蒙特 5900S 通过 SIL 2 和 SIL 3 认适用于防溢出系统。
带有 SIL 选件的 5900S 将在预设液位单独的报警回路并触发罗斯蒙特 2410 储罐 Hub 上的继电器输出。报警信号可连接到紧急停车系统 (ESD)/ 自动防溢出系统 (AOPS)。
SIL 2 需要一个 5900S。SIL 3 通过二合一 5900S 实现。配有SIL 继电器输出的罗斯蒙特 2410 储罐 Hub 也是 SIL 性所的。
- 可实现成本的冗余液位测量二合一液位计
5900S 液位计可在变送器表头中集成两个电子单元。
独有的二合一解决方案可在一台液位计中提供一个主要和一个备用单元，或一台液位计加上一个独立的、基于雷达的高高液位报警功能。
二合一解决方案还可通过组态进行实时增量校验，以比较两个单元的信号。
与安装两台液位计相比，二合一解决方案使机械和电气安装更加简便。
二、订购信息
1. 带抛物面天线的罗斯蒙特 5900S 雷达液位计
带抛物面天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计。它是在带固定顶盖、不带导波管储罐上安装的良选。因其具有窄雷达波束和高信噪比的特性，抛物面天线可安装在现有的检修孔盖上并靠近储罐壁。在某些情况下，还可安装在带浮顶的储罐上，用于测量向下至顶盖上目标板的距离。
■ 可测量各种产品，包括轻油产品、重质燃料油以及沥青等
■ 天线设计不受产品积聚和冷凝影响
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 1. 带抛物面天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 不包括法兰。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
2. 带喇叭形天线的罗斯蒙特 5900S 雷达液位计
带喇叭形天线的罗斯蒙特 5900S 是一款非接触式雷达液位计。其管嘴更小，直径小200 毫米（8 英寸），可轻松安装在顶盖固定的储罐上。
■ 可测量各种产品（沥青或类似产品除外，此类产品建议使用抛物面天线进行测量）
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 2. 带喇叭形天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求认 (SIS) 的代码为 S 或 3。
(8) 书包括保压接液部件。
(9) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
3. 带有导波管阵列天线的罗斯蒙特 5900S 雷达液位计
带阵列天线的罗斯蒙特 5900S 是一款用于导波管测量的、性能的非接触式雷达液位计。它提供固定式和铰接盖式两个版本。
典型应用包括带浮顶的原油储罐和带 / 不带内浮顶的汽油 / 成品油储罐。
■ 适用于原油、汽油或同类产品
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 有效管道内生锈或产品沉积
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 铰接盖式版本更易于产品取样和人工投尺测量
■ 通常安装在运行中的储罐上
表 3. 带导波管阵列天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求计量交接类型认代码为 0 或 R，并且天线尺寸为 6 或 8。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
4. 带 LPG/LNG 天线的罗斯蒙特 5900S 雷达液位计
带 LPG/LNG 天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计，用于测量加压或低温液化气。雷达信号在导波管内传输，即便在液体表面沸腾的情况下，也能使液位计获得强的回波。
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 具备参考设备功能，可在储罐运行时进行测量校验
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 内置压力传感器用于蒸发补偿，可提供测量性能
■ 集成球阀
表 4. 带 LPG/LNG 天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套
件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 包括集成球阀。
(8) 包括集成球阀和压力变送器。
(9) 要求危险场所认代码为 I1、 I2、 I5、 I6 或I7。(10) 要求认 (SIS) 的代码为 S 或 3。
(11) 书包括保压接液部件。
(12) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
三、技术规格
仪表精度
高精度:±0.5 毫米（0.020 英寸）
标准精度:±1 毫米（0.039 英寸）
温度稳定性
在 -40 至 +70°C（-40 to 至 158°F）的环境中 < ±0.5 毫米（0.020 英寸）
现场总线（标准）
FOUNDATION™ 现场总线 FISCO (Tankbus)
更新时间
每 0.3 秒重新测量一次
可重复性
0.2 毫米（0.008 英寸）
高液位变化率
高 200 毫米 / 秒
计量铅封
是
安装注意事项
请参阅罗斯蒙特 5900S 参考手册
测量原理
FMCW 方法（Frequency Modulated Continuous Wave，调频连续波）是指传输的雷达信号具有在 10 千兆赫周围线性频率变化的特点。当接收到反射后，液体表面反射的频率与通过天线发射的信号频率相比有轻微差异。频率差与天线和液体表面之间的距离成正比，因此与液位也成正比。该技术可获得稳定的测量值。
通讯 / 显示 / 组态
输出变量及单位
■ 液位和空高:米、厘米、毫米、英尺或英寸
■ 液位变化率:米/秒、米/小时、英尺/秒、英尺/小时、英寸/分钟
■ 信号强度:毫伏
组态工具
罗斯蒙特 TankMaster WinSetup、现场手持通讯器
FOUNDATION™ 现场总线特征
对性敏感
否
静态电流消耗
51 毫安
启动电压
9.0 VDC
设备电容 / 电感
请参阅后页的 “ 产品认 ”版块
类别（基本或链路主设备）
链路主设备 (LAS)
可用 VCR 数目
多 20 个，包括一个固定式
链路
多 40 个
小槽口时间 / 大响应延迟 / 小信息间延迟
8/5/8
功能块和执行时间
1 个资源功能块。
5 个转换器功能块（液位、寄存器、Adv_Config、体积和LPG）。
6 个模拟输入 (AI) 功能块:10 毫秒，2 个模拟输出 (AO) 功能块:10 毫秒。
1 个比例 / 积分 / 微分 (PID) 功能块:15 毫秒
1 个信号表征器 (SGCR) 功能块:10 毫秒，1 个积分器 (INT)功能块:10 毫秒，
1 个数学 (ARTH) 功能块:10 毫秒，1 个输入选择器 (ISEL) 功能块:10 毫秒。
1 个控制选择器 (CS) 功能块:10 毫秒，1 个输出分配器 (OS)功能块:10 毫秒。
实例化
是
符合 FOUNDATION™ 现场总线标准
ITK 5.2
PlantWeb 警报支持
是
操作支持向导
重新开始测量，写入保护设备，恢复出厂设置 - 测量组态，启动 / 停止设备模拟，设置为液面，重置统计信息，更改模式，寄存 / 移除假回波，刷新回波峰，校验针，更改气相压力，更改蒸汽温度。
高级诊断
软件、存储器 / 数据库、电子部件、内部通讯、模拟、液位补偿、液位测量、环境温度、气相压力 / 温度补偿、LPG 校验针以及手动测量值等。
电气
Tankbus 电缆布线
0.5-1.5 mm2 (AWG 22-16) 屏蔽双绞线
电源
FISCO:9.0 - 17.5 VDC，对性不敏感（例如 2410 储罐Hub）
实体:9.0 - 30.0 VDC，对性不敏感
总线电流消耗
50 毫安（二合一版为 100 毫安）
微波输出功率
< 1 毫瓦
机械
外壳材质及表面处理
聚酯漆涂层压铸铝材
电缆入口（连接件 / 密封接头）
两个 ½ - 14 NPT，用于电缆密封接头或导线管。变送器交付时，随附有一个用于密封未使用端口的金属堵头。
可选:
■ M20 x 1.5 导线管 / 电缆接头
■ 金属电缆密封接头 (½ - 14 NPT)。
■ 4 针插头型 Eurofast 连接器或 A 型 Mini 4 针插头型 Minifast连接器
总重量
■ 5900S 变送器头:单一版为 5.1 千克（11.2 磅），二合一版为 5.4 千克（11.9 磅）
■ 带喇叭形天线的 5900S:约为 12 千克（26 磅）
■ 带抛物面天线的 5900S:约为 17 千克（37 磅）
■ 带导波管阵列天线的 5900S:约为 13.5-24 千克（30-53 磅）
■ 带 LPG/LNG 天线的 5900S:6 英寸 150 psi 型约为 30 千克（66 磅）； 6 英寸 300 psi 型约为 40 千克（88 磅）
天线
5900S 天线采用自滴落设计，某些型号的天线还包括倾斜的抛光 PTFE 表面。较大限度地减少了天线上的冷凝水，雷达信号不会因冷凝而衰减。因此，无需维护操作，而且还提高了其准确性和性。根据储罐类型、储罐开口和应用可以选择适合的一款天线。
变送器表头
5900S 天线类型均可匹配同一变送器表头，从而将备用零件的需求降至。
■ 双仓室变送器外壳将电子部件和接线分开，更换时无需打开储罐
■ 可抵御雷电、湿气 / 雨水，而且外壳表面可耐受硫磺和盐雾环境
■ 电子部件包括一个或两个封闭单元。
二合一解决方案在同一个外壳中安装了两个一样的电气隔离电子单元。
5900S 拥有变送器频率在线调整功能，它使用一个晶体振荡器来控制输出频率，可达到更高的精度。这是无需液位计重新标定的原因之一。
环境
工作环境温度
-40 至 +70°C（-40 至 +158°F）。启动温度为 –50°C(–58°F)
储存温度
-50 至 +85°C（-58 至 +185°F）
湿度
0-100% 相对湿度
侵入防护等级
IP 66/67 和 Nema 4X
抗振性
IEC 60770-1 等级 1 和 IACS UR E10 测试 7
电信
符合:
■ FCC 15B A 类和 15C
■ R&TTE（EU 指令 99/5/EC）ETSI EN 302372； EN 50371
■ IC (RSS210-5)
电磁兼容性
■ EMC（EU 指令 2004/108/EC）EN 61326-1；EN 61326-3-1
■ OIML R85:2008
瞬变 / 内置雷电保护
根据 IEC 61000-4-5，电压 2 千伏等级接地。符合 IEEE 587 B类瞬变保护及 IEEE 472 浪涌保护。
压力设备指令 (PED)
97/23/EC
低电压指令 (LVD)
LVD（EU 指令 2006/95/EC）EN/IEC 61010-1
版本
1. 5900S 标准版
内置 Tankbus 终端电阻
有（需要时可连接）
菊花链
是
2. 5900S 二合一版
仪表精度(1)
± 0.5 毫米（0.020 英寸）
分离
液位计电子部件采用电气分离形式，两个电子单元共用一根天线
接线
单独或常规
储罐 Hub 连接
■ 将两个单元连接到一个 Hub，或
■ 将单元分别连接到不同的 Hub
内置 Tankbus 终端电阻
单 Tankbus 连接:有（需要时可连接）。
双 Tankbus 连接:可终止主 Tankbus。
菊花链
是
3. 5900S SIL 版
分离
液位计电子部件采用电气分离形式，SIL 3 版有共用天线
内置 Tankbus 终端电阻
否
菊花链
是
本质报警信号的电气属性
正常状态下，12.5 VDC，1-2 毫安（无报警）
接线
■ 其他单独的报警用 2 线电缆，或
■ 由两根 2 线电缆合并而成的单根电缆（报警和液位）
4. 带抛物面天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 50 米（1.6 至 164 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
卡箍 / 螺纹式:-0.2 至 0.2 巴（-2.9 至 2.9 psig）
焊接式:-0.2 至 10 巴（-2.9 至 145 psig）
暴露在储罐环境中的材质
天线:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:FEP 氟聚合物
天线尺寸
440 毫米（17 英寸），定制尺寸的天线请咨询厂家。
人孔尺寸和安装
500 毫米（20 英寸）开口。
使用法兰球将抛物面天线安装在人孔盖上。其设计可在一定范围内轻松调整天线倾角和方向。
灵活的法兰球无需装置即可安装在水平或倾斜的人孔上。
5. 带喇叭形天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 20 米（2.6 至 65 英尺）。
可测量 0.5 至 30 米（1.6 至 100 英尺），精度可能会下降。
压力范围
-0.2 至 2 巴（-2.9 至 29 psig）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:Viton® 氟橡胶
天线尺寸
175 毫米（7 英寸），定制尺寸的天线请咨询厂家。
管嘴直径
小 200 毫米（8 英寸）
储罐连接件
可使用水平法兰；安装位置靠近储罐壁时，可选用 4° 倾斜法兰。
要求高精度和性时，可使用水平安装法兰。液位计安装在靠近储罐壁的位置时，可使用 4° 倾斜安装法兰，以达到高精度。
6. 带导波管阵列天线的 5900S
储罐内的工作温度
-40 至 120°C（-40 至 248°F）
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 40 米（1.6 至 130 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
固定安装型:20°C (68°F) 时 -0.2 至 2 巴（-2.9 至 29 psig）。
铰接盖安装型:5 至 8 英寸管道为 -0.2 至 0.5 巴（-2.9 至7.2 psig）。
10 和 12 英寸管道为 -0.2 至 0.25 巴（-2.9 至 3.6 psig）。
暴露在储罐环境中的材质
天线:聚苯硫醚 (PPS)
密封:PTFE
O 型圈:氟硅橡胶
法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404
导波管尺寸
5、6、8、10 或 12 英寸，定制尺寸的导波管请咨询厂家。
天线尺寸
5、6、8、10 或 12 英寸，定制尺寸的天线请咨询厂家。
储罐连接件
5 英寸孔型符合 ANSI 5 英寸 150 级
6 英寸孔型符合 ANSI 6 英寸
150 级 /DN 150 PN 16
8 英寸孔型符合 ANSI 8 英寸
150 级 /DN 200 PN 10
10 英寸孔型符合 ANSI 10 英寸
150 级 /DN 250 PN 16
12 英寸孔型符合 ANSI 12 英寸 150 级
低损耗模式
为达到计量交接大容量液体存储应用所需的精度，天线采用低损耗技术，该技术专为罗斯蒙特储罐计量产品而发明，用于在导波管中心传输雷达波。
这样可以消除由于导波管内部生锈和产品沉积而导致的信号衰减和精度下降。
7. 带 LPG/LNG 天线的 5900S
球阀的工作温度
-55 至 90°C（-67 至 194°F）
储罐内的工作温度
-170 至 90°C（-274 至 194°F）
测量范围
法兰以下 1.2 至 30 米（3.9 至 100 英尺）
可测量 0.8 至 60 米（2.6 至 200 英尺）。精度可能会下降。如需更长的测量范围，请咨询当地代表。
压力范围
-1 至 25 巴（-14.5 至 365 psig）。
注意！法兰的压力等级可能高于 25 巴，但大储罐压力仍为25 巴。
压力传感器（可选）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。密封:石英和 PTFE
导波管尺寸兼容性
天线可安装于 4 英寸 sch. 10、4 英寸 sch 40 或 100 毫米（内径 99 毫米）的导波管。如天线尺寸需定制，请咨询厂家。
法兰尺寸和等级
4 英寸 150/300 级
6 英寸 150/300 级
8 英寸 150/300 级
压力密封
附带双阻断功能的压力密封件由石英 / 陶瓷窗和防火球阀构成。使用压力传感器，可修正因蒸气而导致的偏差，从而获得测量性能。
校验可能性
通过参考设备功能，可在储罐运行时进行测量校验。安装在导波管孔内的校验针以及位于下方导波管末端的带校验环的反射板可在固定的预定义距离提供参考回波。
四、产品认
五、尺寸图
图 1. 带抛物面天线的罗斯蒙特 5900S 尺寸
图 2. 带喇叭形天线的罗斯蒙特 5900S 尺寸图
图 3. 带导波管阵列天线的罗斯蒙特 5900S 尺寸图
图 4. 带 LPG/LNG 天线的罗斯蒙特 5900S 尺寸图
近期有很多小伙伴想要购买导波雷达料位计，他提出什么是导波雷达料位计以及其优点有哪些。那么今天我就向大家来简单地讲一讲，什么是导波雷达料位计以及其优点有哪些。
导波雷达料位计是一款利用雷达原理来进行工作的流量测量仪表，它具有低维护、性高、使用寿命长等优点。另外它还有一个优点就是它可以在高温高压以及恶劣的环境下使用，可以根据不同的料位进行连续的测量。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，*汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离；避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面；不要将导波杆安装在进料口附近；传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术（GPC）。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的优选。

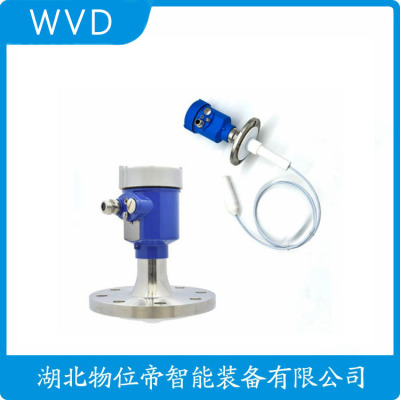

5301HA1P1N5AM01230RA11雷达液位计公司
雷达物位计厂家
DHE-4100原理
原理:由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。适用于:
<小量程储罐，几何形状和内部有障碍物的复杂储罐。
<带有蒸汽，附着物，起泡，冷凝水的应用场合。
DHE-4100雷达物位计产品特点
■稳定
近三十年行业积累，采用定华电子*的“微振动分析”回波处理技术，智能回波识别技术，确保物位总能得到、、有效的跟踪和检测。
■调试简单
仪表显示屏上可以直观看到测量波形，通过波形可以轻松判断仪表的工作状态。
■应用广泛
多种天线形式可供选择，适用于各种不同的特性介质，不受介质的密度、粘度、电导率、湍流、粉尘、腐蚀性等的影响。
■连接方便
多种过程连接方式选择，将泄露风险减至低。
化工行业
化工行业对物位测量技术的要求很高。雷达物位计具有高精度、大量程、高稳定性、调试操作简便等技术特点，决定了其在化工行业比其他测量手段更具有显著优势。
过程罐
反应过程罐的液位测量一直是个难点，而化工行业存在很多的反应过程罐。由于反应过程罐里多数有搅拌、伴热等设备，导致很多仪表无法正常工作。非接触式平板雷达物位计可以不受搅拌、伴热这些因素的影响进行稳定测量。
卧罐
化工行业的卧罐多为直径1～4米左右。介质多为腐蚀性强、易燃易爆等危险介质。其量程较小，采用接触式雷达（导波）物位计 ；而非接触式雷达物位计 采用四氟防腐技术，测量强腐蚀性介质效果更佳。
球罐
球罐在化工行业常见，直径多数大于10米。常用来储存带压、腐蚀性强、易燃易爆等危险介质。由于量程较大，多采用非接触式雷达物位计测量物位，其量程大可达到30米，精度可达到±5mm。
立罐
立罐在化工行业常用来储存常压介质，其量程较大，多为10～30米，且多有内浮顶，选型时需考虑是否增加导波管。罐体加装导波管的采用接触式雷达（导波）物位计 ，无导波管的工况采用非接触式雷达物位计。
石化行业
石化行业测量不同过程步骤的物位高度，对仪表的性要求很高。雷达物位计适用于测量石化行业中的碳氢化合物和油品，因为其可以在不受温度、压力、密度等影响的情况下测量物位高度，可以满足大容量，不同尺寸的容器的测量要求。
过程罐
石化行业的不同过程设备中，会将可回收利用的干净冷凝液收集到储罐里。这些冷凝液是在用于加热不同的碳氢化合物过程的蒸汽系统中产生的。 在冷凝液罐里，通常会达到很高的过程温度，采用高温型的非接触式平板雷达，可以准确的测量其物位高度。
卧罐
石化行业有大量的卧式储罐，量程2～4米。 要确保能地完成炼油过程，关键在于要能测得储罐内的物位，以便在需要时能提供各种相应的介质。接触式和非接触式雷达物位计均可用在此工况上使用。接触式雷达(导波)物位计 ；非接触式雷达物位 计精度更高，更适合测量有防腐要求的介质及会产生附着物的介质。
球罐
石化行业中，球罐多数都是用于存储碳氢化合物，其量程多数大于10米。以常见的丙烷为例，丙烷属于液化气 (LPG)，常温下是一种无的易燃气体。丙烷经压缩、液化后被存入高压容器中，以免其重新气化。非接触式雷达物位计 可以准确的测量它的液位高度。
立罐
石化行业中，立罐主要用来存储成品油，其量程较大，10～30米。如成品汽、柴油，就常储存于立罐中。其常温常压，用非接触式雷达物位计 可以准确的测量液位高度。
制
医行业设备通常体积更小，被测介质价值相对较大，卫生等级要求相对较高，雷达物位计适合于小型反应器和灌装设备的物位测量。
过程罐
品生产过程中缓冲罐常见，缓冲罐内的介质经常会有一些混合、反应过程，所以罐内多有搅拌或液下泵。多采用非接触式平板雷达物位计，平板天线信号强，不怕介质飞溅、粘附，适合测量带搅拌的工况。
卧罐
在医生产中，常用的溶剂和反应介质多数在卧罐中储存，其量程一般都在2～3米。对于卫生要求高的采用非接触式雷达物位计 测量。对于卫生要求不高的采用接触式雷达（导波）物位计 。
食品
我们每天食用的一切液态或糊状食品都被仓储在不同规格的容器中，并在其中得到混合和加工。尤其是在带有搅拌装置的小型容器中，常常会出现严重的冷凝现象或者在传感器上形成附着物。而雷达物位计不受介质附着物和冷凝物的影响，可以*食品行业的使用要求。
过程罐
在食品加工工艺中，会经常出现过程罐。食品在过程罐中搅拌、加热、转换。对于带搅拌的罐体多采用非接触式平板雷达物位计。由于搅拌的存在，可能会出现介质飞溅，造成附着物黏在天线上。而平板雷达的天线小、信号大，*不受附着物的影响。
卧罐
在食品行业中，大多数的液态食品（饮品）都储存在卧罐中，多数的液态食品（饮品）在酿造过程中，罐中总是存在一层厚厚的泡沫（比如啤酒和牛奶）。非接触式平板雷达物位计 的信号大、穿透力强，通常使用它来测量这种液态食品储罐的液位高度。
料仓
粮仓是食品行业常见的储罐。装填筒仓会产生大量灰尘，粮食属于固体颗粒，故采用固体雷达物位计 。固体雷达物位计信号更强，可穿透灰尘测量物料。
采矿
采矿行业中，固体料仓中石料及各种灰库中的料灰物位高度，均可通过雷达物位计进行测量。矿物状态可分为粉尘状、颗粒状和块状。其介电常数通常比较小，固体雷达物位计的电路部分专门增加了信号放大器，增强雷达回波信号，了雷达物位计在固体物位测量时的稳定性和精度。
过程罐
采矿行业中过程罐主要用于矿物的混合再加工。以铝土矿为例，铝土矿首先与氢氧化钠混合，蒸压和搅拌。然后将其送入煅烧炉，在那里脱水成白细粉-氧化铝。非接触式固体雷达物位计 可以准确测量该罐中的物位，确保工艺的良好运行。
料仓
筒仓是存储固体矿物的主要容器，采出的矿石通过输送系统输送到大型的地上或地下筒仓，并储存在那里直到用于生产。需要的测量来确定筒仓的物位。非接触式固体雷达物位计 是这种工况的好的测量仪表。
水泥
在水泥窑中利用雷达物位计技术，通过建立动态预测模型，实现熟料生产全寿命的完整视图。监测和控制生产大大提高窑的稳定性，提高生产效率，减少材料损失及能源成本。
过程罐
水泥粉料在回转窑中燃烧之前，来自混合床和集料的物料在大型磨机中被磨成细生料，然后粉末材料通过气动输送系统输送到筒仓。的水平监测对于优化原材料储存。非接触式固体雷达物位计 *可以满足此工况的要求。
料仓
水泥厂的原料大多是颗粒状物料，少数是块料，其半成品熟料也是颗粒状物料，储存在库或仓里。这种工况对物位仪表的天线结构要求比较，例如:大量程、高温、度粉尘，还需要考虑现场冷凝、积料、搅拌器等影响造成的伪回波现象。建议采用非接触式雷达物位计 来测量物位。
水处理
水处理行业的液位测量主要包括集水井、粗格栅、细格栅、生化反应池、冲泥池、污泥池、井溶池。其中除了集水井等超远量程、狭长空间外，其他环境比较简单。雷达物位计在以上场合均可以稳定工作，测量。
料仓
利用地下水泵将地下水从深井中输送到表面，要求溢出以前停止取水。因此需要并免维护的水位测量仪表。由于地下水井的深度可能会很大，采用接触式雷达物位计 可以方便、经济的测量地下水水位，大测量范围可达到100米。
雷达物位计厂家
定华电子生产雷达物位计，产品稳定、调试简单、安装方便，可适用于多种场合。
VEGA Grieshaber KG 是从事过程工业测量技术的跨国厂商。其产品系列包括测量物位、限位和压力传感器以及用于集成到过程处理系统的仪表和软件。Vega为自己设定了发展和的测量技术，易于安装和操作，以提供的性和性为目的。生产过程变得越来越复杂，因此，用于测量和监控的测量技术是重要的。Vega的员工超过1200人，其中600在黑森林希尔塔赫总部工作。这50年来，为了测量任务的解决方案正在构思和实现的有:用于化工和制厂，食品工业，饮用水供应系统，污水处理厂，垃圾填埋场，采矿，发电，石油平台，船舶和飞机。

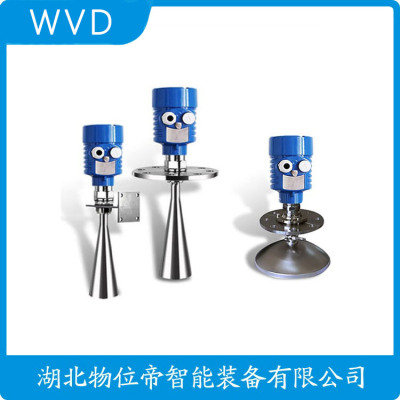

5301HA1P1N5AM01230RA11雷达液位计公司
在现代工业生产中，的测量和控制是的。无论是储存罐中的液体高度，还是固体物质的位置，都需要准确无误的数据来指导操作。这就是雷达物位计和雷达液位计发挥作用的地方。这两种的测量设备，以其、的性能，正在逐渐改变工业生产的现状。
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31 PMP11，PMC11,PMC131 等现货。
