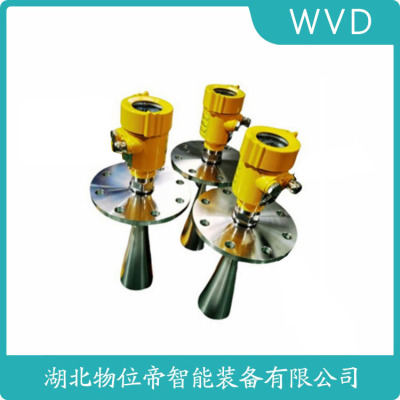

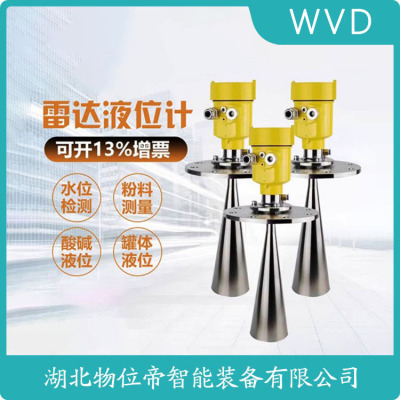

RDL79A-STF6YHHSMDD导波雷达物位计|
雷达物位计的校准与精度验证
出厂校准使用标准靶板（RCS=1000m²），模拟不同距离下的回波强度。现场验证可采用空高法，与人工检尺比对误差应＜0.1%FS。某粮油储罐实测发现，温度梯度导致的传播速度变化会引起0.3%的测量偏差。最新自校准技术利用罐底固定反射体作为参考，实时补偿介质介电常数波动。值得注意的是，导波雷达需定期检查探杆状态，机械应力可能导致1m探杆产生2mm的测量误差。
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
VEGA雷达液位计VEGAPULS6X，仪表，连续测量液体和散装固体的雷达物位仪表。凭借其面向实际应用的仪表配置和调试，VEGAPULS6X成为适用于各种物位测量应用的准确、经济划算的解决方案。面向应用的配置，选型更简单，免维护无接触测量。新型威格雷达物位计VEGAPULS 6X 将之前 80 GHz, 26 GHz 和 6 GHz 物位仪表的优点集于一身，包括 VEGAPULS 61,62, 63, 64, 65, 66, 67, 68 和 VEGAPULS 69。测量精度 1 mm，量程距离 120 m，工作频率6 GHz，26 GHz，80 GHz。仪表与介质接触的部件采用 316L、PP 或 PTFE 或 PEEK 制成。过程密封件用FKM, FFKM, EPDM 或 PTFE 制成。
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXXVEGA物位计VEGAPULS31 PS31.XXXXXGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
VEGA测量范围大: 超声波传感器VEGASON61、VEGASON62、VEGASON63、VEGASON64、VEGASON65、VEGASON66适于测量液体介质和固体介质。这几种仪表的区别在于:测量范围、探头的形式和过程连接。通过不同的发射频率，大测量范围可以从5米至70米。探头和过程连接采用稳定的材料，可以测量腐蚀性介质。对于VEGASON63还可以选用一个实用方便的龙门框来调节传感器的方向。
RDL79A-STF6YHHSMDD导波雷达物位计|
VEGA导波雷达物位计VEGAFLEX83 FX83.AXBP威格雷达物位计VEGAPULS6X PS6X.2XX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
