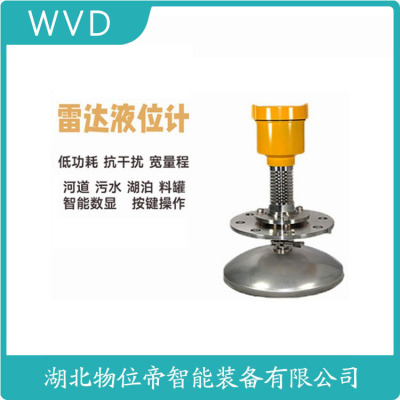

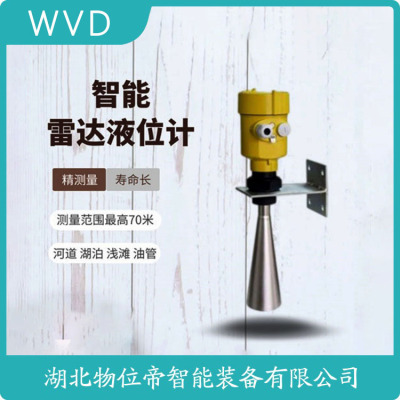

CKLD604雷达物位计厂家
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
衷心感谢您选购本公司雷达液位计，烨立是生产导波雷达液位计厂家，而且导波雷达液位计价格优惠，量大从优！YLPS6系列传感器是的雷达式物位测量仪表，测量距离zui大70米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4-20mA模拟信号。
1、烨立YLPS60雷达液位计特点:
< 采用的非接触式测量
< 采用其稳定的材料制造
< 测量物体、固体介质的物位
< 可以测量介电常数＞1.8的介质
< 测量范围0…20m(可以扩展到35米)
< 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
< 4…20mA输出或数字型信号输出
< 分辨率1mm
< 不受噪音、蒸汽、粉尘、真空等工况影响
< 不受介质密度、粘稠度和温度的变化的影响
< 过程压力可达4MPa
< 过程温度可达250℃
基本参数
产品名称
智能高频雷达物位计
产品型号
YLPS系列
测量范围
6、10、15..70、80m
供电电源
DC24V（*标配）/ AC220V
输出信号
4-20mA（*标配）/ Hart通讯 / RS485 Modbus通讯
防爆等级
Exia IlC T6 Ga / Exd ia lIC T6 Gb
防护等级
IP67 / IP68
安装方式
螺纹 / 法兰
2、YLPS6系列智能雷达液位计仪表参数（*新款）:
（1）YLPS6805型技术参数:
应 用: 各种腐蚀的液体
测量范围: 10米
过程连接: 螺纹、法兰
介质温度: -40～130℃
过程压力: -0.1～0.3MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（2）YLPS6806型技术参数:
应 用: 耐温、耐压、轻微腐蚀的液体
测量范围: 30米
过程连接: 螺纹、法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～4.0MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（3）YLPS6807型技术参数:
应 用: 卫生型液体存储容器、强腐蚀性容器
测量范围: 20米
过程连接: 法兰
介质温度: -40～150℃
过程压力: -0.1～0.1MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（4）YLPS6808型技术参数:
应 用:固体料、强粉尘、易结晶、 结露场合
测量范围: 70米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（5）YLPS6809型技术参数:
应 用: 固体颗粒、粉料
测量范围: 液体 30米/ 固块 20米/ 固粉 15米
过程连接: 螺纹、法兰
介质温度: -40～250℃
过程压力: -0.1～4.0MPa (平板法兰)、-0.1～0.1MPa（万向法兰）
精 度: ±10mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（6）YLPS6810型技术参数:
应 用: 固体料、强粉尘、易结晶、 结露场合
测量范围 : 80米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（7）YLPS6PB型技术参数:
应 用: 强腐蚀性液体，有搅拌工况可以用
测量范围 : 40米
过程连接: 法兰（小DN50）
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～1.6MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
3、现场安装参考:
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
CKLD604雷达物位计厂家
705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介:
D800系列雷达液位计
类 别
D801
D802
D803
应 用
过程条件简单，腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境，液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s(根据具体使用情况而定)
电流信号:4…20mA
精度 :0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:<0.1%
通讯接口: HART 通讯协议
过程连接: G1½A/G2A/1½NPT
法兰DN50，DN80，DN100，DN150
过程压力: -1-40bar
电源: 电源:24VDC(±10%),纹波电压:1Vpp 耗电量:max 22.5mA
环境条件: 温度-40℃～+80℃
防爆/防护等级: EXiaIICT6/IP68
两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20×1.5(电缆直径5--9mm)
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
订货需知:
为了能好的为您提供服务，请您根据您的实际情况，参照选型指南（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的人员将协助您选型或为您设计制造的产品，请提供下列资料:工作压力、工作温度、介质名称、对材料的要求等。
