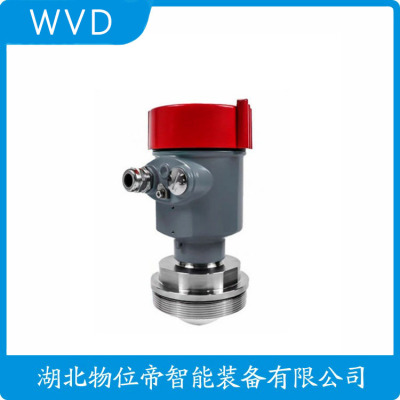

QDGY80A-JX-W雷达物位计厂商销售
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
原 理
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与到被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微波脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
特 点
由于采用了的微波处理器和*的EchoDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。
多种过程连接方式及探测组件的型式，使得CDGW系列导波雷达物位计适用于各种复杂工况。如:高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
技术参数
应用:液体测量,高温高压工况,复杂过程条件
zui大量程: 缆:30m/棒:6m
测量精度:±10mm
过程连接:G1½A/G2A/1½NPT
探测组件材料:不锈钢316L/陶瓷
钢缆/棒直径:￠6mm/￠10mm
过程温度:-200～400℃
过程压力:真空～400bar
信号输出:两线制4～20mA/HART
安装要求
在整个量程内确保缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如:人梯、限位开关、加热设备、支架等。另外须注意缆或棒不得怀加料料流相交。
安装仪表时还要注意:zui高料位不得进入测量盲区；仪表跑罐壁保持一定的距离；仪表的安装尽可能使缆或棒方向怀被测介质表面垂直。
安装在防潮区域内的仪表遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表接大地。
测量盲区
从测量的基准面向下的一段区域内缆或棒zui低部位无法测量的一段区域内是导波雷达物位计的测量盲区。
选型指南
CDGW540高温高压型
P
标准型（非防爆）
I
本安型（ Exia ⅡC T6）(只可选用铝外壳)
探测组件形式/材料/过程温度
A
缆式/￠6mm/不锈钢316L/陶瓷/-200～＋400℃
B
棒式/￠10mm/不锈钢316L/陶瓷/-200～＋400℃
过程连接
GP
螺纹G1½A
KP
螺纹G2A
NP
螺纹1½NPT
外壳/防护等级
S
塑料/IP66
A
铝/IP66
电缆进线
M
M20＊1.5
N
1½NPT
现场显示
A
带
X
不带
编程器
B
带
X
不带
zui大量程
A
缆:30m
B
棒:6m
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
由于采用了的微处理器和的 Echo Discovery 回波处理技术，导波雷达物位计可以适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等；而采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
本产品适用于非防爆场合，如需防爆产品需注明
在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开管内设施，
如:人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。
安装仪表时还需注意:高料位不得进入测量盲区；仪表距离罐壁保持一定的距离；
仪表的安装尽可能使缆或棒的方向与被测介质的表面垂直。
导波液位计的具体介绍
导波雷达液位计，它是化学工业中一种液位测量的仪表。导波雷达液位计依据的原理是依据时域反射原理(TDR)为基础的雷达液位计，它的的电磁脉冲是以光速沿钢缆或者探棒传播，当突然遇到被测
物体表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测物体表面的距离和脉冲在其间的传播时间成正比，经计算得出液位高度。
其使用时要注意的事项:导波雷达液位计对于安装的空间是有一定的要求的。注意介质的介电常数，并依据介电常数的大小选择适合的型号
导波雷达物位计的特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达大量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
它的测量范围说明:
1. 顶部盲区是指物料高料面与测量参考点之间的小距离。
2. 底部盲区是指缆绳部附近无法测量的一段距离。
3. 顶部盲区和底部盲区之间是有效测量距离。
液位计导波雷达:原理、应用与优势
液位计导波雷达是一种的测量设备，它利用微波雷达技术来检测和测量液体的水平或垂直位置。这种设备的出现，为工业生产、环境保护等领域带来了大的便利。本文将详细介绍液位计导波雷达的工作原理、应用领域以及其优势。
一、液位计导波雷达的工作原理
液位计导波雷达的工作原理主要基于微波雷达技术。微波雷达是一种利用微波信号进行距离测量的设备，其工作原理是发射微波信号，通过接收反射回来的信号，计算出目标物体的距离。
在液位计导波雷达中，微波信号被发射到被测液体中，然后通过液体的表面反射回来。这些反射回来的信号被雷达接收器接收，并通过计算反射时间和微波的传播速度，可以地计算出液体的位置。
二、液位计导波雷达的应用领域
液位计导波雷达由于其高精度和性，被广泛应用于各种需要测量液体位置的场合。
1. 工业领域:在化工、石油、食品等行业中，液位计导波雷达被广泛用于储罐、管道等设备的液位测量，以确保生产过程的和效率。
2. 领域:在污水处理、海洋监测等领域，液位计导波雷达可以帮助我们准确地了解水体的深度和质量，从而地保护环境。
3. 农业领域:在农田灌溉、水库管理等方面，液位计导波雷达可以帮助我们准确地控制水位，从而提高水资源的利用效率。
三、液位计导波雷达的优势
1. 高精度:液位计导波雷达可以地测量液体的位置，其精度可以达到毫米级别，远高于传统的液位测量方法。
2. 非接触测量:液位计导波雷达可以在不接触液体的情况下进行测量，避免了传统测量方法可能带来的污染或损坏问题。
3. 抗干扰能力强:由于微波信号的性，液位计导波雷达对环境的干扰能力强，可以在各种复杂环境下稳定工作。
4. 维护简单:液位计导波雷达的结构相对简单，维护成本较低，可以大大降低使用和维护的难度。
总结，液位计导波雷达是一种、准确、的测量设备，它的出现大地推动了各个领域的发展。随着科技的进步，我们相信液位计导波雷达的应用将会更加广泛，为我们的生活带来更多的便利。
