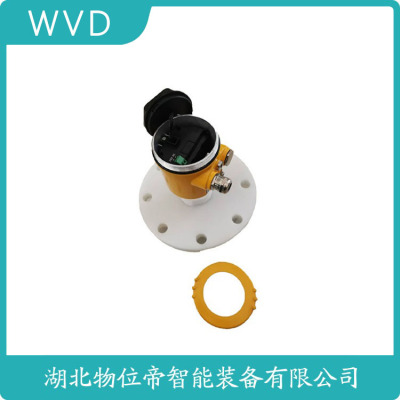

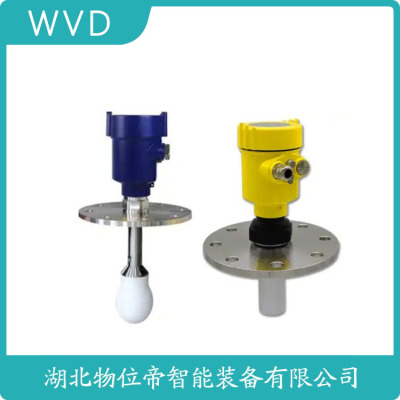

EA-LD812雷达液位计质量好的
YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
导波雷达液位计工作原理:
导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
烨立导波雷达液位计主要参数:
（1）测量对象:小介电常数的液体
（2）测量范围: 0～6m（杆式）、0～30m（缆式）；
（3）过程连接:法兰DN50，DN80，DN100，DN150；
（4）介质温度:-40～250℃；
（5）过程压力: -0.1～2.0MPa；
（6）工作频率: 100MHz～1.8GHz；
（7）测量精度: ±10mm；
（8）分辨率: 1mm；
（9）采样: 回波采样54次/s；
（10）输出电流信号:4～20mA+ HART通讯协议；
（11）电源: 24VDC(±10%)纹波电压:1Vpp；
（12）耗电量: max22.5mA ；
（13）外壳防护等级:IP68；
（14）防爆等级:EXiaIICT6 ；
（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；
（16）电缆入口:M20×1.5(电缆直径5～9mm)
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
特点
1、对蒸汽和泡沫有很强的抑制能力，测量不受影响；
2、不受液体密度，固体物料的疏松程度、温度、加料时的粉尘的影响；
3、低维护，高性能、高精度、高性，使用寿命长。
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。
计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。
技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31 PMP11，PMC11,PMC131 等现货。
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
EA-LD812雷达液位计质量好的
随着许多新型液位计产品和技术的出现，原有的液位计检定装置普遍存在着准确度不高，安装方法不方便等问题，为此我公司经过大量调研液位计的工况环境、液位计产品的现状，以及现有的检定条件、检定方法，并综合国内市场上对液位计计量设备的要求，恒升伟业研制了一套液位计检定装置。
测量范围:可根据客户需求定制，量程可做到4000 mm（实验室层高至少为实测高度+600mm）。建议常用量程:（0-2000）mm、（0-2500）mm、（0-3500）mm等；
控制误差:±0.05 mm；±0.1 mm；±0.2 mm；±0.5 mm；±1 mm； 标准器准确度:光栅位移运动平台 ±0.02/0.05/0.1mm，±0.1mm ，钢直尺/钢卷尺±（0.1+0.1L）mm；
工作介质:水； 数字信号采集接口:RS232/RS485； 模拟信号采集类型:4～20mA、0～5V，精度:±0.02％、±0.05％； 位移控制精度:0.01/0.1mm；分辨率:0.01/0.1/1mm； 测量接口:侧装系列DN 20～DN 100（标准DN50，其它接口由用户提出，另外定制），顶装系列DN 50～DN 150（标准DN150 ，其他接口由用户提出，另外定制）。 控制速度:2米/10min 量程满足《JJG971-2019液位计检定规程》中的准确度等级，并满足液位计溯源要求。
1、主体部分:
主体部分采用不锈钢，对接液部分和密封部分采取防腐处理，外壳平光处理，
表面平光处理，有效刮花及油污残留主体部分主要由测量筒体，水箱，柜体等部件组成
8、软件部分
可实现预设参数自动测量
实现测量数据的自动采集、分析、计算与显示
可生成与打印记录、报告
能获知当前测量工作状态信息
液位计/变送器（磁翻板/磁致伸缩/电容式、投入式、射频/振动/音叉/超声波/导波雷达、钢带/玻璃管/玻璃板/外贴/视窗式、浮标/浮球/浮筒/浮子式等）
德尔信DX-DB 杆式液位变送器0-25m 0.2不锈钢 四氟乙烯 24v4-20（mA） 各种液体 导波雷达连续物位仪表，产品适用于大多数应用场合的连续测量。仪表广泛用于工业和民用现场化工、石油等，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无要求，可测液位、界位油水分离等。仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。
性能
性能 传感器材质:
电源: 316SS-316不锈钢
两线制标准24VDC TFE-特氟隆
（11.5～36VDC） PFA-聚氟代丙烯酸酯
输出: FEP-聚四氟乙烯
4-20mA CS-碳钢
环境温度: 陶瓷
-40～70℃ 外壳防护:
介质温度: IP66
－185～280℃， 防爆区域等级:
260℃以上，向公司查询 电缆和传感元件
负载: 在1区、2区组别本质。
24VDC@625Ω 两线制的电子单元
响应时间: 在1区Ⅰ、Ⅱ、Ⅲ级C、D、E、F、G组本质
标准:20毫秒 在1区Ⅰ级A、B、C、D组为防爆型（分体式）
可选:0～30秒可调 在1区Ⅱ级E、F、G组和Ⅲ级为防粉尘燃烧型
: 在2区Ⅰ级A、B、C、D组为非燃烧型。
标准条件下±0.5% 传感器安装:
负载影响: NPT螺纹（标准）
0-负载变化0.2% 公制法兰及ANSI法兰（可选）
