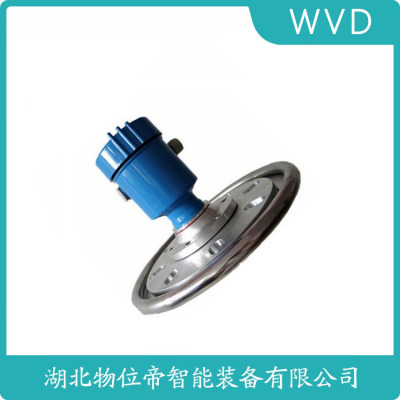

7ML5426-OBF00-OACO雷达液位计

　　7ML5426-OBF00-OACO雷达液位计

　　雷达物位计的校准与精度验证

　　出厂校准使用标准靶板（RCS=1000m²），模拟不同距离下的回波强度。现场验证可采用空高法，与人工检尺比对误差应＜0.1%FS。某粮油储罐实测发现，温度梯度导致的传播速度变化会引起0.3%的测量偏差。最新自校准技术利用罐底固定反射体作为参考，实时补偿介质介电常数波动。值得注意的是，导波雷达需定期检查探杆状态，机械应力可能导致1m探杆产生2mm的测量误差。

　　FLEX63.XXBFDFKMAX（此系列量程线缆可测范围0...32米，探杆可测0...4米，温度-40℃...150℃,压力-1...16bar）

　　PS65.XXKNPHKMXXVEGA BAR66XXBGBP1DHAMA     L=6.5米

　　SNO61.XXAGHKMXX

　　SON61.XXAGHKMAX

　　SON61.CXAGHANXX

　　SON61.CXAGHKNXX

　　SON61.XXAGHKNXX

　　SON62.CXAGHKNXX

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　VEGA雷达物位计技术发展。随着科学技术的发展，不断有新型物位计出现。目前市场上的物位计其外壳体与法兰一般是设计成一体的，外壳体上的表头不能旋转，天线的发射角度也是一成不变，当需要 360度调节旋转角度时，一般需要拆卸法兰，然后重新安装，费时费力，另外现有的雷达物位计存在外形尺寸偏大、电子部件密封效果差、无法有效去除干扰等问题。360度旋转式雷达物位计，包括外壳体、外壳上盖、罩体、连接法兰和平法兰，外壳体内设有空腔，空腔内设有电源板，外壳体的下端设有扩径的罩体，罩体的内部空腔中装配有天线盒，罩体的下端面呈斜面，罩体的下端口处对应设有斜置的外环边，外环边上均匀布置 4个环形通槽，罩体的下端安装一连接法兰，连接法兰包括连接管，连接管的上下两侧对应设置有上法兰盘和下法兰盘，上法兰盘的上端面通过环形通槽中的 T型螺栓与罩体固定，下法兰盘的盘面上设置两个环形通槽。

　　HART适配器④  250欧姆电阻

　　<  HART手持编程器编程  RBRD1X可用于HART手持编程器编程

　　①  HART手持编程器

　　②  RBRD1X

　　③  250欧姆电阻

　　■RBRD19  物位计选型

　　<  安装前的准备

　　请注意以下事项，以确保仪表能正确安装:

　　7ML5426-OBF00-OACO雷达液位计

　　1．显示／按键2．上位机调试

　　3．HART手持编程器

　　<  显示/按键

　　通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。

　　< 上位机调试  通过HART与上位机相连

　　①  RS232接口或USB接口

　　②  RBRD1X
