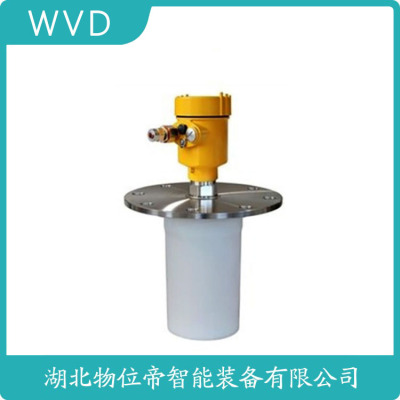

SYLW7SG80/HT/485雷达物位计批发
防爆认证与安全防护设计
化工领域需满足ATEX/IECEx防爆标准，隔爆型（Ex d）外壳可承受1.5MPa内部爆炸压力。本安型（Ex ia）设计限制回路能量<1W，适用于Zone 0区。整体防护等级IP68，可短时浸没10米水深。某油气平台案例显示，通过API 670标准的雷达料位计MTBF超15年。最新光纤传感技术彻底消除电火花风险，已用于氢气储罐监测。

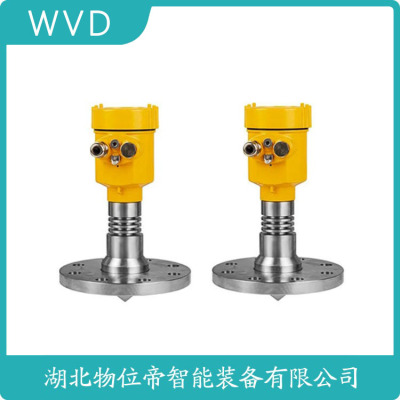

1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）
SYLW7SG80/HT/485雷达物位计批发
本文章主要介绍了:如何购买雷达液位计,雷达液位计 软报警,导波雷达液位计如何测量液位的等信息
Eclipse?706型
高性能
导波雷达液位变送器
概述用于测量液位，界面，体积和流量
一代的Eclipse?706型高性能导波雷达液位计是
一款二线制，24VDC回路供电的液位变送器，采用的是历经
实践检验的导波雷达((GWR)技术。这款集成了众多工程经
验和技术的位于科技前沿的液位变送器，所提供的测
量性能显著高于其它诸多传统的测量技术。
专利的“开关二管”技术以及全面的探杆系列使得
这款变送器可以适用于各种不同工况，无论是轻质碳氢化
合物或是水基溶液，都可以从容应对。
早在1998年，Magnetrol?公司首次将这种设计的
双腔体，45°仰角的变送器表头引入到工业仪表领域，为接
线、组态以及LCD读数带来了大的便利；如今，带有仰
角和双腔体结构的变送器表头结构在行业内已经是司空见
惯。
706型变送器适用于探杆类型并可互换，其更为出
的性，可用于严格的SIL2硬件等级的回路中。应用
?
Eclipse706系列同时支持FDT/DTM及EDDL标准，
以方便观察仪表组态和自诊断信息，如在PACTwareTM，介质:液体、固体或浆液；从轻质碳氢化合物到水基的溶
AMS设备管理以及各种HART?现场通讯器上读取回波信液(介电常数范围为ε=1.2一100)。
r
号的波形图。容器:在探杆所能满足的温度和压力范围内的大多数工
艺罐或储罐。
工况:几乎液位测量和控制的场合，如:蒸汽、泡沫、
搅拌、鼓泡、沸腾、液位迅速变化，低液位和介质介电常数或
介质密度变化等，这些工况下均可使用。
Eclipse?706DTM
特点
多变量的2线制，24VDC回路供电的液位变送器，可用内置2种标准水槽和4种标准堰渠的流量计算，用于提
于测量液位、界面、体积或流量。供流量测量。
前端二管切换技术提供了一流的信号强度和佳的信可以自定义流体方程式用于规堰渠的流量测量。
噪比，大的提高了在低介电常数工况时的测量性能。360°可旋转表头，可在不泄压的情况下将其从探杆上拆
液位测量结果不受到介质理化性质变化的影响。卸。
无需通过调整实际液位高度进行标定。探杆高可耐+450°C/431bar(+850°F/6250psi)。
选用具有“防溢出”功能的探杆无需算法即可直接在蒸汽工况下，当安装在侧部连接的腔体中时高可耐
测量出直到过程连接密封处的真实液位高度。
(导波雷达液位计如何测量液位的)
星创雷达料位计的技术特点和性能优势:
雷达料位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
例如（腐蚀性的工况，粉尘将强的工况，高温工况，易结露结巴工况，易燃易爆的环境等）准确连续的测量。
②操作简单，调试方便
输出4-20ma两线制模拟量信号。可通过面板按键设置量程设置低限和高限，可通过液晶显示屏查看回波曲线。可同过hart手操器更改参数。也可以通过rs232hart通讯模块连接计算机，通过上位软件调整雷达料位计的内部参数。
(导波雷达液位计如何测量液位的)
通过同一根两芯线的连接电缆来供电和发送电流信号。视采用的仪表的型式，工作电压有所不同。请依照DINEN61140VDE0140-1的规定，确保供电回路与电网回路的分离。
供电装置的数据:
■工作电压
––9.6…35VDC
––12…35VDC
■的剩余波纹度-非防爆型设备，防爆(ia)型设备
––用于9.6V
––用于18V
请兼顾到对工作电压的以下附加影响:
■在额定载荷下(如当出现故障信息时传感器电流为20.5mA或22mA时)供电
装置的输出口电压更低
■在电流回路中其它仪表的影响(参见各仪表使用说明书中"技术参数"一章中的负载值)
(导波雷达液位计如何测量液位的)
雷达技术在诸多实际应用中久经考验，具有很多优势。
它不仅不受温度、风、雾或雨的影响，而且也无需补偿因温度的变化而引起的信号运行时间。
一个重要优势是+的测量精度。
德国的产品专家专门制作了维动画模拟污水处理厂的整个流程，并且提供了每一个物位及压力测量点的解决方案，欢迎大家浏览网站..了解具体的行业应用。
对于未来在年的规划，每个、每个厂家都有自己的战略，李强先生表示，德国在为用户解决实际的问题中实现自我价值的提升，一般年会有一个产品的升级换代，推出新的产品和新的测量方式，满足不同用户的需求和不同的现场应用需求敬请大家期待。
(导波雷达液位计如何测量液位的)
(导波雷达液位计如何测量液位的)
了解更多关于:雷达液位计的计算，雷达液位计滤波设置，超声波和雷达液位计区别，雷达液位计5.8ghz，雷达液位计盲区多少，艾默生雷达液位计报价，雷达液位计假波设置，导波雷达液位计 导波管，rosemount雷达液位计接线图，国产导播雷达液位计品牌，雷达液位计结构名称，雷达液位计满标和空标，雷达液位计 水雾，雷达液位计再装一个数显仪表，调试软件 雷达液位计，球型雷达液位计，喇叭口雷达液位计，罗斯蒙特导波雷达液位计说明书，244雷达液位计，雷达液位计厂家vage
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
一、消防水泵的出水管设置要求
1、 水泵出水管的流速，关系到二次输送能耗的重要参数，参考GB50015 第3.6.9条的规定:当DN15-20时，流速小于等于1.0米/秒；当DN25-40时，流速小于等于1.2米/秒；当DN50-70时，流速小于等于1.5米/秒；当大于等于DN80时，流速小于等于1.8米/秒；
2、GB50974 第5.1.13-8条规定，当消防水泵出水管的管径小于DN250时，其流速宜为1.5m/s~2.0m/s，当管径大于DN250时，宜为2.0m/s~2.5m/s；
流速测量仪器
3、出水管上的阀门与附件设置，通常有同心大小头、压力表、可曲挠橡胶接头、止回阀、闸阀（控制阀门）；
4、GB50974 第5.5.11条规定，消防水泵出水管应进行停泵水锤计算；应采取消除停泵水锤的技术措施；
5、根据《水泵及水泵站》，水泵出水管中的闸阀，因为承受高压，所以启闭都比较困难，当直径大于等于400mm时，大都采用电动或水力闸阀；
6、根据《水泵及水泵站》，当管径小于250mm时，流速1.5m/s~2.0m/s；当管径大于等于250mm时，流速2.0m/s~2.5m/s；
7、关于水锤，在压力管道中，由于流速的剧烈变化而引起一系列急剧的压力交替升降的水利冲击现象。究其原因，当属流体的惯性，只不过流体的惯性更为复杂。
8、关于停泵水锤的防护措施:设水锤消除器、设空气缸、采用缓闭阀、取消止回阀、其他措施。
9、消防泵出口可采用多功能水泵控制阀（CECS132:2002）。附件连接:水泵—同心大小头—压力表—多功能水泵控制阀—可曲挠橡胶接头—检修用阀门。
10、停泵水锤防护措施有多种，不一定非要采用带胶囊的水锤消除器；在流量不是很大、扬程不是很高时，未必一定要设水锤消除器，设微阻缓闭止回阀等具有缓闭功能的止回阀一样可以。
11、GB50974 第8.3.3条规定，消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。
二、消防水泵吸水和出水管上的压力表设置要求:
1、选压力表时，应注明名称、型号、精度等级和测量上限值等。
2、压力在+40Kpa以上时，一般选用弹簧管压力表或波纹管压力计。
3、一般测量用压力表，应选用1.6级或2.5级。
4、在管道和设备上安装的压力表，表盘直径为中l00mm或中150mm；安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为中150mm或中200mm。
5、 测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。
6、GB50974要求压力表量程应不小于设计工作压力的2倍。
三、消防水泵吸水管上的真空压力表的设置要求:
真空压力表的压力在-0.1Mpa~0Mpa时，宜选用弹簧管真空压力表。
四、消防水池水位监测装置设置要求:
GB50974 第4.3.9条的要求，消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时有高和水位报警的装置。液位计分类:液位计种类繁多，如磁翻柱液位计、浮球液位计（液位开关，机电人脉公众号）、玻璃板式液位计、玻璃管式液位计、超声波液位计、导波雷达液位计、投入式液位变送器等等。
1、对消防水池而言，如采用磁翻板液位计等，需要在消防水池侧壁做好留洞工作（小规格防水套管为DN50，然后通过管道变径连接液位计）。
2、如采用投入式液位变送器，投入式液位变送器由不锈钢探头、导气电缆和电气盒组成，电源为13—36VDC（直流电源）。可结合消防水池侧壁检修孔，将不锈钢探头和导气电缆投入水池内。（不锈钢探头贴水池底板安装）
五、流量计量装置设置要求:
流量计常用的有电磁流量计（管段式和插入式）、超声流量计、涡街流量计、转子流量计等。
以电磁流量计为例，安装于选用注意事项如下（理论上，只要被测流体具备一定的导电性（导电率大于5 μ S/cm），就可以选用电磁流量计）:
1、公称压力常用有0.6,1,1.6,4MPa等。
2、供电电源:单相交流电 85-265 V， 45-63Hz，功率小于20W；直流供电11-40VD.C。
3、应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处。
4、测量管道内充满液体。
5、流量计前方少要有5D(D为流量计内径)长度的直管段，后方少要有3 D(D为流量计内径)长度的直管段。
6、测量一般的介质时，电磁流量计的满度流量可以在测量介质流速0 . 5～12m/s 范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
测量导电性良好的液体，通常大流速不超过5m/s，经济流速范围在1.5m/s～3m/s。测量低电导率的流体，则尽可能选择低流速，原因是流速提高流动噪声会增加，从而导致流量信号输出晃动现象。
7、一般传感器供货时已经设计了接地电，但是当外界电磁场干扰较大时，电磁流量计应另行设置接地装置，接地线采用截面积大于4 mm 2 的多股铜线，接地线埋入潮湿地下1m，接地电阻小于10 Ω，不能和电机或其他设备共用地线。
