CPR6900雷达物位计供应商
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
典型应用:
适用于固体和液体介质，用于各种复杂工况液位测量。
概述:

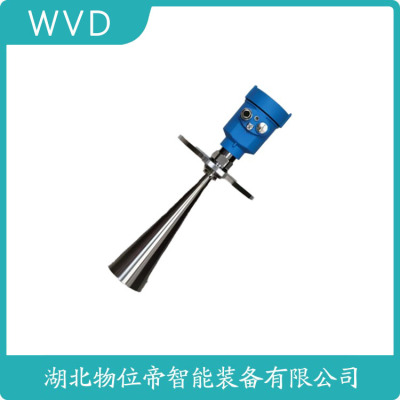

dt-yw900型脉冲雷达物位计因其的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20ma信号可以提供远端控制,采用了的微波技术和echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。
本产品的加工定制是是，品牌是鼎拓，型号是DT-YW900，类型是其他液位变送器，测量范围是0~35米，测量精度是＜0.2%，输出信号是4~20（mA），测量介质是固体、液体
导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。
4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。
5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变，不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。
CPR6900雷达物位计供应商
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
ZPRD701导波雷达液位计既可以测量液体，也可以测量固体,是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。可发出高频率微波，沿着探杆传播，由于遇到被测介质，介电常数突变，引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时，导波雷达也可以测量两种不同介质的界面，充分利用介质的介电常数的不同。但测量条件是上层介质不导电，或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。导波雷达物位计可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小于150mm，高度小于150mm，若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。尽量避免安装在直径大于250mm的短管上。导波雷达物位计无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
ZPRD701导波雷达液位计
ZPRD701导波雷达液位计应用:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；原料仓、储料塔、干燥鼓、化学物料存储仓等；采石场、食品、制、、造船等行业等.
ZPRD701导波雷达液位计技术参数:
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m；杆式、同轴式:0-6m
重复性:±0.1% ±0.2% ±0.3% ±0.5%
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:<0.1%
通讯接口: HART 通讯协议
过程连接: G1½A/G2A/1½NPT
法兰DN50，DN80，DN100，DN150
过程压力: -1-40bar
电源: 电源:24VDC(±10%)
纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40℃～+80℃
防爆/防护等级: EXiaIICT6/IP68
两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20×1.5(电缆直径5--9mm)
型 号ZPRD701ZPRD702ZPRD703
应 用适用于大量程。可测固体和液体介质。适用复杂测量，液体和固体颗粒状介质，大粉尘环境适用于固体和液体介质测量， 粉状颗粒介质。固体、液体测量，可用于介电常数比较小的液体。测量范围0~35米0~6米0~6米连接方式螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150）料仓开口螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm）工作温度-40~350℃工作压力-1.0~4.0MPa精 度0.1%±1mm（顶部盲区300mm）采 样回波采样 55次/秒防爆等级EXiaIICT6/ExdIICT6防护等级IP66/IP68信号输出两线4~20mA/HART或三线4~20mA天线材质不锈钢电 源电源:24VDC（±10%）；波纹电压:1Vpp; 耗电量:zui大22.5mA环境温度-40~80℃电缆接口M20×1.5(电缆直径7--10mm)
1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
