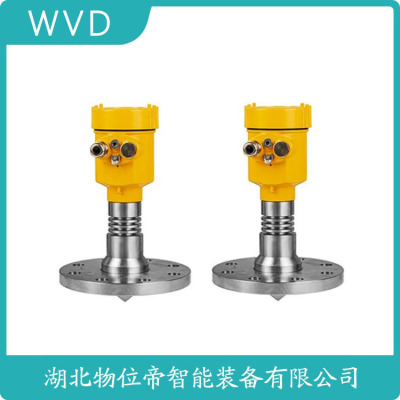

CPR6100-XXAACHAMA雷达物位计供应商
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
MAGNETrol/麦格纳丘液位开关T31-002N-BOB
额定压力为720 psi
处理温度为--40F~160F
成本有效的复合法兰设计选项
NACE和/或ASME B31.3建设
比重低至0.40
MAGNETROL公司介绍:
美国Magnetrol自从1932年专利设计并开始销售代物位控制仪表以来，Magnetrol的名字就一直代表了的质量和不断的。
今天，Magnetrol的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到Magnetrol的产品。
凭借多样化的物位/流量测量技术，Magnetrol在物位/流量仪表市场上有着不可替代的领先。
为了的为中国用户服务，MAGNETROL在1999年走出了坚实的一步:在中国的上海设立了办事处。MAGNETROL希望以此为中国的发展做出贡献。
MAGNETROL RF电容式液位变送器/液位开关主要型号:
Kotron 82 CE 经济型变送器
Kotron 805 回路供源智能型变送器
Kotron 811 单点式开关
Kotron 804 全能型变送器
MAGNETROL RF电容式液位变送器/液位开关应用:
清洁或脏的液体，粘稠的浆料高温和高压的流体
MAGNETROL RF电容式液位变送器/液位开关相关产品:
MAGNETROL热式气体质量流量计
MAGNETROL热扩散式流量/界面&液位开关
MAGNETROL脉冲串雷达液位变送器
MAGNETROL导波雷达液位变送器
MAGNETROL浮筒液位变送器及基地调节仪
MAGNETROL磁浮子液位计
MAGNETROL浮球液位开关
MAGNETROL超声波接触式液位开关
MAGNETROL超声波液位变送器
MAGNETROL振动棒料位开关
Magnetrol主要用应用:
为电力、石化、制、钢铁和轻工等行业提供了优秀的产品，已经了客户的广泛和大力支持。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
CPR6100-XXAACHAMA雷达物位计供应商
图:导波雷达液位变送器产品图片 表:产品分类及头部企业 表:导波雷达液位变送器产业链 表:导波雷达液位变送器厂商产地分布及产品覆盖领域 表:导波雷达液位变送器主要生产商销量排名及市场占比2021 表:TOP 5 企业产量占比 图:导波雷达液位变送器下游行业分布（2020-2021） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 图:中国市场导波雷达液位变送器下游行业分布（2020-2021） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 表:导波雷达液位变送器产能、产量、产能利用率（2017-2027） 图:导波雷达液位变送器产能、产量、产能利用率（2017-2027） 图:各类型导波雷达液位变送器产量（2017-2027） 图:各类型导波雷达液位变送器产量占比（2017-2027） 表:导波雷达液位变送器主要生产商销量（2019-2021） 表:导波雷达液位变送器主要生产商销量占比（2019-2021） 图:导波雷达液位变送器主要生产商销量占比（2020-2021） 表:主要生产商导波雷达液位变送器销售额（2019-2021） 表:主要生产商导波雷达液位变送器销售额占比（2019-2021） 图:主要生产商导波雷达液位变送器销售额占比（2020-2021） 表:主要地区导波雷达液位变送器产量占比（2017-2027） 图:主要地区导波雷达液位变送器产量占比（2017-2027） 表:美国市场导波雷达液位变送器产量及增长率（2017-2027） 图:美国导波雷达液位变送器产量及增长率（2017-2027） 表:欧洲市场导波雷达液位变送器产量及增长率（2017-2027） 图:欧洲导波雷达液位变送器产量及增长率（2017-2027） 表:日本市场导波雷达液位变送器产量及增长率（2017-2027） 图:日本导波雷达液位变送器产量及增长率（2017-2027） 表:东南亚市场导波雷达液位变送器产量及增长率（2017-2027） 图:东南亚导波雷达液位变送器产量及增长率（2017-2027） 表:印度市场导波雷达液位变送器产量及增长率（2017-2027） 图:印度导波雷达液位变送器产量及增长率（2017-2027） 表:主要地区导波雷达液位变送器销量占比 图:主要地区导波雷达液位变送器销量占比 表:美国市场导波雷达液位变送器销量及增长率（2017-2027） 图:美国导波雷达液位变送器销量及增长率（2017-2027） 表:美国市场导波雷达液位变送器销售额及增长率（2017-2027） 图:美国导波雷达液位变送器销售额及增长率（2017-2027） 表:欧洲市场导波雷达液位变送器销量及增长率（2017-2027） 图:欧洲导波雷达液位变送器销量及增长率（2017-2027） 表:欧洲市场导波雷达液位变送器销售额及增长率（2017-2027） 图:欧洲导波雷达液位变送器销售额及增长率（2017-2027） 表:日本市场导波雷达液位变送器销量及增长率（2017-2027） 图:日本导波雷达液位变送器销量及增长率（2017-2027） 表:日本市场导波雷达液位变送器销售额及增长率（2017-2027） 图:日本导波雷达液位变送器销售额及增长率（2017-2027） 表:东南亚市场导波雷达液位变送器销量及增长率（2017-2027） 图:东南亚导波雷达液位变送器销量及增长率（2017-2027） 表:东南亚市场导波雷达液位变送器销售额及增长率（2017-2027） 图:东南亚导波雷达液位变送器销售额及增长率（2017-2027） 表:印度市场导波雷达液位变送器销量及增长率（2017-2027） 图:印度导波雷达液位变送器销量及增长率（2017-2027） 表:印度市场导波雷达液位变送器销售额及增长率（2017-2027） 图:印度导波雷达液位变送器销售额及增长率（2017-2027） 表:导波雷达液位变送器产能、产量、产能利用率（2017-2027） 图:中国导波雷达液位变送器产能、产量、产能利用率及发展趋势（2017-2027） 图:中国各类型导波雷达液位变送器产量（2017-2027） 图:中国各类型导波雷达液位变送器产量占比（2017-2027） 表:中国市场导波雷达液位变送器主要生产商销量（2016-2020） 图:中国市场导波雷达液位变送器主要生产商销量占比 （2020-2021） 表:中国市场导波雷达液位变送器主要生产商销量占比（2020-2021） 图:中国市场导波雷达液位变送器主要生产商销售额占比 （2020-2021） 表:中国主要导波雷达液位变送器生产商产品价格及市场占比 2021 表:中国导波雷达液位变送器销量Top5厂商销量占比 （2016-2020） 表:中国导波雷达液位变送器市场进出口量（2017-2027） 表:Siemens 导波雷达液位变送器企业概况 表:Siemens 导波雷达液位变送器产品介绍 表:Siemens 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:CRPTankSpecialties 导波雷达液位变送器企业概况 表:CRPTankSpecialties 导波雷达液位变送器产品介绍 表:CRPTankSpecialties 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:Krohne 导波雷达液位变送器企业概况 表:Krohne 导波雷达液位变送器产品介绍 表:Krohne 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:SchneiderElectric 导波雷达液位变送器企业概况 表:SchneiderElectric 导波雷达液位变送器产品介绍 表:SchneiderElectric 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:AmetekDrexelbrook 导波雷达液位变送器企业概况 表:AmetekDrexelbrook 导波雷达液位变送器产品介绍 表:AmetekDrexelbrook 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:BlissAnand 导波雷达液位变送器企业概况 表:BlissAnand 导波雷达液位变送器产品介绍 表:BlissAnand 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:UWT 导波雷达液位变送器企业概况 表:UWT 导波雷达液位变送器产品介绍 表:UWT 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:Sitron 导波雷达液位变送器企业概况 表:Sitron 导波雷达液位变送器产品介绍 表:Sitron 导波雷达液位变送器销量、销售额及价格（2017-2021）
一、定义
杆式导波雷达液位计是一种接触式物位测量仪器，它使用导波杆直接插入测量介质，通过导波杆内的雷达波的反射来测量液位高度。
二、工作原理
杆式导波雷达液位计基于时域反射原理（TDR）工作。它以高频振荡器为基础，发射电磁脉冲，这些脉冲沿着导波杆向下传播。当被测介质表面遇到时，部分电磁脉冲会反射回来形成回波。通过测量发射波和反射波的运行时间，可以计算出液位高度。具体来说，运行时间可通过公式t=2d/c（其中d为液位高度，c为雷达波在介质中的传播速度，通常接近光速）转换为液位高度。
三、特点高精度:由于采用雷达波进行测量，杆式导波雷达液位计具有高精度，能够满足各种液位测量的需求。高反应速度:雷达波的传播速度快，因此杆式导波雷达液位计能够迅速响应液位变化，提供实时的液位信息。性好:杆式导波雷达液位计的结构设计合理，能够适应各种恶劣的工况环境，确保长期稳定运行。适用范围广:杆式导波雷达液位计可以用于各种液体、颗粒及粉末的液位测量，能够适应不同介质的要求。
四、应用场景
杆式导波雷达液位计广泛应用于各种工业领域，如石化工业中的储罐、反应釜等；食品工业中的糖浆储存罐、烘烤炉等；以及污水处理行业中的污水池、沉淀池等。此外，它还可以用于电力行业中的水库、大型油罐等液位测量。
五、注意事项在选择杆式导波雷达液位计时，需要考虑被测介质的性质（如介电常数、电导率等），以确保测量结果的准确性。安装时需要注意导波杆的长度和插入深度，以确保测量范围符合实际需求。定期对杆式导波雷达液位计进行维护和保养，可以延长其使用寿命并保持测量精度。
综上所述，杆式导波雷达液位计是一种高精度、高反应速度、性好的液位测量仪器，广泛应用于各种工业领域。在选择和使用时，需要根据实际需求进行综合考虑。
导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。
一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。
导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。
导波雷达液位计主要特点
1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。
2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。
3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。
以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！
由发送器将脉冲发生器生成的一串脉冲信号通过天线发出，经液面反射后由接收器接收，再将信号传给计时器，从计时器得到脉冲的往返时间t。用这种方法测量的大难点在于地测量时间t，这是由于雷达波的传播速度快，还有对液位测量精度的要求造成的。通过公式（1）可知，液位变化1mm，微波运行时间变化6ps。微波脉冲法通过采样处理将测量时间延伸至us级，由此来测量微波运行时间。
微波脉冲法制造成本低，精度相对较低，多应用于工业级雷达液位计。
连续调频法采用线形调制的高频信号提高所发射信号的频率。由于在信号传播中延迟了时间，改变了信号的频率。返回信号的频率低于发出信号的频率，一般相差几kHz。发射波与接收波送入混频器测出频率差△f，△f与被测距离d成线性关系，这样就将雷达波的往返t转换成了可测量的频率信号△f。其基本原理如图3所示。
(雷达液位计导波雷达液位计)
不收罐壁形状影响，尤其适合狭小空间测量
不收液体密度、固体疏松程度的影响
介电常数测量能力er≥1.4
超大量程30米，精度0.1级，带现场显示模块
二线制，24vdc，回路供电
4-20ma/hart输出，信号可实现远距离传输
空高-料高通过设置可以自由切换
软件实现储罐界面集中显示，轻松完成现场调试和检测
1.狭小空间液位测量
2.高粉尘储罐料位测量
3.内浮顶油料库液位测量
4.带搅拌反应釜液位测量
5.分层界面液位测量
1.探头远离出料口和进料口，在整个量程范围内不碰壁
2.仪表应安装在料仓直径的1/4处
3.容器底部是锥形的，传感器可以安装罐顶
(雷达液位计导波雷达液位计)
±0.1%量程上限/12个月
(雷达液位计导波雷达液位计)
2、可以在真空中测量可以测量介质常数>1.8的介质，测量范围可达35m；
3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4、非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5、不受噪音、蒸汽、粉尘、真空等工况影响；
6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；
7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；
8、调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
(雷达液位计导波雷达液位计)
13、当储罐制造材料的介电常数小于7，如纤维强化玻璃、聚乙烯、聚丙烯或无铅玻璃等，且壁厚适中时可安装于储罐外部。
14、若介质储罐为球形容器时，应采用导波管或旁通管方式安装，这样可以消除由容器形状所带来的多重回波的干扰，提高信噪比。
15、在测量介电常数较小的介质（如液化气、汽油，柴油、变压器油的等）时，因这些介质会对微波产生相对较大的衰减，为提高反射能量以确保测量精度，也应该用导波管方式安装。
16、选择好安装位置后，安装椎体天线的安装垂直偏差小于±1度。
17、安装时注意不要碰坏天线
18、安装在室外时，要给液位变送器安装保护盖，以防日照和雨淋。
(雷达液位计导波雷达液位计)
