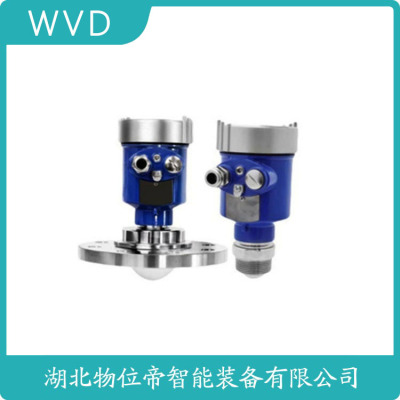

APXRD804雷达物位计生产厂
智能诊断与预测性维护功能
集成自诊断系统实时监测天线污染、元件老化等状态，信号质量指数（SQI）<70%触发警报。某粮仓应用使故障停机减少60%。温度漂移补偿确保长期稳定性0.01%/年。边缘计算在本地完成95%数据处理，仅上传关键参数。通过分析历史回波曲线，可提前2周预测介质特性变化导致的测量偏差。
导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。
4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。
5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变，不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。
1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）
APXRD804雷达物位计生产厂
导波型雷达物位变送器发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
多种过程连接方式及探测组件的形式，导波型雷达物位变送器适于各种复杂工况及应用场合。如:石油、化工、电力治金、等高温度高压力、强腐蚀的酸碱或粘稠的、混浊的含有杂质及小介电常数介质等。
现场情况:介质:液化氨气，量程:10m，法兰:DN100，现场有磁翻板液位计现场显示。
分析:液化氨气属于易燃易爆介质，有毒，带腐蚀性，通常采用球形罐存储，压力约2.5Mpa，常温，介电常数小（1.6-1.9），一般带有导波测量管。
选型:导波雷达液位计，防爆，高压，标准DN100法兰
GDLD601-I41AMYNWL=10m
现场问题及原因分析:
问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。
原因:如图:磁翻板液位计零点与导波雷达物位计零点不在同一个水平面，相差0.4m，选型时量程提供错误，应该选择10.4m。
解决:由于现场已生产，带压容器，不能将导波雷达物位计拆卸更改缆绳长度，只能将导波雷达
量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题，容器内液氨液位降至0.4m以下后，导波雷达依然显示0.4m，不能归0。与使用厂家协商，可以接受。
问题2、现场仪表经常出现损坏现象。
原因:经检查，此罐为高压容器罐，压力约为2.5Mpa，由于导波雷达物位计的旁的其他仪表存在轻微渗露，导波雷达进线口没有拧紧，导致部分氨气进入电路板仓，腐蚀接线端子，致使仪表工作不正常。
解决:从新密封雷达旁边泄露仪表，拧紧导波雷达电气接口。
回声曲线图
结论:由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况，但只要我们选型正确，由回声曲线图可知，可以满足现场高精度、测量的需求，而且通过应用该仪表，有效地降低了职工劳动强度，消除了事故隐患，为地面系统的平稳控制提供准确依据和数据。
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2

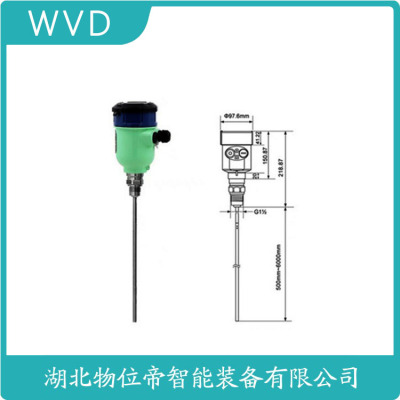

10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。
5302 型用于测量液位和界面。
5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号
FOUNDATION® 现场总线
Modbus过程温度 752 ºF (400 ºC)。请参阅 《产品数据表》了解完整的数据规格温度-320 ºF (-196 ºC)过程压力模拟量4-20mA叠加HART® 通讯 和 FOUNDATION® 现场总线防爆认本质 (IS) 或防爆/防火认（ATEX、CSA、IECEx、FM...）显示单元5 位集成式显示器（可选）输出变量液/料位，界面，空高，界面距离，上部产品厚度，体积，液位速率，信号强度，壳体内部温度，百分比量程外壳带双腔室的聚氨酯涂层模铸铝制或不锈钢 外壳。外壳防护等级Type 4X、IP66、IP67现场总线功能链路主设备（备用 LAS），PlantWeb 警报信息，设置向导现场总线模块资源模块、3 个转换模块、6 个模拟输入 (30 ms)、PID (40 ms)模块、计算模块、输入选择器、输出选择器 (65 ms)、信号表征器 (75 ms)组态工具罗斯蒙特 Radar Master、375 现场手持通讯器、AMS Suite:智能设备管理器、DeltaV 或其他兼容 DD 或 EDDL 的主机系统。
