液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。
罗斯蒙特3302导波雷达料位计-3300系列
规格
工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头
特点
Rosemount 3300 可配备多种探头，以适应大多数应用
n 、直接的液位测量，几乎不受过程条件
的影响
n 无活动部件，维护量少且无需重新标定
n 利用 M*riable 液位与界面变送器，过
程穿孔更少，安装成本更低
n 两线制技术和用户友好的组态界面使得安装
和调试简单易行
n 变送器功能全面、易于使用，具有稳定的现
场性
n 高度的应用零活性，拥有广泛的过程连接、
导波杆类型和配件
罗斯蒙特3302导波雷达料位计-3300系列
测量原理
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进
行液位物位测量。当微波脉冲抵达具有不同介电常数的介质
时，部分能量被反射回变送器。
变送器利用次反射的余波测量界面位置。在上层产品表面
未被反射的部分微波继续向下直达下层产品表面然后也被反射
回来。其波速取决于上层产品的介电常数。
发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总
体液位或界面位置。反射强度取决于被测产品的介电常数。介
电常数越高，反射强度越大。
瑞士ABB导波雷达液位变送器*
MT系列导波雷达是目前世界上获得IEC 61508 认可用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在*范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器*
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在*范围内的调试，菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出*的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质
可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可大限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
HBRD-FMW12 雷达物位计促销
BFRD701
BFRD702
BFRD703

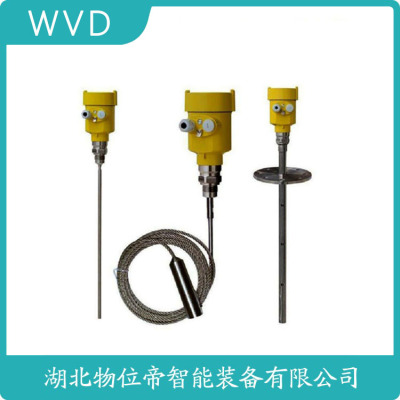

BFRD700系列导波雷达物位计
应用:液体和固体料位连续，测量量程30米。
BFRD701-缆式探头:主要用于固体料位及液体料位的测量，量程30米。
BFRD702-杆式探头:主要用于液体料位，量程6米。
BFRD703-同轴探头:主要用于测量介电常数较低的液体，量程6米。
概述
BF系列导波雷达液位变送器运用了TDR（时域反射原理）技术，TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间，从而达到稳定的液位测量。
BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳（电容）液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响，与射频导纳（电容）液位变送器相比不受介电
常数变化的影响。不需要现场校调，只需输入物位数据进行组态即可，是现有的一种物位测量仪表都无可比拟的优点。
BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的，信号通过导波杆传播，而不是通过空气传送，导波杆上的空气和凝结水不会影响性能，可测量介电常数低至1.4 的介质（如丁烷）。并且不受压力、温度、密度的限制。
特性及优势
测量不受下列因素影响:
液体的密度，固体物料的疏松程度和温度
加料时的粉尘和液体表面的泡沫对测量无影响
同轴杆式探头的测量不受罐体及安装短管的内部结构的影响
探杆和缆式探头可以更换
安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。
安装位置:
尽量远离出料口和进料口。
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
建议安装在料仓直径的1/4处。
缆式探头或杆式探头里罐壁距离不小于50厘米。
探头底部距罐底大约30mm。
探头距罐内障碍物距离不小于300mm。
.
特点:
可以测量介电常数大于等于1.4的介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
量程可以达到6米。
对蒸汽和泡沫有很强的抑制能力，测量不受影响。
对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
接线方式
缆式探头的固定
如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时，缆式探头的末端需要固定在罐底。
为了避免缆式探头在下料时过度受力，用户需将缆绳底部固定在罐底，固定时，应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。
仪表尺寸
技术参数
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0 - 30m；杆式、同轴式:0 - 6m
重复性:±3mm
分辨率:1mm
采样:回波采样54 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4 - 20mA
精度:
通讯接口: HART 通讯协议
过程连接: G1-1/2 (BFRD701、BF-802)
法兰DN50，DN80，DN100，DN150(BF-803)
过程压力: 2Mpa
电源: 电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40OC～+100OC
外壳防护等级: IP68
两线制接线: 仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20*1.5(电缆直径5----9mm)
工业生产过程要求液位测量仪表应满足多功能、智能化、、精度高、免维护等要求，磁致伸缩液位计、导波雷达物位计和差压变送器均适用于液位测量，昌晖仪表结合这三种仪表在火电厂的应用，对差压变送器、导波雷达物位计和磁致伸缩液位计性能原理与液位测量应用现状作一对比。
1、工作原理
①磁致伸缩式液位计工作原理
如图1所示，磁致伸缩式液位计根据磁致伸缩原理设计，其在一个非磁性传感管内装有一根磁致伸缩线，在顶端装一个压磁传感器，每秒发出10个电流脉冲信号，并开始计时，电流脉冲同磁性浮子在磁致伸缩线上产生一个扭应力波，沿磁致伸缩线向两端传送。测量压磁传感器收到这个扭应力波信号的起始脉冲和返回扭应力波间的时间间隔，来判断浮子位置，即得被测液位，转变为成比例的4-20mA信号输出。
图1 磁致伸缩式液位计工作原理
②导波雷达物位计测量原理
如图2所示，导波雷达液位计由发生器产生一个沿导波杆向下传送的电磁脉冲波，遇到介电常数大的液体表面时被反射，计算脉冲波的传导时间，而得到液位位置。
图2 导波雷达物位计测量原理
③差压变送器测量原理
差压变送器传感器是双侧压力作用测量元件，经压-电转换器，处理为标准4-20mA信号输出。
2、分析与比较
①差压变送器、导波雷达物位计和磁致伸缩液位计原理比较
A、磁致伸缩液位计根据磁浮子位置测得液位，测量影响因素为介质密度，介电常数、气相组分、工作温度、压力对测量没有影响。
B、导波雷达液位计测量的影响因素为介电常数、气相组分，温度、压力对测量也有一定影响。
C、差压变送器是根据压差变化测量液位，影响测量结果的因素如腔体真空或负压产生虚假读数；管路内气泡带来干扰；容器内水的密度改变导致测量误差。
②差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
A、磁致伸缩液位计特性
a、性强
由于磁致伸缩液位计采用波导原理，整个变换器封闭在不锈钢管内，和测量介质无接触，无机械可动部分，故无摩擦、无磨损，传感器工作，寿命长。
b、精度高
由于磁致伸缩液位计用波导脉冲工作，通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其他传感器达到的精度。
c、性好
磁致伸缩液位计测量时无需开启罐盖，避免了人工测量所存在的不因素；防爆性能高，本安防爆，使用，适用于对化工原料和易燃液体的测量。
d、易于安装和维护
磁致伸缩液位计一般通过罐顶已有管口进行安装，适用于地下储罐和已投运储罐，在安装过程中不影响正常生产。
e、便于系统自动化工作
磁致伸缩液位计的二次仪表采用标准输出信号，便于计算机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
B、导波雷达物位计特性
a、对液体、颗粒及浆料连续物位测量不受介质变化、温度变化、稀有气体及蒸汽、粉尘、泡沫等的影响。
b、液体量程小于15m时，测量精度为±5mm；量程大于15m时，测量精度为5mm±0.05%。
c、量程60m，耐250℃高温、40kg高压，适用于爆炸危险区域。
d、对蒸汽和泡沫有很强的抑制能力，测量不受影响。
e、顶部和底部具有盲区。
C、差压变送器特性:
a、常规差压变送器在许多液位测量应用中，在液体有额外的蒸气压力。由于蒸气压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。
b、电子远传技术采用数字结构取代机械部件，响应速度更快，测量精度也有所提高。
c、天气寒冷时装置通常需要伴热或保温，要检查引压管漏水、冷凝、蒸发和堵塞。
d、距离过长的毛细管会使压力传输变得误差过大，同时安装过程要求较高。
表1 差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
仪表类型 测量精度 性 安装 泄漏点 维护量 寿命
差压变送器 低 一般 复杂、附件多 较多 大 长
导波雷达 较高 较高 简单 较少 低 较长
磁致伸缩 高 高 简单 少 低 长
③工况干扰比较
实际应用中常见工况产生干扰和影响的情况如表2所示。
表2 实际应用中常见工况产生干扰和影响的情况
常见工况 差压变送器 导波雷达物位计 磁致伸缩液位计
压力变化 影响很大 无影响 无影响
温度变化 影响很大 有影响 无影响
震动干扰 影响很大 有影响 无影响
电磁干扰 无影响 有影响 无影响
介质 水、汽 水、汽 水、汽
介电常数 影响很大 影响很大 无影响
介质成分(如水、汽) 影响很大 影响很大 无影响
④适用范围比较
差压变送器、导波雷达物位计和磁致伸缩液位计适用范围如表3所示。
表3 差压变送器、导波雷达物位计和磁致伸缩液位计适用范围
适用范围 差压变送器 导波雷达物位计 磁致伸缩液位计
压力0-1MPa 适用 适用 适用
压力0-4MPa 适用 适用 适用
压力0-30MPa 适用 —— 适用
温度0-100℃ 适用 适用 适用
温度0-220℃ 适用 适用 适用
温度0-565℃ 适用 —— 适用
精度5‰-1‰ 适用 适用 适用
精度1‰ —— —— 适用
量程0-5m 适用 适用 适用
量程0-10m 适用 适用 适用
量程0-30m 适用 适用 适用
由对析可知:
①磁致伸缩液位计适用于电厂工况，精度高，稳定性很好，安装与维护量很小，基本不需要维护。在电厂高加、低加、凝汽器、除氧器等容器设备以及其他辅机工位，如油站、化水等均适用。其凭借环境适应性强、安装方便、高精度、低成本、免维护的优点，在当今液位测量领域占较大优势。
②导波雷达液位计适合的工况较好，对温度和环境要求较高，对于安装空间有一定的要求。安装要求避开进料口，以免产生虚假反射。不能安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近，佳安装位置在容器半径的1/2处。只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量，满足精度要求。调试较方便，运行和维护量不大。
③差压变送器适合的工况有限，而且传感器零漂移严重；测量偏差大，长期工作稳定性差，精度较低，受环境影响较大；安装及维护量较大，无论是正常运行还是例行维护，工作量都较大，现在基本作为一个备用选择。
一、定义
杆式导波雷达液位计是一种接触式物位测量仪器，它使用导波杆直接插入测量介质，通过导波杆内的雷达波的反射来测量液位高度。
二、工作原理
杆式导波雷达液位计基于时域反射原理（TDR）工作。它以高频振荡器为基础，发射电磁脉冲，这些脉冲沿着导波杆向下传播。当被测介质表面遇到时，部分电磁脉冲会反射回来形成回波。通过测量发射波和反射波的运行时间，可以计算出液位高度。具体来说，运行时间可通过公式t=2d/c（其中d为液位高度，c为雷达波在介质中的传播速度，通常接近光速）转换为液位高度。
三、特点高精度:由于采用雷达波进行测量，杆式导波雷达液位计具有高精度，能够满足各种液位测量的需求。高反应速度:雷达波的传播速度快，因此杆式导波雷达液位计能够迅速响应液位变化，提供实时的液位信息。性好:杆式导波雷达液位计的结构设计合理，能够适应各种恶劣的工况环境，确保长期稳定运行。适用范围广:杆式导波雷达液位计可以用于各种液体、颗粒及粉末的液位测量，能够适应不同介质的要求。
四、应用场景
杆式导波雷达液位计广泛应用于各种工业领域，如石化工业中的储罐、反应釜等；食品工业中的糖浆储存罐、烘烤炉等；以及污水处理行业中的污水池、沉淀池等。此外，它还可以用于电力行业中的水库、大型油罐等液位测量。
五、注意事项在选择杆式导波雷达液位计时，需要考虑被测介质的性质（如介电常数、电导率等），以确保测量结果的准确性。安装时需要注意导波杆的长度和插入深度，以确保测量范围符合实际需求。定期对杆式导波雷达液位计进行维护和保养，可以延长其使用寿命并保持测量精度。
综上所述，杆式导波雷达液位计是一种高精度、高反应速度、性好的液位测量仪器，广泛应用于各种工业领域。在选择和使用时，需要根据实际需求进行综合考虑。
Rosemount3301/3302 其他液位变送器23.5M 5.0mm316L 24VDC4-20mA(Hart)（mA） 液体
罗斯蒙特3300导波雷达液位和界面变送器
1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。
凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行
液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也
能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:
1.1 高温和高压导波杆用于要求高的液位测量领域。
1.2 多样的导波杆几乎可满足应用领域的需求。
1.3 多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。
1.4 直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。
1.5 简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。
1.6 几乎不受粉尘、蒸汽、干扰物的影响。
1.7 坚固的模块化结构降低了运行成本，提高了性。
1.8 易于集成于现有设备中。
2. 产品技术规格
3.罗斯蒙特3300导波雷达变送器应用
在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济
的测量。
# 旁通管内的液位测量
导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从
而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。
# 高温和高压(HTHP)应用
高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变
送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高
温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达
400℃的温度环境。
# 在液化气和液氨储罐中进行液位测量
液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可
对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理
想选择。
# 对液体和浆液进行液位测量
在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有
高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。
# 界面液位测量
多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信
号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。
# 筒仓内的固体测量
罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。
