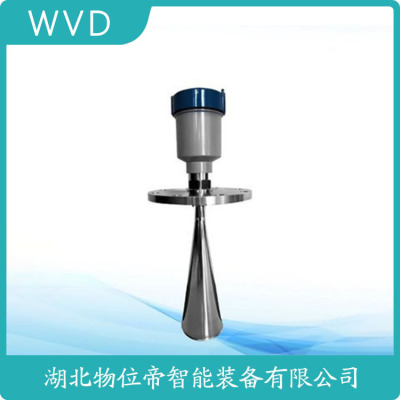

DLM-603雷达物位计产地货源
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31 PMP11，PMC11,PMC131 等现货。
1、概述
MT2000导波管雷达液位变送器采用雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
3、外形结构图
DLM-603雷达物位计产地货源
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
1、概述
导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
准确度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
介质介电常数:单杆:小1.3
双杆:小1.7
介质大粘度:1500cp
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。
使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
E+H导波雷达液位计特点，Levelflex 自顶向下安装，满足行业应用要求，底部回波算法(EoP)使得测量更加。测量精度:杆式传感器 +/- 2 mm (0.08 in)，缆式传感器 +/- 2 mm (0.08 in)，即使在多变的测量产品或过程条件下，依然保持测量。Levelflex FMP50 用于液体、浆料和泥浆的连续物位测量。测量值不受介质变化、温度变化、气体覆盖或蒸汽的影响。过程连接:螺纹 G 3/4、MNPT 3/4；法兰，UNI法兰。主要接液部件:杆式传感器 316L、PPS、Viton，缆式传感器 316、PPS、Viton。Levelflex 在出厂前已经按照用户订购的探头长度进行预设置。因此，在大多数场合中只需输入相关应用参数，设备即可自动适应测量条件。
通常，使用杆式探头测量液体。缆式探头用于超过 4 m (13 ft)量程的液体测量，以及罐顶间隙不允许安装杆式探头的工况下的液体测量。容器壁与杆式探头或缆式探头间的距离（A）:光滑金属罐壁:大于 50 mm (2 in)；塑料罐壁:与容器外部金属部件间的距离大于 300 mm (12 in)；水泥罐壁:大于 500 mm (20 in)，否则会减小有效测量范围。选择正确的安装位置，避免缆式探头在安装和操作过程中出现缠绕（例如介质冲击仓壁时）。缆式探头悬空安装时（探头末端未固定在容器底部），在整个测量过程中缆式探头与容器内部装置间的距离均不得小于 300 mm (12")。
E+H超声波液位计FMU41-ARB2A2
E+H科里奥利质量流量计83A02-ASVWAAACAHAH
E+H差压变送器A1CGCRKJA+
E+H压力变送器PMP51-AA21JD1SGCR1JA1+
E+H液位计FMR52-B2ANCABPAHK+LA
E+H物位计FMP51-AAACCAUAA4GDJ+F4Z1
E+H温度计TR11-AADBHSYH3000
E+H科里奥利质量流量计8F3B08-AAIBAAAFAASAD4SAA1+
E+H液位计FMP57-AAAACBLCA4GGE+
E+H导波雷达物位计FMP57-ACCDLCA4CFJ+J1
E+H温度变送器TMT182-A1KBA
E+H流量计8F3B50-AAIBAAAFAASAD2SAA1+
E+H雷达物位计FMR52-BBACCABPCGK+
E+H雷达液位计FMR51-AAACCABDD3RVJ
E+H超声波物位计FMU30-AAHEAAGGF
E+H温度变送器TMT180-A213AEAPD
E+H超声波液位计FMU90-R11CA131AA3A
E+H雷达液位计FMR245-A3CFKAA2A
E+H液位计FTL31-AA4U3BAWSJ
E+H质量流量计80F50-AD2SAAAAAAAA
E+H雷达液位计FMR231-AEGGSSAA2AA
E+H雷达物位计BMVCEVEE2
E+H超声波物位计FMU90-R11CA161AA3A
E+H超声波液位计FMU40-ARB2A2
E+H流量计83F80-2D2SA9SAAB
E+H质量流量计80E25-AD2SAAA1AABH
E+H压力变送器FMB51-BA21JA1FGD80GGJB2A+
E+H温度计TR10-AAD3BHSFGC000
E+H超声波物位计FMU90-R11CA212AA3A
E+H导波雷达物位计FMP50-AAACCAAAA1GDJ+
E+H导波雷达液位计特点FMP40-AAA2CRJB21AA
E+H质量流量计83A02-ASVWAAACAHAH
E+H差压变送器PMP51-AA21JA1SGCGMJA1+
E+H压力变送器PMP71-GBA1U21RHAAA
E+H差压变送器PMD55-AA21BA27CGCHAJA1A+PB
E+H科里奥利质量流量计8F5B25-BBDBAEAAGBAB3ASDD4SAA1+
E+H物位计FTL33-AA4M3ABWSJ
E+H雷达物位计FMR56-AAACCABNXWG+
E+H物位计FMP45-AARGJG31A4A
德国E+H温度变送器，德国E+H温度计
德国E+H PH变送器，德国E+H PH计
德国E+H铝离子分析仪，E+H铁离子分析仪
德国E+H ORP电，德国E+H ORP传感器
德国E+H超声波流量计，德国E+H涡街流量计
德国E+H分析仪，德国E+H ORP分析仪
德国E+H PH分析仪，德国E+H PH探头
德国E+H溶解氧电，德国E+H溶解氧传感器
德国E+H溶解氧变送器，德国E+H溶解氧仪
德国E+H电导率传感器，德国E+H电导率电
德国E+H余氯仪，德国E+H余氯传感器
德国E+H臭氧传感器，德国E+H光度计
德国E+H COD分析仪，德国E+H TOC分析仪
德国E+H液位计，德国E+H超声波液位计
德国E+H氨氮分析仪，E+H盐分析仪
德国E+H电导率变送器，德国E+H电导率仪
德国E+H浊度传感器，德国E+H浊度仪
德国E+H电磁流量计，德国E+H热式质量流量计
德国E+H科氏力质量流量计，德国E+H变送器
德国E+H总氮分析仪，德国E+H总磷分析仪
德国E+H PH电，德国E+H PH传感器
本公司主要代理欧洲、美国等厂家的传感器PLC流量计变送器分析仪泵阀液位计仪器仪表等各种工控自动化仪器仪表。我们一直致力于引进的高质量工业自动化仪器仪表和技术，现已与多家欧美公司建立代理合作关系，产品广泛应用于石油化工、机床、电力、电子、冶金、汽车等行业。我们的优势供应产品:倍加福P+F传感器、HEIDENHAIN海德汉、AB模块、艾默生EMERSON流量计、KRACHT齿轮泵、图尔克TURCK传感器、VEGA液位计、E+H流量计、罗斯蒙特ROSEMOUNT流量计、西克SICK传感器、BECKHOFF倍福、皮尔磁PILZ继电器、易福门IFM传感器、MTS位移传感器、REXROTH力士乐。
E+H导波雷达物位计由基于导波雷达技术的智能、回路供电的液位与界面变送器组成。由于采用数字化取样以及信噪比较高的信号处理技术，即使在其恶劣的工况下，这些仪表也可对液体和浆状物料进行的测量。液位与界面的测量从根本上消除了粉尘、蒸汽、干扰障碍物与湍流的影响。甚至适用于体型微小或奇形怪状的储罐测量。液位和界面的测量真正消除了温度、压力、蒸汽气体混合物、密度、湍流、泡沫/沸腾、不同介电常数的介质和粘度的影响。液位计运用了时域反射原理，变送器模块部分产生一定频率的电磁信号沿导波传感器传播，遇到不同介电常数的介质时产生反射，单片机通过算法可以得到待测液位高度。
E+H导波雷达液位计特点，其包括液位计主体、导波杆、固定法兰、保护套管、导波杆固定架、同心异径管和保护套管固定架；在固定法兰上设有保护套管，保护套管顶端与固定法兰底部焊接，在所述固定法兰顶部安装所述液位计主体；在保护套管管壁上均匀排列有采样孔；在保护套管内的导波杆上固定导波杆固定架；在保护套管外壁滑动套接有同心异径管，同心异径管的大口端朝向液位计主体方向设置；在同心异径管外壁上固定设有与保护套管轴向垂直的保护套管固定架。优点在于:液位实时测量的准确性，工艺生产的连续正常运行；检修导波雷达液位计时，不需要清空设备内介质，就可对导波雷达液位计进行拆装检修，易于检修维护。其特征在于，导波杆固定架与所述保护套管内腔截面形状相同，在导波杆固定架上设有两个以上的竖直通孔。
