　　雷达物位计的校准与精度验证

　　出厂校准使用标准靶板（RCS=1000m²），模拟不同距离下的回波强度。现场验证可采用空高法，与人工检尺比对误差应＜0.1%FS。某粮油储罐实测发现，温度梯度导致的传播速度变化会引起0.3%的测量偏差。最新自校准技术利用罐底固定反射体作为参考，实时补偿介质介电常数波动。值得注意的是，导波雷达需定期检查探杆状态，机械应力可能导致1m探杆产生2mm的测量误差。

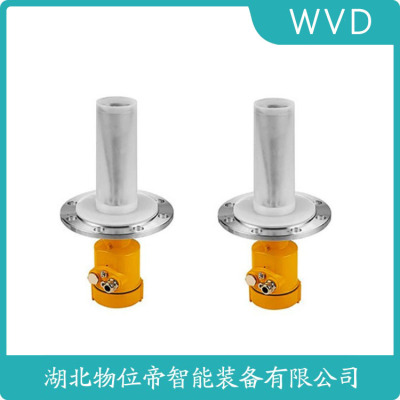

　　VEGA雷达物位计技术发展。随着科学技术的发展，不断有新型物位计出现。目前市场上的物位计其外壳体与法兰一般是设计成一体的，外壳体上的表头不能旋转，天线的发射角度也是一成不变，当需要 360度调节旋转角度时，一般需要拆卸法兰，然后重新安装，费时费力，另外现有的雷达物位计存在外形尺寸偏大、电子部件密封效果差、无法有效去除干扰等问题。360度旋转式雷达物位计，包括外壳体、外壳上盖、罩体、连接法兰和平法兰，外壳体内设有空腔，空腔内设有电源板，外壳体的下端设有扩径的罩体，罩体的内部空腔中装配有天线盒，罩体的下端面呈斜面，罩体的下端口处对应设有斜置的外环边，外环边上均匀布置 4个环形通槽，罩体的下端安装一连接法兰，连接法兰包括连接管，连接管的上下两侧对应设置有上法兰盘和下法兰盘，上法兰盘的上端面通过环形通槽中的 T型螺栓与罩体固定，下法兰盘的盘面上设置两个环形通槽。

　　VEGA物位计VEGAPULS62PS62.DXENBFHDMAX威格导波雷达物位计VEGAFLEX86FX86.AXHTO1HXANAX

　　VEGA超声波液位计VEGASONS62SONS62.E

　　VEGA超声波液位计VEGASON62SN62.XXAGVDMXX

　　VEGA音叉振动开关VEGAVIB61VB61.XXAGDRKMX

　　接管高度要求:天线伸入到罐里至少10mm的距离<  供电电压

　　(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。

　　(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。

　　德国E+H雷达物位计FMR57说明调试调试Micropilot 时，需要输入空标距离“E” (零点)、满标距离“F ” (满量程)和应用参数，仪表自动

　　适应过程条件。电流输出型仪表的零点(E)和满量程(F)的工厂设置值分别为4 mA 和20 mA；数字

　　量输出型仪表和显示单元的零点(E)和满量程(F)的工厂设置值分别为0 %和100 %。数字式输出型

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　X705-51AA-110DL/T5173导波雷达物位计

　　如何确保安装满足IP67的要求:1.请确保密封头未受损

　　2.请确保电缆未受损

　　3.请确保所使用的电缆符合电气连接规范的要求

　　4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

　　5.请拧紧电缆密封头，见②

　　6.请将未使用的电气接口用盲堵堵紧，见③

　　<  调试方法

　　RBRD10 系列有三种调试方法:
