固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
FU-B2导波雷达液位计厂
导波雷达液位计是一种常见的工业测量仪器，主要用于液体和固体物料的液位监测。它通过导波雷达技术，利用电磁波在介质中的传播特性，实现对液位的测量。这种技术在各种行业中得到广泛应用，比如石油、化工、水处理、食品和饮料等领域。
导波雷达液位计的工作原理基于电磁波的传播。其核心部件是一个发射器和接收器，发射器将高频电磁波发射到测量介质中。当电磁波遇到液体或固体物料时，会产生反射，接收器则接收到这些反射波。通过分析反射波的时间和特性，仪器可以计算出液位的高度。
与传统液位计相比，导波雷达液位计具有多项优势。首先，它对测量环境的适应性强。传统液位计可能受到压力、温度、蒸汽、泡沫等因素的影响，而导波雷达液位计则不易受到这些因素的干扰。这使得它在一些恶劣环境下仍能保持良好的测量精度。
其次，导波雷达液位计的安装和维护相对简单。由于其非接触式的测量方式，用户无需担心测量探头与介质直接接触带来的污染或磨损问题。此外，导波雷达液位计的性高，能够长时间稳定工作，减少了维护频率和成本。
导波雷达液位计的应用领域广泛。首先，在石油和化工行业，液位监测是和生产管理的重要环节。导波雷达液位计能够实时提供液位数据，帮助企业避免因液位异常造成的隐患。同时，它也能提高生产效率，确保原料的及时供应。
在水处理行业，导波雷达液位计用于监测污水和废水处理过程中的液位变化，确保处理过程的顺利进行。通过对液位的控制，企业可以实现更的水资源管理，降低运营成本。
此外，在食品和饮料行业，液位测量同样。导波雷达液位计能够在不影响产品质量的情况下，提供的液位数据，帮助企业实现自动化生产和监控。
在选择导波雷达液位计时，有几个关键因素需要考虑。首先是测量范围和精度。不同的应用场景对液位计的要求不同，用户应根据实际需求选择合适的型号。其次是介质特性。液位计的性能可能受到测量介质的性质（如导电性、介电常数等）影响，因此在选型时要充分考虑这些因素。
另外，安装位置和环境条件也是影响液位计性能的重要因素。应选择合适的安装位置，以避免干扰信号的影响。同时，确保仪器能够适应周围环境的温度、压力等条件。
在使用导波雷达液位计时，用户也应定期进行校准和维护，以确保其测量的准确性和性。虽然导波雷达液位计的维护频率相对较低，但定期检查仍然是必要的，以因长时间使用而导致的性能下降。
总之，导波雷达液位计凭借其优良的测量性能和广泛的适用性，成为各行各业液位监测的重要工具。随着科技的发展和应用需求的增长，导波雷达液位计的技术也在不断进步，未来有望在更多领域发挥更大的作用。企业在选择和使用导波雷达液位计时，应充分了解其工作原理和适用范围，以便地满足生产和管理的需求。通过合理的使用和维护，导波雷达液位计将为企业提供的数据支持，助力其运营。

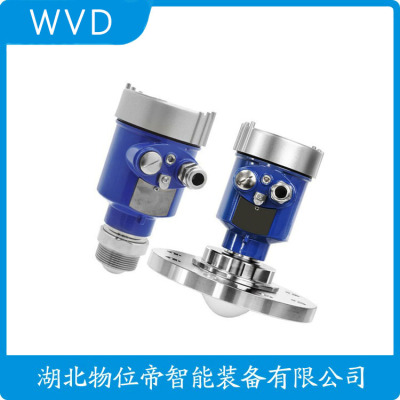

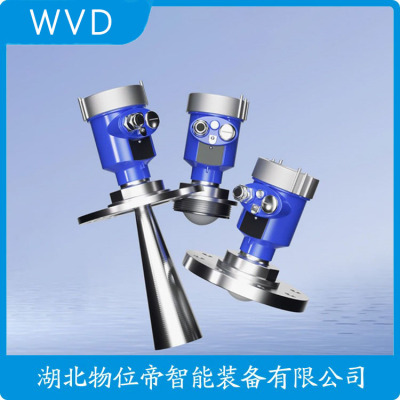

法兰连接导波雷达液位计 雷达料位计产品概述:
导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。
导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。
１.导波雷达液位计的基本原理:
导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
２.导波雷达液位计测量料位的技术:
(１)回波处理新技术的应用:
从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的
(２)测量数据处理:
由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。
经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。
(３)导波雷达液位计的特点:
由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
②操作简单，调试方便。
③准确且节省能源。
④无需维修且性强。
⑤几乎可以测量介质。
测量范围:30米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1-2MPa
精 度:±1mm
频率范围:100MHZ-1.8GHZ
防爆等级:Exia IIC T6
防护等级:IP67
信号输出:4…20mA/HART(两线)
测量范围:30m
测量精度:±10mm
过程温度:-40～150℃
过程压强:-0.1～1.6MPa
频率:6.3GHz
信号输出:（4～20）mA/HART
电源:两线制:（DC24V） 四线制:（DC24V/AC220V）
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
雷达物位计工作原理:微波物位计工作方式类似雷达:向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
相关参数:工作电源:AC220V±10% 或 DC24V功耗: 5W 显示方式:光柱显示测量:≤±1% F·S传感器防护等级:IP65仪表工作环境温度: -40～45℃探工作（介质）温度: 普通型: -20～60℃中温型: -40～200℃ 高温型: -40～800℃介质压力: 压力型≤3MPa（其余型号为常压）传感器与二次仪表的连线及距离:距离 <200m，用直径1.5mm 以上的导线（是双绞线）连接，每条导线电阻应小于3 欧姆检测范围: ≤11000p报警输出方式:两组继电器常开、常闭触点，对应高、低两点输出，分别可选物位的 90%、80%、70% 和 30%、20%、10% ，出厂是置于80%和20%处。（触点容量AC250V，0.3A；DC28V,0.5A；电阻负载）变送输出:4～20mA二次仪表外型尺寸: 48（宽）× 96（高）× 112（深）二次仪表开孔尺寸: 43+1（宽）× 91+1（高）
