通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。

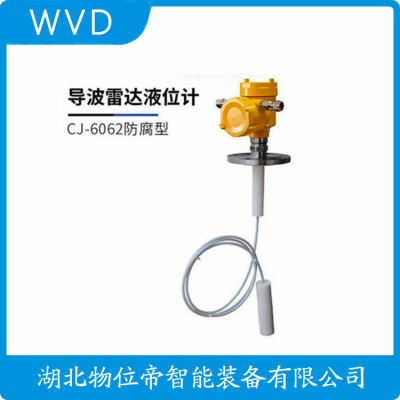

导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
CPR6400-IXXBFKCHAMA雷达液位计供应商
雷达物位计厂家
DHE-4100原理
原理:由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。适用于:
<小量程储罐，几何形状和内部有障碍物的复杂储罐。
<带有蒸汽，附着物，起泡，冷凝水的应用场合。
DHE-4100雷达物位计产品特点
■稳定
近三十年行业积累，采用定华电子*的“微振动分析”回波处理技术，智能回波识别技术，确保物位总能得到、、有效的跟踪和检测。
■调试简单
仪表显示屏上可以直观看到测量波形，通过波形可以轻松判断仪表的工作状态。
■应用广泛
多种天线形式可供选择，适用于各种不同的特性介质，不受介质的密度、粘度、电导率、湍流、粉尘、腐蚀性等的影响。
■连接方便
多种过程连接方式选择，将泄露风险减至低。
化工行业
化工行业对物位测量技术的要求很高。雷达物位计具有高精度、大量程、高稳定性、调试操作简便等技术特点，决定了其在化工行业比其他测量手段更具有显著优势。
过程罐
反应过程罐的液位测量一直是个难点，而化工行业存在很多的反应过程罐。由于反应过程罐里多数有搅拌、伴热等设备，导致很多仪表无法正常工作。非接触式平板雷达物位计可以不受搅拌、伴热这些因素的影响进行稳定测量。
卧罐
化工行业的卧罐多为直径1～4米左右。介质多为腐蚀性强、易燃易爆等危险介质。其量程较小，采用接触式雷达（导波）物位计 ；而非接触式雷达物位计 采用四氟防腐技术，测量强腐蚀性介质效果更佳。
球罐
球罐在化工行业常见，直径多数大于10米。常用来储存带压、腐蚀性强、易燃易爆等危险介质。由于量程较大，多采用非接触式雷达物位计测量物位，其量程大可达到30米，精度可达到±5mm。
立罐
立罐在化工行业常用来储存常压介质，其量程较大，多为10～30米，且多有内浮顶，选型时需考虑是否增加导波管。罐体加装导波管的采用接触式雷达（导波）物位计 ，无导波管的工况采用非接触式雷达物位计。
石化行业
石化行业测量不同过程步骤的物位高度，对仪表的性要求很高。雷达物位计适用于测量石化行业中的碳氢化合物和油品，因为其可以在不受温度、压力、密度等影响的情况下测量物位高度，可以满足大容量，不同尺寸的容器的测量要求。
过程罐
石化行业的不同过程设备中，会将可回收利用的干净冷凝液收集到储罐里。这些冷凝液是在用于加热不同的碳氢化合物过程的蒸汽系统中产生的。 在冷凝液罐里，通常会达到很高的过程温度，采用高温型的非接触式平板雷达，可以准确的测量其物位高度。
卧罐
石化行业有大量的卧式储罐，量程2～4米。 要确保能地完成炼油过程，关键在于要能测得储罐内的物位，以便在需要时能提供各种相应的介质。接触式和非接触式雷达物位计均可用在此工况上使用。接触式雷达(导波)物位计 ；非接触式雷达物位 计精度更高，更适合测量有防腐要求的介质及会产生附着物的介质。
球罐
石化行业中，球罐多数都是用于存储碳氢化合物，其量程多数大于10米。以常见的丙烷为例，丙烷属于液化气 (LPG)，常温下是一种无的易燃气体。丙烷经压缩、液化后被存入高压容器中，以免其重新气化。非接触式雷达物位计 可以准确的测量它的液位高度。
立罐
石化行业中，立罐主要用来存储成品油，其量程较大，10～30米。如成品汽、柴油，就常储存于立罐中。其常温常压，用非接触式雷达物位计 可以准确的测量液位高度。
制
医行业设备通常体积更小，被测介质价值相对较大，卫生等级要求相对较高，雷达物位计适合于小型反应器和灌装设备的物位测量。
过程罐
品生产过程中缓冲罐常见，缓冲罐内的介质经常会有一些混合、反应过程，所以罐内多有搅拌或液下泵。多采用非接触式平板雷达物位计，平板天线信号强，不怕介质飞溅、粘附，适合测量带搅拌的工况。
卧罐
在医生产中，常用的溶剂和反应介质多数在卧罐中储存，其量程一般都在2～3米。对于卫生要求高的采用非接触式雷达物位计 测量。对于卫生要求不高的采用接触式雷达（导波）物位计 。
食品
我们每天食用的一切液态或糊状食品都被仓储在不同规格的容器中，并在其中得到混合和加工。尤其是在带有搅拌装置的小型容器中，常常会出现严重的冷凝现象或者在传感器上形成附着物。而雷达物位计不受介质附着物和冷凝物的影响，可以*食品行业的使用要求。
过程罐
在食品加工工艺中，会经常出现过程罐。食品在过程罐中搅拌、加热、转换。对于带搅拌的罐体多采用非接触式平板雷达物位计。由于搅拌的存在，可能会出现介质飞溅，造成附着物黏在天线上。而平板雷达的天线小、信号大，*不受附着物的影响。
卧罐
在食品行业中，大多数的液态食品（饮品）都储存在卧罐中，多数的液态食品（饮品）在酿造过程中，罐中总是存在一层厚厚的泡沫（比如啤酒和牛奶）。非接触式平板雷达物位计 的信号大、穿透力强，通常使用它来测量这种液态食品储罐的液位高度。
料仓
粮仓是食品行业常见的储罐。装填筒仓会产生大量灰尘，粮食属于固体颗粒，故采用固体雷达物位计 。固体雷达物位计信号更强，可穿透灰尘测量物料。
采矿
采矿行业中，固体料仓中石料及各种灰库中的料灰物位高度，均可通过雷达物位计进行测量。矿物状态可分为粉尘状、颗粒状和块状。其介电常数通常比较小，固体雷达物位计的电路部分专门增加了信号放大器，增强雷达回波信号，了雷达物位计在固体物位测量时的稳定性和精度。
过程罐
采矿行业中过程罐主要用于矿物的混合再加工。以铝土矿为例，铝土矿首先与氢氧化钠混合，蒸压和搅拌。然后将其送入煅烧炉，在那里脱水成白细粉-氧化铝。非接触式固体雷达物位计 可以准确测量该罐中的物位，确保工艺的良好运行。
料仓
筒仓是存储固体矿物的主要容器，采出的矿石通过输送系统输送到大型的地上或地下筒仓，并储存在那里直到用于生产。需要的测量来确定筒仓的物位。非接触式固体雷达物位计 是这种工况的好的测量仪表。
水泥
在水泥窑中利用雷达物位计技术，通过建立动态预测模型，实现熟料生产全寿命的完整视图。监测和控制生产大大提高窑的稳定性，提高生产效率，减少材料损失及能源成本。
过程罐
水泥粉料在回转窑中燃烧之前，来自混合床和集料的物料在大型磨机中被磨成细生料，然后粉末材料通过气动输送系统输送到筒仓。的水平监测对于优化原材料储存。非接触式固体雷达物位计 *可以满足此工况的要求。
料仓
水泥厂的原料大多是颗粒状物料，少数是块料，其半成品熟料也是颗粒状物料，储存在库或仓里。这种工况对物位仪表的天线结构要求比较，例如:大量程、高温、度粉尘，还需要考虑现场冷凝、积料、搅拌器等影响造成的伪回波现象。建议采用非接触式雷达物位计 来测量物位。
水处理
水处理行业的液位测量主要包括集水井、粗格栅、细格栅、生化反应池、冲泥池、污泥池、井溶池。其中除了集水井等超远量程、狭长空间外，其他环境比较简单。雷达物位计在以上场合均可以稳定工作，测量。
料仓
利用地下水泵将地下水从深井中输送到表面，要求溢出以前停止取水。因此需要并免维护的水位测量仪表。由于地下水井的深度可能会很大，采用接触式雷达物位计 可以方便、经济的测量地下水水位，大测量范围可达到100米。
雷达物位计厂家
定华电子生产雷达物位计，产品稳定、调试简单、安装方便，可适用于多种场合。
导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上*的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点。
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
2、导波雷达液位计技术参数:
应 用:腐蚀性液体
测量范围:杆式6米/缆式20米
过程连接:法兰
过程温度:-40~120℃
过程压力: -0.1~2MPa
精 度:±3mm
频率范围:100MHZ~1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
3、导波雷达液位计使用说明:
测量原理
WHRD35防腐导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的小距离
顶部盲区是指物料料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
CPR6400-IXXBFKCHAMA雷达液位计供应商
应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
