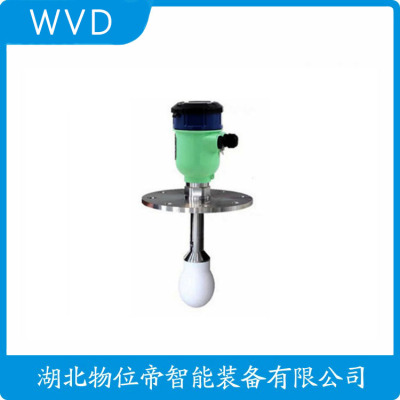

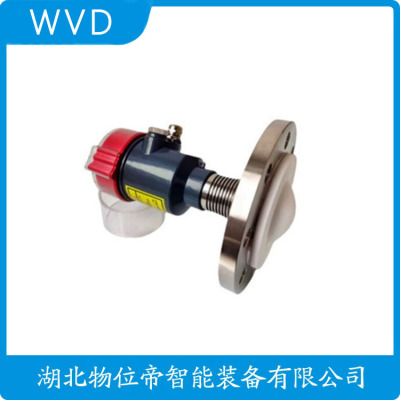

KSLL-H105L4S1T1A1K1D1X1雷达物位计厂
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
1 故障现象
芳烃装置导波雷达液位计使用量比较大，LT3021 、LT3613出现故障的几率比较大，常见的故障现象即为液位显示与实际液位值不符。
2 原因分析
一般导波雷达液位计出现此故障原因有以下两个原因:1）介质不干净，污染了导杆；2）介质的介电常数发生了变化，导致测量不准确。
3 处理方法
1）排放:通知工艺操作人员，办好仪表工作票（联系单）。让工艺外操人员关闭仪表上下截止阀，仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变，则应判断为导波杆被脏污介质污染。此时对仪表进行下线（即从现场拆除），对导波杆进行清洗，清理导波杆上面的附着物，然后连表头一起进行重新校验；
2）调介电常数:如果仪表排放后显示归零，但投用后显示仍然不准，则判断为介质介电常数发现了变化，此时对仪表介电常数进行调整:a）打开显示表头盖，按向上（或向下）箭头翻动显示屏幕上面的选项，直至翻到“Dieelctec(select)”菜单；b）在屏幕出现Dieelctec(select)时按下回车键 ，屏幕面出现“！”标志，此时仪表参数为可改变模式。c）出现“！”标志后按上下键翻动选择介电常数值（1.4-1.7,1.7-3,3-10,10-100）一共四个选项，选择完后再按回车键确认，等待几秒钟后显示屏幕自动返回测量值显示页面，观察液位显示值。d）当选择的介电常数值能使仪表的显示值与实际液位值相符时，则使用用此介电常数值；当不相符时，则继续选择下一个介电常数值进行试验，直到仪表显示值与实际值相符。
4 总结
导波雷达液位计广泛应用于石油化工行业的液位测量中，掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍，有不当之处，敬请批评指正。
KSLL-H105L4S1T1A1K1D1X1雷达物位计厂
工作频率100MHZ～1.8GHZ测量范围杆式、双杆式:0～6m重 复 性±3mm分 辨 率1mm采 样回波采样55次/s响应速度>0.2S（根据具体使用情况而定）输出信号4～20mA精 度0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹；法兰DN50，DN80，DN100 ，DN150，DN200，DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%)；纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气，如N2CO2
2
1.6…19
塑料带粒子
白灰石，特种水泥
糖
液化气，如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥，石膏
矿物油，燃料
30m
4
2.5…4
谷物，种子
石头
砂粒
苯，苯乙烯，甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯，氯仿
纤维素喷雾
异氰盐酸，本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部自带电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同，分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类，用户选用导波雷达时应认真填写导波雷达物位计参数表》，昌晖仪表制造有限公司可以根据您提供的详细参数，为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米，液体、固体粉料测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A
B
C
液体型/4mm
固体型（10m内）/6mm
固体型（10m-30m）/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米，液体液位测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米，液体、固体粉末测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式（高温型）导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米，液体、蒸汽测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米，腐蚀性液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米，介电常数低、表面波动液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐；
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式；□ 平顶式；□ 敞口式
罐底:□ 锥底；□ 平底；□ 斜坡底
安装:□ 顶部安装 ；□ 侧面安装；□ 旁通管；□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------；□ 液体；□ 固体；□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是；□ 否
搅拌:□ 是；□ 否
过程连接
螺纹:□ G1½"A；□ 1½"NPT；□ G2"A；□ G1"A；□ 1"NPT
法兰:□ 法兰 DN= ------；□ 法兰 ANSI=------------
电源:□ 24VDC；□ 220VAC
输出:□ 4-20mA；□ HART；□ PROFIBUS PA
显示:□ 带表头显示；□ 不带表头显示
雷达物位计概述
雷达物位计是一种利用雷达技术实现非接触式测量的物位测量仪器
其工作原理是通过发射微波信号到目标物体表面，然后接收反射回来的信号，根据发送和接收之间的时间延迟，计算出目标物体与传感器之间的距离，从而确定物体的高度或深度
雷达物位计具有诸多优势，如非接触式测量，避免了污染或腐蚀传感器的风险；适应性强，可应对复杂的工业环境和端的温度、压力条件；具备高精度和稳定性，能提供准确的测量结果，并在长时间使用中保持稳定
正因如此，它被广泛应用于石油、化工、水处理、食品加工等众多行业
雷达物位计的原理是发送高频脉冲进行 物位测量。测量度高，性强，复杂工况存在虚假回波的情况下，也可以准确的识别出物位的回波。
雷达物位计有很多种叫法，如液位计，料位计，其 意思大致相同是一样的。唯一的区别是根据
测量 介质不同进行区分。其中雷达物位计 可对固、液体进行测量 ，料位计则是测量固体，液位计 则是测量 液体。
型号上雷达物位计又可以分为普通和智能型以及防腐型。通常 测量液体选择导波型，测量固体和粉尘类选择智能
型，测量 盐酸，硫酸等含腐蚀性物质选择抗腐蚀型。
