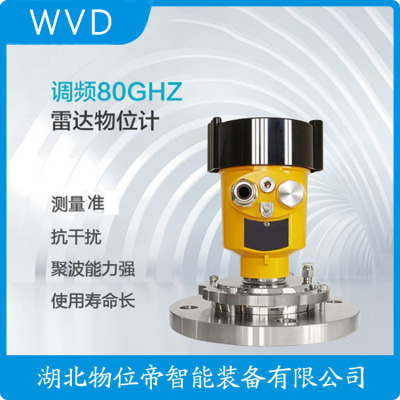

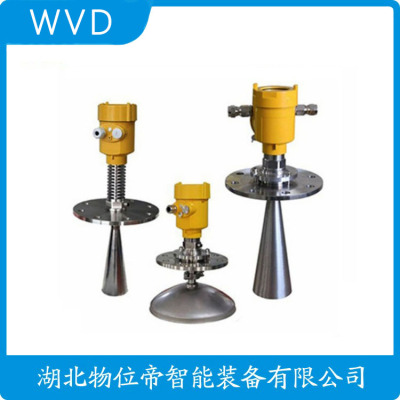

WL-8000-0-1-2-W-P雷达液位计厂商销售

供应商：
湖北物位帝智能装备有限公司
价格：
面议
最小起订量：
1件
地址：
湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
手机：
17720591218
联系人：
郭芬（请说在中科商务网上看到）
产品编号：
222531313
更新时间：
2025-10-12
发布者IP：

您可能喜欢

产品介绍
用户评价(0)

产品参数

型号：多样
是否可定制：是
规格：不限
防腐性：好
范围：全国

产品优势

产品特点：湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品
服务特点：

详细说明

　　WL-8000-0-1-2-W-P雷达液位计厂商销售

　　技术发展趋势与创新方向

　　79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。

　　通信协议与系统集成能力

　　标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。

　　LKW3X导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

　　该产品适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　LKW3X导波雷达液位计的数据处理

　　通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出.

　　LKW3X导波雷达液位计的主要技术

　　★ 工作频率: 100MHz-1.8SYz

　　★ 测量范围: 缆式:0-35m杆式、同轴式:0-6m

　　★ 重复性: ±3mm

　　★ 分辨率: 1mm

　　★ 采样: 回波采样54次/s

　　★ 响应速度: >0.2S（根据具体使用情况而定）

　　★ 精度: <0.1%

　　★ 输出电流信号:4-20mA

　　★ 通讯接口: HART通讯协议

　　★ 过程连接: G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150

　　★ 过程压力: -1～60bar

　　★ 电源: 24VDC（±10%）纹波电压:1Vpp

　　★ 耗电量: max22.5mA

　　★ 环境条件: 温度:-40℃～ 250℃

　　★ 外壳防护等级:IP68

　　★ 防爆等级:EXiaIICT6

　　★ 两线制接线:仪表供电和信号输出共用一根两芯电缆

　　★ 电缆入口:M20×1.5（电缆直径5～9mm）

　　WL-8000-0-1-2-W-P雷达液位计厂商销售

　　导波雷达液位计在工业生产中经常被用到，因其的性能被大众所接受，它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响，所以可在多种介质中使用，比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。

　　多种条件下使用导波雷达液位计反馈上来的使用数据得出，可连续供电作业*度高，相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计，锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。

　　在某些锅炉上，每台锅炉安装至少需要安装两个相互独立的水位表，所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化，但连接管道和阀门需要打开，来提高检测*度。安装的时候需要探头、传感器的干燥清洁，如果发生污染不可以用湿毛巾擦拭，需用酒精去污。

　　虽然许多城市还没有关于锅炉液位计的标准规定，但至少需要安装一个直观的液位计，并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计，根据设计图来安装。

　　一般情况下锅炉用的导波雷达液位计有这几种故障:

　　2.探头、传感器故障，遇到这种情况就需要重新调整设备的高度，检测几组数据之后确定位置。

　　3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件，重新调试后使用。

　　概述

　　蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。

　　汽包液位测量的现状

　　目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。

　　1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。

　　2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。

　　3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。

　　综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，*汽包液位测量的需求。

　　导波雷达液位计测量原理及特点

　　1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

　　2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。

　　3. 导波雷达液位计的选型及安装要求

　　选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。

　　安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。

　　导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离；避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面；不要将导波杆安装在进料口附近；传感器与设备底部要有一定距离，不能接触到罐底。

　　4. 气相补偿技术（GPC）。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。

　　导波雷达液位计在汽包液位计测量案例

　　在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。

　　三种仪表测量数据比较

　　总结

　　带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的优选。

　　文章结合导波雷达液位计在环己烷罐液位测量应用及故障处理实例，总结了导波雷达液位计维护经验工仪表供参考和借鉴。

　　设备简介及工艺生产状况

　　1、设备简介

　　昌晖导波雷达液位计由雷达变送器和导波探杆两部分构成，为两线制仪表。导波雷达变送器匹配的探杆形式有同轴杆式、防腐蚀护套杆式和单缆式三种。

　　导波雷达液位计的高频振荡器周期性发射低功率毫微秒级微波脉冲，通过浸入工艺介质的探杆引导雷达波脉冲向下传导，当雷达脉冲抵达具有不同介电常数的介质接触界面时，部分能量被反射回变送器。反射强度取决于被测产品的介电常数。介电常数越高，反射强度越大。根据发射脉冲(参考脉冲)与接受到反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。计算公式为:L=C×t/2，公式中L为基准面到液面间的距离，单位为m；C为雷达波传递速度，单位为300000km/s；t为雷达波从发射到接收反射回波的时间间距，单位为s。

　　传感器接收到微波有固定回波、界面反射波及其他杂波。一般通过设置阈值参数、介电常数、灵敏度来屏蔽掉固定回波及杂波，从而测量的准确。导波雷达液位计为智能型仪表，带有HART通讯功能、回路测试功能及自诊断功能。

　　2、工艺生产状况

　　以醇酮装置罐体04LT2102导波雷达液位计为例。04LT2102用于测量原料罐罐体液位，其测量值传递到DCS系统后，系统里的自动调节回路根据工艺条件的变化对罐体原料液位进行调节，目前大部分石化装置的罐体液位测量都采用导波雷达液位。

　　导波雷达液位计典型故障分析处理

　　故障一:参数设置错误，仪表出现问题

　　由于导波雷达液位计安装后不具备调试条件，售后服务人员采用“盲设定”方法(即不需要实际介质、根据仪表设计数据表的介质物理参数直接标定的方法)设置仪表参数，到醇酮装置水联运时，发现部分导波雷达液位计指示不准。

　　分析处理:按照经验，先检查导波雷达液位计参数设置。通过HART475与变送器通讯后查看参数设置情况，经过检查导波雷达液位计常用参数设置，发现该仪表参数设置错误，修正参数后观察一段时间后指示正常无误。

　　故障二:导波管上部憋压，导致管内页面不能上升

　　在现场共有5台导波雷达液位计在液位升到一定值后变化缓慢直到液位无变化，而现场确认容器内连续进料，现场磁翻板液位计液面仍在上升。

　　分析处理:首先检查确认导波雷达液位计的参数设置正常，排除仪表参数设置的故障问题。然后，检查仪表安装现场，仔细观察发现，导波雷达液位计为顶部安装，容器为常压，为了达到较好的使用效果，在容器内设计了DN80的导波管。在打开连接法兰时，发现液位计导波管内带压，此时液位变化正常。由此判断导波管上部憋压，导致液位上升到一定位置后不能再上升了。在水联运后确认判断正确，开气相补偿孔处理后液位计工作正常。

　　故障三:导波雷达液位计钢缆碰壁

　　在装置开工投料过程中，发现导波雷达液位计波动较大，在20%-65%之间跳变。再次确认导波雷达液位计参数设置正确。通过对一次表及传感器进行联校，参数指示正常，排除一次表及传感器的故障。

　　分析原因:

　　①出料泵P41105设计功率较大，在投料过程或装置进入状态时，出料泵回流量达到240m3/h左右，而导波雷达液位计为单缆式，造成导波缆绳摆动过大而碰壁。同时有导波缆绳下挂重锤配重太轻的可能。

　　②固定在容器内的DN80导波管过长，达9米，可能存在受力后弯曲，导致导波缆绳离管壁距离过近，容易碰壁。

　　处理措施:由于容器无现场液位计，装置生产需要，决定采用临时测量手段解决过程液位测量问题，采取在容器及所附设备上取静压的方式满足生产，如图1所示。考虑容器内密封氮气压力恒定，停车退料泵P41103在生产时不使用，在其出口处采用现场差压变送器表取压力，在DCS系统上显示液位，同时在现场YR-ER101差压变送器面板上交替显示液位与压力。等到装置停车改造时校正导波管，并增加导波管支撑，增加重锤配重后。再次开车确认导波雷达液位计工作正常。

　　图1 环己烷罐进出料工艺流程图

　　导波雷达液位计是一种适应性强，安装调试方便，维护工作量小的优秀智能仪表。可以广泛应用与石油化工生产的容器液位测量，其测量效果也是比较显著。在实际应用中，应该注重过程的维护，严格按照《导波雷达液位计使用说明书》进行安装操作，以免引起重大事故的发生。

　　点击图片进入导波雷达液位计选型页面

　　导波雷达液位计维护经验

　　下面昌晖仪表总结几点维护经验仅供技术人员的参考:

　　1、反复了解工艺流程，联系DCS控制系统，准确设置导波雷达液位计参数。

　　2、熟悉导波雷达液位计本身的性能，了解其结构特征及现场使用的环境。

　　3、充分分析导波雷达液位计安装的实际工艺情况，区分是工艺的原因还是仪表本身的原因。

　　4、在现场处理时，将导波雷达液位计与同一罐体其他液位仪表进行分析比对，增加故障判断的依据，可以有效提高导波雷达液位计故障处理的速度和准确度。在没有其它液位仪表时，建议增设，比较重要的地方除了要求采取现场指示外还应该同时增加远传功能，如采用双法兰液位计或磁翻板液位计。
