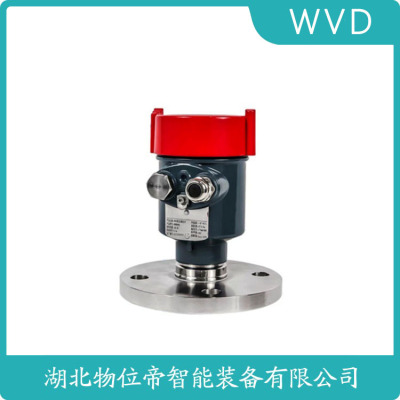

FMR67B-AABAEBAFGAJCRDFD3+AKEHF5I9雷达物位计
固体物料测量的特殊挑战与解决方案
粉煤灰等低介电常数（ε=1.5-2.5）物料需选用80GHz雷达，发射角＜4°的聚焦天线增强信号反射。某水泥厂实测表明，26GHz雷达在生料粉仓中的回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境推荐使用空气吹扫法兰（0.2-0.5MPa洁净空气），防止天线积灰。最新自适应算法可过滤料堆斜面引起的多重回波，有效测量范围扩展至50m。料仓进料时，频率调制技术能区分下落物料与真实料位，抗干扰能力提升60%。
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
PMC133-1R1F2P6F3ZT（-0.1-0Mpa）P30 - 10012
PMD235-KB4D2EB2C
PMC41-RE11P2J11R1G0L3T
PMC534-11FA2P6T
FMD630-KS4F2EA1CQ2[L3]
PMC534-11EA2F6[T]
PMC133-1R1F2F6[T]
FMR67B-AABAEBAFGAJCRDFD3+AKEHF5I9雷达物位计
如何确保安装满足IP67的要求:1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
< 调试方法
RBRD10 系列有三种调试方法:
PMD235-KH4F2EB1CSWING63.DANAVXUR L=150mm
VEGACL63.XXFGDHKMXX L=1400mm
VEGA PULS68.CXEGD2HKMXX
PMC133-1R1F2P6G1K （0-2MPA）
VEGA FX62.XXAGD-1HKMXX
SON62.XXANHDMXX （0－－5.3米 4－－20MA输出 ）
FMR67B-AABAEBAFGAJCRDFD3+AKEHF5I9雷达物位计
FMD630-KS4F2EA1CQ1[L3]BAR66XXGGBP1DHAMA L=12m
PMC1331IZ-1B1F2962F1T（GT2）
PMC133IZ-1B1F2962GN1（GT2）
PMC133IZ-1B1F2962F13（GT2）
PMC535-13BA2P6G1GT（0-1MPA）
PMP48-RE13M2H2EKH1（0-400KPa）
