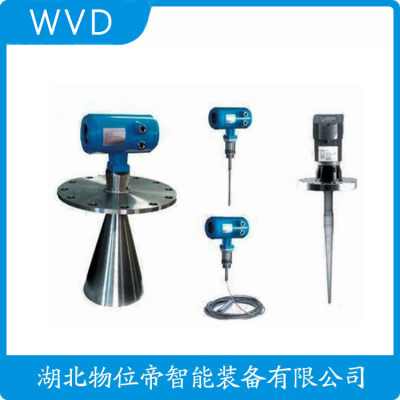

MT55FX0-15M雷达液位计质量好的

　　MT55FX0-15M雷达液位计质量好的

　　雷达物位传感器的测量原理

　　雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。

　　应用:高温环境测量块料或颗粒

　　测量范围:30米

　　过程连接:法兰

　　介质温度:-40～500℃

　　过程压力:常压

　　精      度:±5mm

　　重 复 性:±2mm

　　频率范围:26GHz

　　防爆等级:Exd ⅡC T4 Gb

　　防护等级:IP67

　　信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus

　　安装

　　<  安装前的准备

　　请注意以下事项，以确保仪表能正确安装:

　　请预留的安装空间。

　　请避免强烈震动的安装场合。

　　为确保、便利及地安装本仪表，请遵循以下安装指导!

　　<  安装指导

　　<  典型的错误安装:

　　当罐中有障碍物影响测量时，要加装反射板才能正常测量。

　　注:①    正确     ②    错误

　　导波管中测量

　　发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。

　　电气连接

　　<  供电电压

　　(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。

　　(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。

　　RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。

　　<  连接电缆的安装

　　电缆外径:5~9mm(M20×1.5)

　　3.5mm~8.7mm(½NPT)

　　接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。

　　(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　接线方式

　　<  指导

　　的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!

　　请遵守当地电气安装规程的要求；

　　请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；

　　请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

　　<  防护等级

　　本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:

　　如何确保安装满足IP67的要求:

　　1.请确保密封头未受损

　　2.请确保电缆未受损

　　3.请确保所使用的电缆符合电气连接规范的要求

　　4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

　　5.请拧紧电缆密封头，见②

　　6.请将未使用的电气接口用盲堵堵紧，见③

　　仪表调试

　　<  调试方法

　　RBRD10 系列有三种调试方法:

　　1．显示／按键

　　2．上位机调试

　　3．HART手持编程器

　　<  显示/按键

　　通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。

　　显示／按键

　　①液晶显示

　　②按键

　　< 上位机调试  通过HART与上位机相连

　　①  RS232接口或USB接口

　　②  RBRD1X

　　③  HART适配器

　　④  250欧姆电阻

　　<  HART手持编程器编程  RBRD1X可用于HART手持编程器编程

　　①  HART手持编程器

　　②  RBRD1X

　　③  250欧姆电阻

　　■RBRD19  物位计选型

　　安装

　　<  安装前的准备

　　请注意以下事项，以确保仪表能正确安装:

　　请预留的安装空间。

　　请避免强烈震动的安装场合。

　　为确保、便利及地安装本仪表，请遵循以下安装指导!

　　<  安装指导

　　<  典型的错误安装:

　　不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命

　　注:①    正确     ②    错误

　　仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。

　　多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。

　　注:①    正确     ②    错误

　　当罐中有障碍物影响测量时，要加装反射板才能正常测量。

　　注:①    正确     ②    错误

　　导波管中测量

　　发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。

　　接管高度要求:天线伸入到罐里至少10mm的距离

　　电气连接

　　<  供电电压

　　(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。

　　(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。

　　RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。

　　<  连接电缆的安装

　　一般介绍 电缆外径:5~9mm(M20×1.5)

　　3.5mm~8.7mm(½NPT)

　　接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。

　　(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　接线方式

　　<  指导

　　的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!

　　请遵守当地电气安装规程的要求；

　　请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；

　　请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

　　<  防护等级

　　本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:

　　如何确保安装满足IP67的要求:

　　1.请确保密封头未受损

　　2.请确保电缆未受损

　　3.请确保所使用的电缆符合电气连接规范的要求

　　4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

　　5.请拧紧电缆密封头，见②

　　6.请将未使用的电气接口用盲堵堵紧，见③

　　仪表调试

　　<  调试方法

　　RBRD10 系列有三种调试方法:

　　1．显示／按键

　　2．上位机调试

　　3．HART手持编程器

　　<  显示/按键

　　通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。

　　显示／按键

　　①液晶显示

　　②按键

　　③接线端子

　　< 上位机调试  通过HART与上位机相连

　　①  RS232接口或USB接口

　　②  RBRD1X

　　③  HART适配器

　　④  250欧姆电阻

　　<  HART手持编程器编程  RBRD1X可用于HART手持编程器编程

　　①  HART手持编程器

　　②  RBRD1X

　　③  250欧姆电阻

　　导波雷达物位计，液位计

　　1.产品概述

　　1.1测量原理

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D

　　输出

　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　1.2测量范围

　　H－－－－测量范围

　　L－－－－空罐距离

　　B－－－－顶部盲区

　　E－－－－探头到罐壁的小距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　注意:

　　只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。

　　2 .仪表介绍

　　WRD71

　　应用液体、固体颗粒

　　测量范围30米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD72

　　应用液体、固体颗粒

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD73

　　应用液体

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)- 4 -

　　3.安装指南

　　下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。

　　3.1安装位置:

　　<尽量远离出料口和进料口。

　　<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　<建议安装在料仓直径的1/4处。

　　<缆式探头或杆式探头离罐壁小距离不小于30厘米。

　　<探头底部距罐底大约30mm。

　　<探头距罐内障碍物小距离不小于200mm。

　　<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。

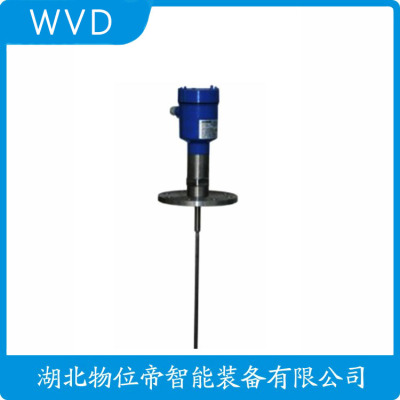

　　3.2右图为杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<可以测量介电常数大于等于1.9的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.3右图为双杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

　　<可以测量介电常数大于等于1.6的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.4安装方法

　　<合理安装能确保仪表长期而的测量

　　仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。

　　当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。

　　<在塑料罐上安装

　　注意！

　　无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。

　　<仪表探头与罐壁的距离

　　仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。

　　注意事项:

　　<雷达安装不要装在下料口处（图一）

　　<应避免罐内其它装置接触到微波传导部件（图二）

　　<应避免导波缆绳接触到安装短管（图三）

　　缆绳所受下拉力

　　当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:

　　1.缆绳长度      2.物料的密度       3.储仓的直径         4.缆绳的直径

　　以下是6mm缆式探头典型介质产生的压力

　　干扰的优化

　　<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果

　　<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。

　　腐蚀性介质测量

　　<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。

　　导波雷达探头末端的固定

　　<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。

　　■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；

　　■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。

　　※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系

　　4.接线方式

　　如右图。

　　5.调试

　　WRD可以通过三种方式调试:

　　<通过显示调整模块WPM

　　<通过调试软件WSOFT

　　<通过HART手持编程器

　　5.1通过编程模块调试（WPM）

　　5.2通过WSOFT软件调试

　　<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。

　　<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。

　　5.3通过HART手持编程器

　　6.导波雷达物位计，液位计仪表尺寸

　　7.导波雷达物位计，液位计仪表线性

　　8.导波雷达物位计，液位计技术参数:

　　工作频率:100MHZ-1.8GHZ

　　测量范围:缆式:0-30m；杆式、双杆式:0-6m

　　重复性:±2mm

　　分辨率:1mm

　　采样:回波采样55次/s

　　响应速度:>0.2S（根据具体使用情况而定）

　　输出电流信号:4-20mA

　　精度:

　　通讯接口:HART通讯协议

　　过程连接: G11 /2A

　　法兰DN50，DN80，DN100，DN150

　　过程压力: -1-20bar

　　电源:电源:24VDC(±10%),纹波电压:1Vpp

　　耗电量:max 22.5mA

　　环境条件:温度-40℃～+70℃

　　外壳防护等级:IP67

　　防爆等级:EXia II CT6

　　两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线

　　电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)

　　9.产品选型

　　WRD70仪表型号，  探头类型，      大量程，  材质

　　WRD71     6mm缆式探头   30000mm    不锈钢

　　WRD72     10mm杆式探头  6000mm     不锈钢

　　WRD73     10mm双杆式探头6000mm     不锈钢（法兰安装）

　　防爆

　　P非防爆型（普通型）电流信号输出（4-20mA）HART协议

　　I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议

　　D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议

　　一体化过程连接/材质

　　G G11 /2A螺纹不锈钢

　　N 11 /2NPT螺纹不锈钢

　　C法兰DN50 PN16C不锈钢

　　D法兰DN80 PN16C不锈钢

　　E法兰DN100 PN16C不锈钢

　　F法兰DN150 PN16C不锈钢

　　H法兰DN200 PN16C不锈钢

　　K法兰DN250 PN16C不锈钢

　　Y约定

　　关键词:

　　导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。

　　适用范围及特点

　　导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

　　导波雷达物位计具有以下特点

　　1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。

　　2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

　　3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。

　　4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

　　5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

　　主要技术参数

　　测量范围: 0---6米，缆式***大可达35米；

　　过程连接: 螺纹 或者法兰；

　　过程温度: -40 -250℃；

　　过程压力: -1.0- 60 bar；

　　工作频率: 1.8GHz；

　　响应速度: ≥0.2s（根据具体情况而定）

　　重 复 性: ± 3mm ；

　　分 辨 率: 1mm ；

　　电流信号: 4～20mA/HART；

　　精度:

　　通讯接口: HART 通讯协议 ；

　　电源: 24V DC(+/-10%) /波纹电压:1Vpp；

　　耗 电 量: max22.5mA ；

　　防爆认: Exia II CT6 ；

　　外壳保护等级: IP68；

　　两线制接线: 供电和信号输出公用一根两芯线；

　　电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。

　　型号规格

　　DCRD

　　代号

　　C1

　　8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）

　　探头型式及材料

　　C2

　　10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）

　　C3

　　同轴管式探头/不锈钢（***大量程6m、-40~350℃）

　　0

　　螺纹连接

　　过程连接

　　1

　　标准法兰

　　0

　　一体化（普通型）

　　电子部件相关

　　1

　　分离型（3m电缆）

　　2

　　其他

　　P

　　普通型

　　防爆选项

　　I

　　本安型

　　1

　　现场显示

　　显示及编程器

　　2

　　编程器

　　3

　　现场显示+编程器

　　4

　　无

　　X

　　客户的要求:如防爆外壳、量程等

　　其他选项

　　MT55FX0-15M雷达液位计质量好的

　　导波雷达液位计的技术参数如下:

　　精度 液体:量程小于15m时，±5mm；量程大于15时，测量值5mm±0.05%

　　温度 飘移 0.01%/℃，重复性 2mm，介质温度 -50～250℃，法兰温度 -30～200℃/-30～150℃，防爆型环境温度 -30～60℃/-30～55℃，防爆型耐压 40bar，表头显示 LCD，可选标准输出 4～20mA/HART，故障诊断输出 22mA，供电 18～35VDC/ 小于28VDC，防爆型外壳材料 铸铝还氧涂层，防护等级 NEMA(IP65)，防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3，重量 2Kg(无探头)

　　一、设计特■ 获得高计量交接精度以监测大容量液体设备

　　■ 通过第三方 IEC 61508 SIL 2 或 SIL 3 认

　　■ 可以提供更高的性

　　■ 型二合一功能可提供冗余液位测量

　　■ 2 线制 IS 总线电源使得安装便捷

　　■ 包括有线和 / 或无线数输

　　■ 可用于测量大容量储罐类型和产品 （范围包括液化气、轻油产品、原油以及沥青等）

　　提高测量精度、工厂效率和性

　　- 为大容量液体储罐提供高的液位精度

　　5900S 液位计及其 0.5 毫米或1毫米的仪表精度可将液位测量的不确定度降至。它通过提供以下功能优化您的存储运营:

　　■ 符合 OIML 和其他法定计量机构认的计量交接精度

　　■ 的库存管理

　　■ 的损耗控制数据

　　5900S 通常与高精度多点温度传感器配合使用，以计算高精度的 API 标准净体积。

　　- 使运营更加

　　■ 没有移动零件可提高性和减少中断

　　■ 大多数 5900S 天线类型都可以安装在运行中的储罐上

　　■ 艾默生智能无线技术可大幅减少安装成本，让您可轻松操作远程储罐

　　■ 5900S 是艾默生完整的储罐液位计量解决方案的一部分，艾默生已为 100,000 多个大容量液体储罐提供了储罐计量服务

　　- 提高溢出等级

　　■ 型二合一功能在一个外壳中有两个雷达液位计，可分别进行液位和溢出测量

　　■ 符合 IEC 61508 的 SIL 2 和 SIL 3 认

　　■ 符合 API 2350 兼容解决方案

　　获取完整的液位和库存信息

　　罗斯蒙特 5900S 是一款性能且具有计量交接精度的非接触式雷达液位计，适用于罐区和炼油厂。它通常会集成到高性能储罐计量系统中，包括用于计算净体积的平均温度测量。数据将传输到控制室，然后在一台主机或 TankMaster 库存软件包中显示。

　　艾默生的智能无线解决方案可作为备选方案针对远程储罐以及远距离现场接线不可用的应用，从而节省安装成本。

　　5900S 液位计提供天线选件以适应大容量液体存储应用和储罐类型。

　　- 自滴落设计不受冷凝影响

　　由于天线发射微波的抛光 PTFE 表面是倾斜的，因此其更不易受冷凝水或冷凝物的影响。冷凝液滴不会覆在有源天线上，因此，雷达信号不会因冷凝而衰减，从而确保更高的精度和的性。

　　- SIL 功能

　　罗斯蒙特 5900S 通过 SIL 2 和 SIL 3 认适用于防溢出系统。

　　带有 SIL 选件的 5900S 将在预设液位单独的报警回路并触发罗斯蒙特 2410 储罐 Hub 上的继电器输出。报警信号可连接到紧急停车系统 (ESD)/ 自动防溢出系统 (AOPS)。

　　SIL 2 需要一个 5900S。SIL 3 通过二合一 5900S 实现。配有SIL 继电器输出的罗斯蒙特 2410 储罐 Hub 也是 SIL 性所的。

　　- 可实现成本的冗余液位测量二合一液位计

　　5900S 液位计可在变送器表头中集成两个电子单元。

　　独有的二合一解决方案可在一台液位计中提供一个主要和一个备用单元，或一台液位计加上一个独立的、基于雷达的高高液位报警功能。

　　二合一解决方案还可通过组态进行实时增量校验，以比较两个单元的信号。

　　与安装两台液位计相比，二合一解决方案使机械和电气安装更加简便。

　　二、订购信息

　　1. 带抛物面天线的罗斯蒙特 5900S 雷达液位计

　　带抛物面天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计。它是在带固定顶盖、不带导波管储罐上安装的良选。因其具有窄雷达波束和高信噪比的特性，抛物面天线可安装在现有的检修孔盖上并靠近储罐壁。在某些情况下，还可安装在带浮顶的储罐上，用于测量向下至顶盖上目标板的距离。

　　■ 可测量各种产品，包括轻油产品、重质燃料油以及沥青等

　　■ 天线设计不受产品积聚和冷凝影响

　　■ 计量交接精度符合 OIML R85:2008

　　■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认

　　■ 二合一功能可用于冗余液位测量

　　■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装

　　■ 通常安装在运行中的储罐上

　　表 1. 带抛物面天线的 5900S 雷达液位计的订购信息

　　(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。

　　(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。

　　(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。

　　(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。

　　(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。

　　(6) 要求代码为 S4 的选件。

　　(7) 不包括法兰。

　　(8) 不适用于代码为 U1 的选件。

　　(9) 要求认 (SIS) 的代码为 S 或 3。

　　(10) 书包括保压接液部件。

　　(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。

　　2. 带喇叭形天线的罗斯蒙特 5900S 雷达液位计

　　带喇叭形天线的罗斯蒙特 5900S 是一款非接触式雷达液位计。其管嘴更小，直径小200 毫米（8 英寸），可轻松安装在顶盖固定的储罐上。

　　■ 可测量各种产品（沥青或类似产品除外，此类产品建议使用抛物面天线进行测量）

　　■ 计量交接精度符合 OIML R85:2008

　　■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认

　　■ 二合一功能可用于冗余液位测量

　　■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装

　　■ 通常安装在运行中的储罐上

　　表 2. 带喇叭形天线的 5900S 雷达液位计的订购信息

　　(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。

　　(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。

　　(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。

　　(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。

　　(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。

　　(6) 要求代码为 S4 的选件。

　　(7) 要求认 (SIS) 的代码为 S 或 3。

　　(8) 书包括保压接液部件。

　　(9) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。

　　3. 带有导波管阵列天线的罗斯蒙特 5900S 雷达液位计

　　带阵列天线的罗斯蒙特 5900S 是一款用于导波管测量的、性能的非接触式雷达液位计。它提供固定式和铰接盖式两个版本。

　　典型应用包括带浮顶的原油储罐和带 / 不带内浮顶的汽油 / 成品油储罐。

　　■ 适用于原油、汽油或同类产品

　　■ 计量交接精度符合 OIML R85:2008

　　■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认

　　■ 二合一功能可用于冗余液位测量

　　■ 有效管道内生锈或产品沉积

　　■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装

　　■ 铰接盖式版本更易于产品取样和人工投尺测量

　　■ 通常安装在运行中的储罐上

　　表 3. 带导波管阵列天线的 5900S 雷达液位计的订购信息

　　(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。

　　(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。

　　(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。

　　(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。

　　(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。

　　(6) 要求代码为 S4 的选件。

　　(7) 要求计量交接类型认代码为 0 或 R，并且天线尺寸为 6 或 8。

　　(8) 不适用于代码为 U1 的选件。

　　(9) 要求认 (SIS) 的代码为 S 或 3。

　　(10) 书包括保压接液部件。

　　(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。

　　4. 带 LPG/LNG 天线的罗斯蒙特 5900S 雷达液位计

　　带 LPG/LNG 天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计，用于测量加压或低温液化气。雷达信号在导波管内传输，即便在液体表面沸腾的情况下，也能使液位计获得强的回波。

　　■ 计量交接精度符合 OIML R85:2008

　　■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认

　　■ 二合一功能可用于冗余液位测量

　　■ 具备参考设备功能，可在储罐运行时进行测量校验

　　■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装

　　■ 内置压力传感器用于蒸发补偿，可提供测量性能

　　■ 集成球阀

　　表 4. 带 LPG/LNG 天线的 5900S 雷达液位计的订购信息

　　(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。

　　(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。

　　(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。

　　(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套

　　件。不适用于性能等级代码 X。

　　(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。

　　(6) 要求代码为 S4 的选件。

　　(7) 包括集成球阀。

　　(8) 包括集成球阀和压力变送器。

　　(9) 要求危险场所认代码为 I1、 I2、 I5、 I6 或I7。(10) 要求认 (SIS) 的代码为 S 或 3。

　　(11) 书包括保压接液部件。

　　(12) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。

　　三、技术规格

　　仪表精度

　　高精度:±0.5 毫米（0.020 英寸）

　　标准精度:±1 毫米（0.039 英寸）

　　温度稳定性

　　在 -40 至 +70°C（-40 to 至 158°F）的环境中 < ±0.5 毫米（0.020 英寸）

　　现场总线（标准）

　　FOUNDATION™ 现场总线 FISCO (Tankbus)

　　更新时间

　　每 0.3 秒重新测量一次

　　可重复性

　　0.2 毫米（0.008 英寸）

　　高液位变化率

　　高 200 毫米 / 秒

　　计量铅封

　　是

　　安装注意事项

　　请参阅罗斯蒙特 5900S 参考手册

　　测量原理

　　FMCW 方法（Frequency Modulated Continuous Wave，调频连续波）是指传输的雷达信号具有在 10 千兆赫周围线性频率变化的特点。当接收到反射后，液体表面反射的频率与通过天线发射的信号频率相比有轻微差异。频率差与天线和液体表面之间的距离成正比，因此与液位也成正比。该技术可获得稳定的测量值。

　　通讯 / 显示 / 组态

　　输出变量及单位

　　■ 液位和空高:米、厘米、毫米、英尺或英寸

　　■ 液位变化率:米/秒、米/小时、英尺/秒、英尺/小时、英寸/分钟

　　■ 信号强度:毫伏

　　组态工具

　　罗斯蒙特 TankMaster WinSetup、现场手持通讯器

　　FOUNDATION™ 现场总线特征

　　对性敏感

　　否

　　静态电流消耗

　　51 毫安

　　启动电压

　　9.0 VDC

　　设备电容 / 电感

　　请参阅后页的 “ 产品认 ”版块

　　类别（基本或链路主设备）

　　链路主设备 (LAS)

　　可用 VCR 数目

　　多 20 个，包括一个固定式

　　链路

　　多 40 个

　　小槽口时间 / 大响应延迟 / 小信息间延迟

　　8/5/8

　　功能块和执行时间

　　1 个资源功能块。

　　5 个转换器功能块（液位、寄存器、Adv_Config、体积和LPG）。

　　6 个模拟输入 (AI) 功能块:10 毫秒，2 个模拟输出 (AO) 功能块:10 毫秒。

　　1 个比例 / 积分 / 微分 (PID) 功能块:15 毫秒

　　1 个信号表征器 (SGCR) 功能块:10 毫秒，1 个积分器 (INT)功能块:10 毫秒，

　　1 个数学 (ARTH) 功能块:10 毫秒，1 个输入选择器 (ISEL) 功能块:10 毫秒。

　　1 个控制选择器 (CS) 功能块:10 毫秒，1 个输出分配器 (OS)功能块:10 毫秒。

　　实例化

　　是

　　符合 FOUNDATION™ 现场总线标准

　　ITK 5.2

　　PlantWeb 警报支持

　　是

　　操作支持向导

　　重新开始测量，写入保护设备，恢复出厂设置 - 测量组态，启动 / 停止设备模拟，设置为液面，重置统计信息，更改模式，寄存 / 移除假回波，刷新回波峰，校验针，更改气相压力，更改蒸汽温度。

　　高级诊断

　　软件、存储器 / 数据库、电子部件、内部通讯、模拟、液位补偿、液位测量、环境温度、气相压力 / 温度补偿、LPG 校验针以及手动测量值等。

　　电气

　　Tankbus 电缆布线

　　0.5-1.5 mm2 (AWG 22-16) 屏蔽双绞线

　　电源

　　FISCO:9.0 - 17.5 VDC，对性不敏感（例如 2410 储罐Hub）

　　实体:9.0 - 30.0 VDC，对性不敏感

　　总线电流消耗

　　50 毫安（二合一版为 100 毫安）

　　微波输出功率

　　< 1 毫瓦

　　机械

　　外壳材质及表面处理

　　聚酯漆涂层压铸铝材

　　电缆入口（连接件 / 密封接头）

　　两个 ½ - 14 NPT，用于电缆密封接头或导线管。变送器交付时，随附有一个用于密封未使用端口的金属堵头。

　　可选:

　　■ M20 x 1.5 导线管 / 电缆接头

　　■ 金属电缆密封接头 (½ - 14 NPT)。

　　■ 4 针插头型 Eurofast 连接器或 A 型 Mini 4 针插头型 Minifast连接器

　　总重量

　　■ 5900S 变送器头:单一版为 5.1 千克（11.2 磅），二合一版为 5.4 千克（11.9 磅）

　　■ 带喇叭形天线的 5900S:约为 12 千克（26 磅）

　　■ 带抛物面天线的 5900S:约为 17 千克（37 磅）

　　■ 带导波管阵列天线的 5900S:约为 13.5-24 千克（30-53 磅）

　　■ 带 LPG/LNG 天线的 5900S:6 英寸 150 psi 型约为 30 千克（66 磅）； 6 英寸 300 psi 型约为 40 千克（88 磅）

　　天线

　　5900S 天线采用自滴落设计，某些型号的天线还包括倾斜的抛光 PTFE 表面。较大限度地减少了天线上的冷凝水，雷达信号不会因冷凝而衰减。因此，无需维护操作，而且还提高了其准确性和性。根据储罐类型、储罐开口和应用可以选择适合的一款天线。

　　变送器表头

　　5900S 天线类型均可匹配同一变送器表头，从而将备用零件的需求降至。

　　■ 双仓室变送器外壳将电子部件和接线分开，更换时无需打开储罐

　　■ 可抵御雷电、湿气 / 雨水，而且外壳表面可耐受硫磺和盐雾环境

　　■ 电子部件包括一个或两个封闭单元。

　　二合一解决方案在同一个外壳中安装了两个一样的电气隔离电子单元。

　　5900S 拥有变送器频率在线调整功能，它使用一个晶体振荡器来控制输出频率，可达到更高的精度。这是无需液位计重新标定的原因之一。

　　环境

　　工作环境温度

　　-40 至 +70°C（-40 至 +158°F）。启动温度为 –50°C(–58°F)

　　储存温度

　　-50 至 +85°C（-58 至 +185°F）

　　湿度

　　0-100% 相对湿度

　　侵入防护等级

　　IP 66/67 和 Nema 4X

　　抗振性

　　IEC 60770-1 等级 1 和 IACS UR E10 测试 7

　　电信

　　符合:

　　■ FCC 15B A 类和 15C

　　■ R&TTE（EU 指令 99/5/EC）ETSI EN 302372； EN 50371

　　■ IC (RSS210-5)

　　电磁兼容性

　　■ EMC（EU 指令 2004/108/EC）EN 61326-1；EN 61326-3-1

　　■ OIML R85:2008

　　瞬变 / 内置雷电保护

　　根据 IEC 61000-4-5，电压 2 千伏等级接地。符合 IEEE 587 B类瞬变保护及 IEEE 472 浪涌保护。

　　压力设备指令 (PED)

　　97/23/EC

　　低电压指令 (LVD)

　　LVD（EU 指令 2006/95/EC）EN/IEC 61010-1

　　版本

　　1. 5900S 标准版

　　内置 Tankbus 终端电阻

　　有（需要时可连接）

　　菊花链

　　是

　　2. 5900S 二合一版

　　仪表精度(1)

　　± 0.5 毫米（0.020 英寸）

　　分离

　　液位计电子部件采用电气分离形式，两个电子单元共用一根天线

　　接线

　　单独或常规

　　储罐 Hub 连接

　　■ 将两个单元连接到一个 Hub，或

　　■ 将单元分别连接到不同的 Hub

　　内置 Tankbus 终端电阻

　　单 Tankbus 连接:有（需要时可连接）。

　　双 Tankbus 连接:可终止主 Tankbus。

　　菊花链

　　是

　　3. 5900S SIL 版

　　分离

　　液位计电子部件采用电气分离形式，SIL 3 版有共用天线

　　内置 Tankbus 终端电阻

　　否

　　菊花链

　　是

　　本质报警信号的电气属性

　　正常状态下，12.5 VDC，1-2 毫安（无报警）

　　接线

　　■ 其他单独的报警用 2 线电缆，或

　　■ 由两根 2 线电缆合并而成的单根电缆（报警和液位）

　　4. 带抛物面天线的 5900S

　　储罐内的工作温度

　　高 +230°C (+445°F)

　　测量范围

　　法兰以下 0.8 至 30 米（2.6 至 100 英尺）

　　可测量 0.5 至 50 米（1.6 至 164 英尺）。精度可能会下降。

　　如需更长的测量范围，请咨询当地代表。

　　压力范围

　　卡箍 / 螺纹式:-0.2 至 0.2 巴（-2.9 至 2.9 psig）

　　焊接式:-0.2 至 10 巴（-2.9 至 145 psig）

　　暴露在储罐环境中的材质

　　天线:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。

　　密封:PTFE

　　O 型圈:FEP 氟聚合物

　　天线尺寸

　　440 毫米（17 英寸），定制尺寸的天线请咨询厂家。

　　人孔尺寸和安装

　　500 毫米（20 英寸）开口。

　　使用法兰球将抛物面天线安装在人孔盖上。其设计可在一定范围内轻松调整天线倾角和方向。

　　灵活的法兰球无需装置即可安装在水平或倾斜的人孔上。

　　5. 带喇叭形天线的 5900S

　　储罐内的工作温度

　　高 +230°C (+445°F)

　　测量范围

　　法兰以下 0.8 至 20 米（2.6 至 65 英尺）。

　　可测量 0.5 至 30 米（1.6 至 100 英尺），精度可能会下降。

　　压力范围

　　-0.2 至 2 巴（-2.9 至 29 psig）

　　暴露在储罐环境中的材质

　　天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。

　　密封:PTFE

　　O 型圈:Viton® 氟橡胶

　　天线尺寸

　　175 毫米（7 英寸），定制尺寸的天线请咨询厂家。

　　管嘴直径

　　小 200 毫米（8 英寸）

　　储罐连接件

　　可使用水平法兰；安装位置靠近储罐壁时，可选用 4° 倾斜法兰。

　　要求高精度和性时，可使用水平安装法兰。液位计安装在靠近储罐壁的位置时，可使用 4° 倾斜安装法兰，以达到高精度。

　　6. 带导波管阵列天线的 5900S

　　储罐内的工作温度

　　-40 至 120°C（-40 至 248°F）

　　测量范围

　　法兰以下 0.8 至 30 米（2.6 至 100 英尺）

　　可测量 0.5 至 40 米（1.6 至 130 英尺）。精度可能会下降。

　　如需更长的测量范围，请咨询当地代表。

　　压力范围

　　固定安装型:20°C (68°F) 时 -0.2 至 2 巴（-2.9 至 29 psig）。

　　铰接盖安装型:5 至 8 英寸管道为 -0.2 至 0.5 巴（-2.9 至7.2 psig）。

　　10 和 12 英寸管道为 -0.2 至 0.25 巴（-2.9 至 3.6 psig）。

　　暴露在储罐环境中的材质

　　天线:聚苯硫醚 (PPS)

　　密封:PTFE

　　O 型圈:氟硅橡胶

　　法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404

　　导波管尺寸

　　5、6、8、10 或 12 英寸，定制尺寸的导波管请咨询厂家。

　　天线尺寸

　　5、6、8、10 或 12 英寸，定制尺寸的天线请咨询厂家。

　　储罐连接件

　　5 英寸孔型符合 ANSI 5 英寸 150 级

　　6 英寸孔型符合 ANSI 6 英寸

　　150 级 /DN 150 PN 16

　　8 英寸孔型符合 ANSI 8 英寸

　　150 级 /DN 200 PN 10

　　10 英寸孔型符合 ANSI 10 英寸

　　150 级 /DN 250 PN 16

　　12 英寸孔型符合 ANSI 12 英寸 150 级

　　低损耗模式

　　为达到计量交接大容量液体存储应用所需的精度，天线采用低损耗技术，该技术专为罗斯蒙特储罐计量产品而发明，用于在导波管中心传输雷达波。

　　这样可以消除由于导波管内部生锈和产品沉积而导致的信号衰减和精度下降。

　　7. 带 LPG/LNG 天线的 5900S

　　球阀的工作温度

　　-55 至 90°C（-67 至 194°F）

　　储罐内的工作温度

　　-170 至 90°C（-274 至 194°F）

　　测量范围

　　法兰以下 1.2 至 30 米（3.9 至 100 英尺）

　　可测量 0.8 至 60 米（2.6 至 200 英尺）。精度可能会下降。如需更长的测量范围，请咨询当地代表。

　　压力范围

　　-1 至 25 巴（-14.5 至 365 psig）。

　　注意！法兰的压力等级可能高于 25 巴，但大储罐压力仍为25 巴。

　　压力传感器（可选）

　　暴露在储罐环境中的材质

　　天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。密封:石英和 PTFE

　　导波管尺寸兼容性

　　天线可安装于 4 英寸 sch. 10、4 英寸 sch 40 或 100 毫米（内径 99 毫米）的导波管。如天线尺寸需定制，请咨询厂家。

　　法兰尺寸和等级

　　4 英寸 150/300 级

　　6 英寸 150/300 级

　　8 英寸 150/300 级

　　压力密封

　　附带双阻断功能的压力密封件由石英 / 陶瓷窗和防火球阀构成。使用压力传感器，可修正因蒸气而导致的偏差，从而获得测量性能。

　　校验可能性

　　通过参考设备功能，可在储罐运行时进行测量校验。安装在导波管孔内的校验针以及位于下方导波管末端的带校验环的反射板可在固定的预定义距离提供参考回波。

　　四、产品认

　　五、尺寸图

　　图 1. 带抛物面天线的罗斯蒙特 5900S 尺寸

　　图 2. 带喇叭形天线的罗斯蒙特 5900S 尺寸图

　　图 3. 带导波管阵列天线的罗斯蒙特 5900S 尺寸图

　　图 4. 带 LPG/LNG 天线的罗斯蒙特 5900S 尺寸图

　　雷达物位计是一种常用的物位仪表，具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计，雷达液位计要想正常的发挥自己的功能，基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答，一起来学吧~

　　雷达物位计的应用场合都有哪些?

　　1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。

　　2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。

　　3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。

　　4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。

　　5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........

　　MT55FX0-15M雷达液位计质量好的

　　导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上*的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点。

　　导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　2、导波雷达液位计技术参数:

　　应    用:腐蚀性液体

　　测量范围:杆式6米/缆式20米

　　过程连接:法兰

　　过程温度:-40~120℃

　　过程压力: -0.1~2MPa

　　精    度:±3mm

　　频率范围:100MHZ~1.8GHZ

　　防爆等级:Exib IIC T6 Gb

　　防护等级:IP67

　　信号输出:4—20mA/HART（两线）

　　3、导波雷达液位计使用说明:

　　测量原理

　　WHRD35防腐导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别

　　出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表

　　面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

　　因空罐的距离 E 已知，则物位 L 为: L=E-D

　　输出

　　通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应

　　用参数将自动使仪表适应测量环境。对应于 4－20mA输出。

　　测量范围

　　F---- 测量范围

　　E---- 空罐距离

　　B---- 顶部盲区

　　K---- 探头到罐壁的小距离

　　顶部盲区是指物料料面与测量参考点之间的小距离。

　　底部盲区是指缆绳部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　伴随着社会发展的进步，意识日益增强，行业的发展也受到重视。在这个过程中，HD-D800雷达物位计作为一种高精度、高性的物位测量仪表，在行业中得到了广泛应用。本文将介绍HD-D800雷达物位计在行业中的应用情况，以及其未来的发展趋势。

　　HD-D800雷达物位计是一种利用微波脉冲通过天线发射并接收物料反射的微波信号来测量物位的仪表。它具有测量精度高、性好、稳定性强等优点，因此在化工、石油、制、建材等行业中得到了广泛应用。HD-D800雷达物位计的测量原理是依据微波在空间传播的速度等于光速，通过测量微波信号的传播时间来计算物位的高度。

　　HD-D800雷达物位计在行业中有很多方面的应用:

　　1、在污水处理领域，HD-D800雷达物位计被广泛应用于污水池、污水处理装置、垃圾填埋场等场所的液位测量。通过实时监测液位高度，可以及时掌握污水处理的运行状况，处理效果。同时，HD-D800雷达物位计的高精度测量也可以帮助企业实现减排的目标。

　　2、垃圾焚烧发电，在垃圾焚烧发电领域，HD-D800雷达物位计被用于测量垃圾池中的垃圾高度。通过实时监测垃圾高度，可以垃圾焚烧的稳定运行，提高发电效率。同时，HD-D800雷达物位计也可以帮助企业实现垃圾减量化和资源化的目标。

　　3、水资源管理，在水资源管理领域，HD-D800雷达物位计被用于测量水库、水塔、水井等场所的水位。通过实时监测水位高度，可以及时掌握水资源的情况，供水稳定。同时，HD-D800雷达物位计的高精度测量也可以帮助企业实现节水减排的目标。
