MYUL164PANFC1AMAX雷达液位计厂家
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
导波雷达液位计工作原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油、化工、电力、冶金、等行业的储罐、槽罐等容器的液位测量。本文将详细介绍导波雷达液位计的工作原理。
一、导波雷达液位计的组成
导波雷达液位计主要由以下几个部分组成:
1. 发射器:负责产生高频微波信号，通过天线发射出去。
2. 接收器:接收从被测容器底部反射回来的微波信号。
3. 处理器:对接收到的信号进行处理，计算出液位高度。
4. 显示器:显示处理后的液位高度。
5. 天线:连接发射器和接收器，传输微波信号。
6. 传感器:用于检测微波信号的强度，从而判断液位高度。
二、导波雷达液位计的工作原理
导波雷达液位计的工作原理主要基于微波的传播特性和回波原理。具体来说，当微波信号从发射器发出后，会沿着空气或管道传播到被测容器底部。在被测容器底部，微波信号会遇到被测液体的表面，部分微波信号会被反射回来。接收器接收到这些反射回来的信号后，将其传输给处理器进行分析处理。
三、导波雷达液位计的工作过程
1. 发射微波信号:发射器产生一定频率的微波信号，通过天线发射出去。
2. 传播与反射:微波信号在空气中或管道中传播，遇到被测容器底部时，部分信号会被反射回来。
3. 接收反射信号:接收器接收到从被测容器底部反射回来的微波信号。
4. 分析处理:处理器对接收到的信号进行分析处理，计算出液位高度。
5. 显示结果:显示器显示处理后的液位高度。
四、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计不需要与被测容器直接接触，避免了传统测量方法中的污染和磨损问题。
2. 高精度测量:导波雷达液位计具有较高的测量精度，能够满足各种工况下的需求。
3. 抗干扰能力强:导波雷达液位计具有较强的抗干扰能力，能够在复杂环境下稳定工作。
4. 易于安装和维护:导波雷达液位计结构简单，安装和维护方便，降低了使用成本。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力和易安装维护等优点，在各行业得到了广泛的应用。了解其工作原理有助于我们地应用和维护这种的测量设备。

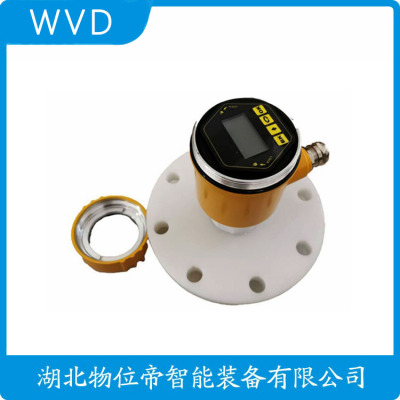

MYUL164PANFC1AMAX雷达液位计厂家
应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
JN-WSCLK434射频导纳液位计说明
概述
射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。
JN-WSCLK434射频导纳液位计特点
▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。
▲多种信号输出，方便不同系统配置。
▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲适用于酸、碱等强腐蚀性液体的测量。
▲完善的过流、过压、电源性保护。
JN-WSCLK434射频导纳液位计技术
1.检测范围:0.01~30m
2.检测范围:0.01~30m
3.精 度: 0.5级
4.承压范围: -0.1MPa~32MPa
5.探耐温: -50~250℃
6.环境温度: -20~60℃
7.储存温度:-55℃～+125℃
8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯
9.供电电压: 12～28VDC（需经栅供电）
10.固定方式:螺纹安装M20×1.5、M32×2，
法兰安装DN25、DN40、DN50。规格可按要求定制
11.接湿材质: 316不锈钢、1Gr18Ni19Ti或聚四氟乙烯
12.长期稳定性: ≤0.2%FS/年，
13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）
14.防爆等级: 隔爆ExdⅡC T5
15.防护等级:IP67
16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH
JN-WSCLK434射频导纳液位计型谱
型号
基本代码
说明
JN-WLALL3008
导波雷达物位计
防爆
P
标准型（非防爆）
I
本安型（ExiaⅡCT1~6）
D
本安型+隔爆型（ExdiaⅡCT1~6）
一体化过程连接/材质
G
G11/2A螺纹/不锈钢
N
11/2NPT螺纹/不锈钢
C
法兰DN50 PN1.6/不锈钢
D
法兰DN80 PN1.6/不锈钢
E
法兰DN100 PN1.6/不锈钢
F
法兰DN150 PN1.6/不锈钢
H
法兰DN200 PN1.6/不锈钢
K
法兰DN250 PN1.6/不锈钢
Y
约定
密封温度
P
普通密封:（-40~100）℃
G
高温密封:（-40~250）℃带散热器
外壳/天线防护等级
P
塑料/IP65
L
铝/IP67
电气接口
M
M20*1.5
N
1/2NPT
现场显示
V
带
X
不带
编程器
B
带
X
不带
型号定制
WT
MYUL164PANFC1AMAX雷达液位计厂家
智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
智能雷达水位计，是工业测距雷达在水位测量领域的应用，实现了水位计向高精度（毫米级），大量程(35米)，高，安装简便，免维护的技术跨越。
智能雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
安装规范与测量精度保障
传感器安装应避开进料口，小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验参考距离误差应＜0.05%FS。
