MGS2100SSB2OAAX500XDMFB-XBFCAAX/GD导波雷达物位计产地货源
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
MGS2100SSB2OAAX500XDMFB-XBFCAAX/GD导波雷达物位计产地货源
目前，海上平台常用的液位测量仪表主要有导波雷达液位计、喇叭口雷达液位计等几种测量方法。每种测量方法价格差异较大，且都有一定的适用范围和条件。其中一些仪表虽然本身适用粘度范围有限，但是经过处理或者设计后，也可以获得更广泛的适用粘度范围，从而避免了选择价格更高的测量仪表。通过对海上平台常用液位测量仪表进行详细研究，通过合理化选型，一方面实现了佳的测量效果，另一方面有效地减少了工程投资。
1、导波雷达液位计
导波雷达也称时域反射或微功率脉冲雷达，安装在储罐或旁通管的顶部，有杆式和缆式两种形式，考虑到受罐顶安装空间的限制，海洋平台一般选用导波缆配重锤的形式。低能脉冲微波以光速沿导波杆/缆向下发送，在导波杆/缆与液位（空气/液体界面）的交点处，有相当大比例的微波能量通过导波杆/缆反射回变送器，变送器对发射信号和接收的回波信号之间的时间差进行测量，然后板载微处理器利用公式:距离=（光速×时间差）/2，即可实现对液面上方高度进行计算，从而得出罐内液位值。
导波雷达液位计通过在导波杆/缆上进行涂层处理，通过软件滤除油膜覆盖造成的干扰的方式，部分产品可以实现8000cp及以内粘度范围总液位的测量。在粘度较大工况下，不建议使用导波管进行限位。
优点:对波动较大介质的测量更稳定，不受介电常数高低的限制，信号相对稳定。
缺点:安装维护不太方便，有时需要在罐体加装导波管。

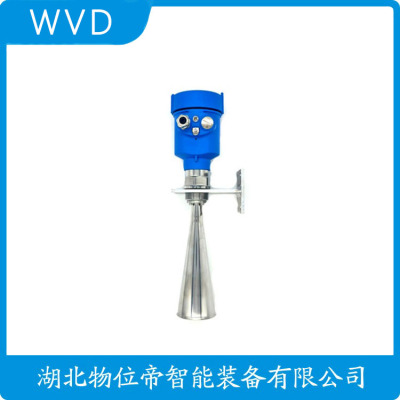

2、喇叭口雷达液位计
喇叭口雷达液位计是利用超高频电磁波经天线向被探测容器的液面照射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面高度。由于喇叭口雷达天线与被测介质互不接触，所以可以有效避免高粘工况对测量的影响，理论上不受介质粘度的影响。
优点:精度较高，采用非接触式测量，不受介质粘度的限制，体积较小，安装方便。
缺点:天线容易沾上测量介质、结晶或水蒸气，需要进行定期检查和清理。为避免漂浮物影响测量结果，需要在罐体加装导波管。
JN-WSCLK434射频导纳液位计说明
概述
射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。
JN-WSCLK434射频导纳液位计特点
▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。
▲多种信号输出，方便不同系统配置。
▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲适用于酸、碱等强腐蚀性液体的测量。
▲完善的过流、过压、电源性保护。
JN-WSCLK434射频导纳液位计技术
1.检测范围:0.01~30m
2.检测范围:0.01~30m
3.精 度: 0.5级
4.承压范围: -0.1MPa~32MPa
5.探耐温: -50~250℃
6.环境温度: -20~60℃
7.储存温度:-55℃～+125℃
8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯
9.供电电压: 12～28VDC（需经栅供电）
10.固定方式:螺纹安装M20×1.5、M32×2，
法兰安装DN25、DN40、DN50。规格可按要求定制
11.接湿材质: 316不锈钢、1Gr18Ni19Ti或聚四氟乙烯
12.长期稳定性: ≤0.2%FS/年，
13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）
14.防爆等级: 隔爆ExdⅡC T5
15.防护等级:IP67
16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH
JN-WSCLK434射频导纳液位计型谱
型号
基本代码
说明
JN-WLALL3008
导波雷达物位计
防爆
P
标准型（非防爆）
I
本安型（ExiaⅡCT1~6）
D
本安型+隔爆型（ExdiaⅡCT1~6）
一体化过程连接/材质
G
G11/2A螺纹/不锈钢
N
11/2NPT螺纹/不锈钢
C
法兰DN50 PN1.6/不锈钢
D
法兰DN80 PN1.6/不锈钢
E
法兰DN100 PN1.6/不锈钢
F
法兰DN150 PN1.6/不锈钢
H
法兰DN200 PN1.6/不锈钢
K
法兰DN250 PN1.6/不锈钢
Y
约定
密封温度
P
普通密封:（-40~100）℃
G
高温密封:（-40~250）℃带散热器
外壳/天线防护等级
P
塑料/IP65
L
铝/IP67
电气接口
M
M20*1.5
N
1/2NPT
现场显示
V
带
X
不带
编程器
B
带
X
不带
型号定制
WT
MGS2100SSB2OAAX500XDMFB-XBFCAAX/GD导波雷达物位计产地货源
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
导波雷达液位计是为液位测量和控制系统中应用而研发的新型雷达液位仪表，可以用于指示和控制液位，可以满足大多数情况的液位测量，测量准确度高，导波雷达液位计工作原理运用了时域反射与ETS等技术。液位计变送器模块可以发射特定频率的高频窄电磁波，该电磁波沿着传感器的导波杆或钢缆传播，当发射的电磁波遇到不同的介电常数的介质表面时，电磁波会被反射回来。通过等效时间采样技术将纳秒级的传导时间放大为毫秒级别的等效时间，再采用目标识别等复杂的算法处理，并对存在的虚假回波进行有效抑制，从而实现了对液位的测量。
导波雷达液位计是一种采用直接接触的方式，将传感器导波杆或者钢缆浸入被测介质进行测量的液位仪表。液位计运用了时域反射原理，变送器模块部分产生一定频率的电磁信号沿导波传感器传播，遇到不同介电常数的介质时产生反射，单片机通过算法可以得到待测液位高度。因此，在用导波雷达液位计测量液位时，液位的变化会引起传感器特征阻抗改变。这种改变产生的反射信号通过电路采集进行捕捉后，加以处理从而得到所测的液位高度。
导波雷达液位计主要具有以下优点 :
（1）液位计的电磁波沿同轴射频电缆和导波杆或者钢缆传导，衰减程度小，功耗低，电磁波能量集中，不易扩散，抗干扰能力很强，高准确度可达±3mm。
（2）可以测量各种低介电常数的介质，介电常数的大小只影响回波幅度大小，对测量数据无影响。
（3）雾气、泡沫等引起的散杂信号对测量无影响。对于具有挥发性气体、泡沫、液位表面波动、挂料、结垢、沸腾、介电常数或密度经常变化的测量工况，都可以有效进行测量。
（4）测量不受介质密度、导电率和温度的影响，适用于高温高压工况下的测量。
（5）具有维护量小，现场调校方便，性能稳定、等优点。
