YLCGSN2m导波雷达物位计质量好的
技术发展趋势与创新方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
雷达物位计有哪些常见类型?
调频连续波型雷达物位计
相对于脉冲回波时间差方式的测量原理，调频连续波型液位雷达采用FMCW(频率调制/连续波)体制，可以达到计量级的测量精度。
调频连续波型液位雷达工作原理
其工作原理安装在罐顶雷达液位计通过天线向液面发射经频率调制的电磁波信号，被测表面返回的信号被发射天线接收，并与天线发射的瞬时频率信号比较。由于信号的频率按照一定规律不断变化，因此比较信号频率与天线到液面的直线距离成比例。
综合测量信号与油罐形状参数，进行几何处理，就可以得到的液位高度和剩余量信息。
脉冲型雷达物位计原理
雷达物位计天线发射窄的微波脉冲(例如:6G频率雷达，即:发送一个△t时间(一般为1ns)的脉冲，叠加6GHZ的正弦波信号)，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。
由于其发射脉冲与接收脉冲的时间间隔小，一般都采用时间拓展技术，并采用多次测量求平均的方法获得结果;这种测量技术决定了其精度为5~10mm。
脉冲雷达由于采用微波脉冲信号，是间断性发射脉冲方式，所以，脉冲雷达可以做到功率比较低，一般为0.5W内。可以很方便的实现本安设计。在设计中大都采用大电容充电方式，等电容充电到一定容量后，进行一次微波脉冲信号发射测量。这种设计方式决定了其在料位变化率比较快的情况下，会出现锁波现象。
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
YLCGSN2m导波雷达物位计质量好的
1 故障现象
芳烃装置导波雷达液位计使用量比较大，LT3021 、LT3613出现故障的几率比较大，常见的故障现象即为液位显示与实际液位值不符。
2 原因分析
一般导波雷达液位计出现此故障原因有以下两个原因:1）介质不干净，污染了导杆；2）介质的介电常数发生了变化，导致测量不准确。
3 处理方法
1）排放:通知工艺操作人员，办好仪表工作票（联系单）。让工艺外操人员关闭仪表上下截止阀，仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变，则应判断为导波杆被脏污介质污染。此时对仪表进行下线（即从现场拆除），对导波杆进行清洗，清理导波杆上面的附着物，然后连表头一起进行重新校验；
2）调介电常数:如果仪表排放后显示归零，但投用后显示仍然不准，则判断为介质介电常数发现了变化，此时对仪表介电常数进行调整:a）打开显示表头盖，按向上（或向下）箭头翻动显示屏幕上面的选项，直至翻到“Dieelctec(select)”菜单；b）在屏幕出现Dieelctec(select)时按下回车键 ，屏幕面出现“！”标志，此时仪表参数为可改变模式。c）出现“！”标志后按上下键翻动选择介电常数值（1.4-1.7,1.7-3,3-10,10-100）一共四个选项，选择完后再按回车键确认，等待几秒钟后显示屏幕自动返回测量值显示页面，观察液位显示值。d）当选择的介电常数值能使仪表的显示值与实际液位值相符时，则使用用此介电常数值；当不相符时，则继续选择下一个介电常数值进行试验，直到仪表显示值与实际值相符。
4 总结
导波雷达液位计广泛应用于石油化工行业的液位测量中，掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍，有不当之处，敬请批评指正。
液体测量的应用方案
对于易结晶介质，传感器配备PTFE天线罩结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
雷达物位计作为一种常见的物位仪表产品，经常用于对各种金属、非金属容器或管道内的液体、浆料及颗粒料的物位测量。按照雷达物位计的工作方式进行划分，有接触式和非接触式两种雷达物位计。与接触式雷达物位计相比，非接触式雷达物位计是近年来发展快的一种测量仪器，它具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素影响等优点。按照微波的波形，非接触式雷达物位计又可分为脉冲雷达物位计和调频连续波雷达物位计。而接触式雷达物位计主要有导波雷达物位计，下面就结合这几种常见雷达物位计谈谈他们的原理和应用。FMCW雷达用120GHZ作为测量基频（载频），完成一次线性扫描，信号发射后，经过一定的时间延迟后，接收到回波信号。在线性扫频中产生的时间差，与物位距离呈正比例，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，比较高和比较陡的视频谱信号为有用信号。
雷达物位计具有测量、性能稳定、性高、维护简便、适用范围广等优点，其应用范围广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等行业，适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。矿用雷达料位计是过程控制自动化领域十分重要的连续控制物位仪表，主要用于工矿业生产中料位的测量。采用的雷达测量技术的雷达料位计，在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣工况下的优势尤为明显。矿用本安型雷达物位传感器用于煤矿煤仓测量的一款本质型的物位传感器，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。雷达料位计的测量原理和雷达液位计以及雷达水位计的测量原理是一样的，只不过它们的测量的介质不一样，应用的环境也不一样。测量原理
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。雷达物位计是过程控制自动化领域中重要的连续控制物位仪表，主要用于测量工业生产中的料位。采用的雷达测量技术，在搅拌、高温、大蒸汽、强腐蚀性介质、罐内易结疤等恶劣工况下具有明显优势。矿用本安型雷达物位仪采用调频连续波技术即发射一个频率被线性调制的微波连续信号，频率呈线性上升。所接收到的回波信号频率也是呈线性上升的。两者的频率差将比例于发射目标的距离。
煤安雷达料位计，矿用本安型雷达物位仪主要应用于以下行业:
1、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
2、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
3、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
4、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........雷达料位计对于粉煤灰料位测量具有:强粉尘、高漂浮性、低介电常数、大量程、不规则料面等特点。针对粉煤灰测量的汇总之前仪表测量出现的问题研发出了26G高频雷达料位计SAIPU-RD8000，具有两种天线形式，喇叭口天线(加防尘罩或加吹扫装置)和抛物面天线。它具有频率高(穿透性强)、发射角小(信号集中)、量程大(大70米)、防尘(喇叭口天线加防尘罩或吹扫、抛物面天线本身带防尘性)、非接触式测量、带有瞄准器和仪表轻便等特点，从而了对粉煤灰测量的稳定。

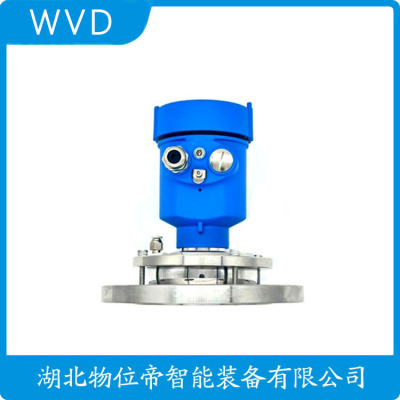

YLCGSN2m导波雷达物位计质量好的
测量范围:30m
测量精度:±10mm
过程温度:-40～150℃
过程压强:-0.1～1.6MPa
频率:6.3GHz
信号输出:（4～20）mA/HART
电源:两线制:（DC24V） 四线制:（DC24V/AC220V）
