技术发展趋势与创新方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
导波雷达液位计-化学工业中的一种液位测量仪表。 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。......阅读全文
雷达物位计工作原理:微波物位计工作方式类似雷达:向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
相关参数:工作电源:AC220V±10% 或 DC24V功耗: 5W 显示方式:光柱显示测量:≤±1% F·S传感器防护等级:IP65仪表工作环境温度: -40～45℃探工作（介质）温度: 普通型: -20～60℃中温型: -40～200℃ 高温型: -40～800℃介质压力: 压力型≤3MPa（其余型号为常压）传感器与二次仪表的连线及距离:距离 <200m，用直径1.5mm 以上的导线（是双绞线）连接，每条导线电阻应小于3 欧姆检测范围: ≤11000p报警输出方式:两组继电器常开、常闭触点，对应高、低两点输出，分别可选物位的 90%、80%、70% 和 30%、20%、10% ，出厂是置于80%和20%处。（触点容量AC250V，0.3A；DC28V,0.5A；电阻负载）变送输出:4～20mA二次仪表外型尺寸: 48（宽）× 96（高）× 112（深）二次仪表开孔尺寸: 43+1（宽）× 91+1（高）
FMP51-VJ86/0导播雷达液位计厂

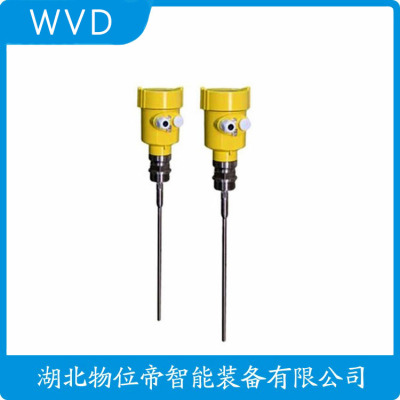

导波雷达液位计是依据时域反射原理（TDR）为基础的雷达液位计，采用高频振荡器作为电磁脉冲发生体，发射电磁脉冲，沿导波缆或导波杆向下传播，当遇到被测介质表面时，雷达液位计的部分电磁脉冲被反射回来，形成回波。并沿相同路径返回到脉冲发射装置，通过测量发射波与反射波的运行时间，经 t=2d/c 公式，计算得出液位高度。
根据图（a）所示，导波雷达液位计发射电磁脉冲时，在通过导波缆顶部的时候，由于距发射端较近，会产生一个虚假回波，可通过滤除虚假回波，来消除干扰。电磁脉冲沿导波缆向下传播时，当信号到达被测介质表面时，回波一部分会被反射，并在回波曲线上产生一个阶跃性变化。另外一部分信号仍然会继续向下传播，直到损耗在不断发射中。液位计通过检测出液位回波和顶部发射回波之间的时间差，根据这个时间差，经过智能化信号处理器，进行计算就可以得到液位的高度。
从图（b）可以看出，在空罐的时候，没有液位就不会检测到液位回波信号，但是顶部虚假回波同样会存在，电磁脉冲传输到导波缆的底部，罐底会产生一个回波。假如罐体内有两种不相溶的介质，由于密度不同，两种介质会分为上下两层。如果且这两种介质的介电常数相差大，那么就可以通过回波信号的不同来判断两种介质的界面，进而计算出两种介质的高度以及界面的高度。由于电磁脉冲是通过导波缆向下传播，信号衰减比较小，因而可以测量低介电常数的介质。一般情况下被测介质的相对介电常数越大，反射回来的脉冲信号就越强。也就更容易区分出虚假回波。更容易得到真实液位。比如水比甲醇更容易测量。
介质的相对介电常数是表征介质化的一个物理量，它是由介质本身的属性决定的。因此，介质不同，相对介电常数也不同。被测介质的介电常数大小直接影响高频脉冲信号的反射率。当电磁脉冲到达介质表面时，电磁波会发生反射和折射。相对介电常数越大，则反射的损耗越小，相反相对介电常数越小，则发射的损耗越大，信号衰减的越严重。当被测介质的电导率大于10mS/cm，则会反射回来，即回波信号越强。由于过小的相对介电常数会导致信号度衰减。因而每一种导波雷达液位计都具有一项小相对介电常数，确保雷达液位计能够正常使用。不同公司的导波雷达液位计在结构设计上不同，对小相对介电常数的要求也不同。
一、产品描述:

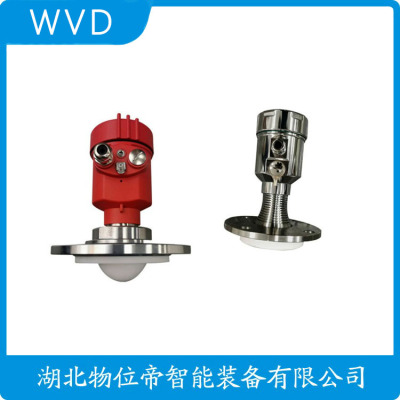

智能型导波雷达液位计是*的雷达式物位测量仪表，测量zui大距离可达70米。天线被进一步优化处理，新型的的微处理器可以进行更高速率的信号分析处理，使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合。
二、智能型导波雷达液位计主要技术参数:
1、测量范围: 70米
2、过程连接: 螺纹、法兰
3、介质温度: -40～400℃
4、过程压力: -0.1～4.0MPa
5、精 度: ±2mm
6、防护等级: IP67
7、频率范围: 26GHz
8、防爆等级: Exia ⅡC T6 Ga
9、信号输出:4...20mA/HART(两线/四线) RS485/Mod bus
三、智能型导波雷达液位计产品特点:
1、非接触雷达，无磨损，
2、天线尺寸小，便于安装
3、波长更短，对在倾斜的固体表面有的反射
4、测量盲区更小，对于小罐测量也会取得良好的效果
5、波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
6、几乎不受腐蚀、泡沫影响
7、几乎不受大气中水蒸气、温度和压力变化影响
8、严重粉尘环境不会影响电磁波工作
9、高信噪比，即使在波动的情况下也能获得更优的性能
10、26GHz频率，是测量固体和低介电常数介质的选择
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
FMP51-VJ86/0导播雷达液位计厂
雷达物位计是过程控制自动化领域十分重要的连续控制物位仪表，广泛应用在电力、石化等行业。其主要是由发射装置、接收装置、信号处理器、天线、操作面板、显示面板、故障报警器等部件组合而成。与超声波液位计类似，雷达物位计的工作原理也是基于发射、反射、接收三个步骤来进行的，即雷达物位计的天线以波束的形式发射电磁波信号，该发射波在遇到被测物料表面后产生反射，而反射回来的回波信号仍由同一天线进行接收，接着，信号会经过智能处理器计算出介质与仪表探头之间的距离，再将数据送至终端显示器进行显示、报警、控制等后续工作。
为适应不同介质和工况的不同需求，计为现有以下不同型号的雷达物位计与之相匹配:
Rada-11低频脉冲雷达物位计:采用杆式天线，PP、PTFE材质，抗腐蚀性强；
Rada-21高频脉冲雷达液位计:可配置小喇叭天线，适用于小容器和较小导波管的测量；
Rada-22高频脉冲雷达料位计:瞄准器的采用，有效提高了倾斜固料测量的性；
Rada-31调频连续波雷达物位计:采用高频的双核处理技术，使回波信号处理更，更。
