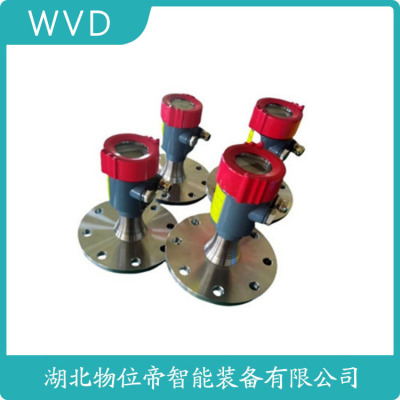

HL302-XXMZ32雷达物位计厂家
MAGNETrol/麦格纳丘液位开关T31-002N-BOB
额定压力为720 psi
处理温度为--40F~160F
成本有效的复合法兰设计选项
NACE和/或ASME B31.3建设
比重低至0.40
MAGNETROL公司介绍:
美国Magnetrol自从1932年专利设计并开始销售代物位控制仪表以来，Magnetrol的名字就一直代表了的质量和不断的。
今天，Magnetrol的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到Magnetrol的产品。
凭借多样化的物位/流量测量技术，Magnetrol在物位/流量仪表市场上有着不可替代的领先。
为了的为中国用户服务，MAGNETROL在1999年走出了坚实的一步:在中国的上海设立了办事处。MAGNETROL希望以此为中国的发展做出贡献。
MAGNETROL RF电容式液位变送器/液位开关主要型号:
Kotron 82 CE 经济型变送器
Kotron 805 回路供源智能型变送器
Kotron 811 单点式开关
Kotron 804 全能型变送器
MAGNETROL RF电容式液位变送器/液位开关应用:
清洁或脏的液体，粘稠的浆料高温和高压的流体
MAGNETROL RF电容式液位变送器/液位开关相关产品:
MAGNETROL热式气体质量流量计
MAGNETROL热扩散式流量/界面&液位开关
MAGNETROL脉冲串雷达液位变送器
MAGNETROL导波雷达液位变送器
MAGNETROL浮筒液位变送器及基地调节仪
MAGNETROL磁浮子液位计
MAGNETROL浮球液位开关
MAGNETROL超声波接触式液位开关
MAGNETROL超声波液位变送器
MAGNETROL振动棒料位开关
Magnetrol主要用应用:
为电力、石化、制、钢铁和轻工等行业提供了优秀的产品，已经了客户的广泛和大力支持。
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
德尔信DX-DB 杆式液位变送器0-25m 0.2不锈钢 四氟乙烯 24v4-20（mA） 各种液体 导波雷达连续物位仪表，产品适用于大多数应用场合的连续测量。仪表广泛用于工业和民用现场化工、石油等，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无要求，可测液位、界位油水分离等。仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。
性能
性能 传感器材质:
电源: 316SS-316不锈钢
两线制标准24VDC TFE-特氟隆
（11.5～36VDC） PFA-聚氟代丙烯酸酯
输出: FEP-聚四氟乙烯
4-20mA CS-碳钢
环境温度: 陶瓷
-40～70℃ 外壳防护:
介质温度: IP66
－185～280℃， 防爆区域等级:
260℃以上，向公司查询 电缆和传感元件
负载: 在1区、2区组别本质。
24VDC@625Ω 两线制的电子单元
响应时间: 在1区Ⅰ、Ⅱ、Ⅲ级C、D、E、F、G组本质
标准:20毫秒 在1区Ⅰ级A、B、C、D组为防爆型（分体式）
可选:0～30秒可调 在1区Ⅱ级E、F、G组和Ⅲ级为防粉尘燃烧型
: 在2区Ⅰ级A、B、C、D组为非燃烧型。
标准条件下±0.5% 传感器安装:
负载影响: NPT螺纹（标准）
0-负载变化0.2% 公制法兰及ANSI法兰（可选）
技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
液位计导波雷达:原理、应用与优势
液位计导波雷达是一种的测量设备，它利用微波雷达技术来检测和测量液体的水平或垂直位置。这种设备的出现，为工业生产、环境保护等领域带来了大的便利。本文将详细介绍液位计导波雷达的工作原理、应用领域以及其优势。
一、液位计导波雷达的工作原理
液位计导波雷达的工作原理主要基于微波雷达技术。微波雷达是一种利用微波信号进行距离测量的设备，其工作原理是发射微波信号，通过接收反射回来的信号，计算出目标物体的距离。
在液位计导波雷达中，微波信号被发射到被测液体中，然后通过液体的表面反射回来。这些反射回来的信号被雷达接收器接收，并通过计算反射时间和微波的传播速度，可以地计算出液体的位置。
二、液位计导波雷达的应用领域
液位计导波雷达由于其高精度和性，被广泛应用于各种需要测量液体位置的场合。
1. 工业领域:在化工、石油、食品等行业中，液位计导波雷达被广泛用于储罐、管道等设备的液位测量，以确保生产过程的和效率。
2. 领域:在污水处理、海洋监测等领域，液位计导波雷达可以帮助我们准确地了解水体的深度和质量，从而地保护环境。
3. 农业领域:在农田灌溉、水库管理等方面，液位计导波雷达可以帮助我们准确地控制水位，从而提高水资源的利用效率。
三、液位计导波雷达的优势
1. 高精度:液位计导波雷达可以地测量液体的位置，其精度可以达到毫米级别，远高于传统的液位测量方法。
2. 非接触测量:液位计导波雷达可以在不接触液体的情况下进行测量，避免了传统测量方法可能带来的污染或损坏问题。
3. 抗干扰能力强:由于微波信号的性，液位计导波雷达对环境的干扰能力强，可以在各种复杂环境下稳定工作。
4. 维护简单:液位计导波雷达的结构相对简单，维护成本较低，可以大大降低使用和维护的难度。
总结，液位计导波雷达是一种、准确、的测量设备，它的出现大地推动了各个领域的发展。随着科技的进步，我们相信液位计导波雷达的应用将会更加广泛，为我们的生活带来更多的便利。
智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
智能雷达水位计，是工业测距雷达在水位测量领域的应用，实现了水位计向高精度（毫米级），大量程(35米)，高，安装简便，免维护的技术跨越。
智能雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
HL302-XXMZ32雷达物位计厂家
罗斯蒙特 3300 在众多应用领域中，提供且的液位。 凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特 3300 系列通过一个变送器便能同时进行液位和界面两种测量。 3300 系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也能进行测量。 二线制连接确保了安装简便经济。 其特点包括:
高温和高压导波杆 用于要求高的液位测量领域。
多样的导波杆几乎可满足应用领域的需求。
多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。
直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。
简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。
几乎不受粉尘、蒸汽、干扰物的影响。
坚固的模块化结构降低了运行成本，提高了性。
易于集成于现有设备中。
外形尺寸图
工业生产过程要求液位测量仪表应满足多功能、智能化、、精度高、免维护等要求，磁致伸缩液位计、导波雷达物位计和差压变送器均适用于液位测量，昌晖仪表结合这三种仪表在火电厂的应用，对差压变送器、导波雷达物位计和磁致伸缩液位计性能原理与液位测量应用现状作一对比。
1、工作原理
①磁致伸缩式液位计工作原理
如图1所示，磁致伸缩式液位计根据磁致伸缩原理设计，其在一个非磁性传感管内装有一根磁致伸缩线，在顶端装一个压磁传感器，每秒发出10个电流脉冲信号，并开始计时，电流脉冲同磁性浮子在磁致伸缩线上产生一个扭应力波，沿磁致伸缩线向两端传送。测量压磁传感器收到这个扭应力波信号的起始脉冲和返回扭应力波间的时间间隔，来判断浮子位置，即得被测液位，转变为成比例的4-20mA信号输出。
图1 磁致伸缩式液位计工作原理
②导波雷达物位计测量原理
如图2所示，导波雷达液位计由发生器产生一个沿导波杆向下传送的电磁脉冲波，遇到介电常数大的液体表面时被反射，计算脉冲波的传导时间，而得到液位位置。
图2 导波雷达物位计测量原理
③差压变送器测量原理
差压变送器传感器是双侧压力作用测量元件，经压-电转换器，处理为标准4-20mA信号输出。
2、分析与比较
①差压变送器、导波雷达物位计和磁致伸缩液位计原理比较
A、磁致伸缩液位计根据磁浮子位置测得液位，测量影响因素为介质密度，介电常数、气相组分、工作温度、压力对测量没有影响。
B、导波雷达液位计测量的影响因素为介电常数、气相组分，温度、压力对测量也有一定影响。
C、差压变送器是根据压差变化测量液位，影响测量结果的因素如腔体真空或负压产生虚假读数；管路内气泡带来干扰；容器内水的密度改变导致测量误差。
②差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
A、磁致伸缩液位计特性
a、性强
由于磁致伸缩液位计采用波导原理，整个变换器封闭在不锈钢管内，和测量介质无接触，无机械可动部分，故无摩擦、无磨损，传感器工作，寿命长。
b、精度高
由于磁致伸缩液位计用波导脉冲工作，通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其他传感器达到的精度。
c、性好
磁致伸缩液位计测量时无需开启罐盖，避免了人工测量所存在的不因素；防爆性能高，本安防爆，使用，适用于对化工原料和易燃液体的测量。
d、易于安装和维护
磁致伸缩液位计一般通过罐顶已有管口进行安装，适用于地下储罐和已投运储罐，在安装过程中不影响正常生产。
e、便于系统自动化工作
磁致伸缩液位计的二次仪表采用标准输出信号，便于计算机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
B、导波雷达物位计特性
a、对液体、颗粒及浆料连续物位测量不受介质变化、温度变化、稀有气体及蒸汽、粉尘、泡沫等的影响。
b、液体量程小于15m时，测量精度为±5mm；量程大于15m时，测量精度为5mm±0.05%。
c、量程60m，耐250℃高温、40kg高压，适用于爆炸危险区域。
d、对蒸汽和泡沫有很强的抑制能力，测量不受影响。
e、顶部和底部具有盲区。
C、差压变送器特性:
a、常规差压变送器在许多液位测量应用中，在液体有额外的蒸气压力。由于蒸气压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。
b、电子远传技术采用数字结构取代机械部件，响应速度更快，测量精度也有所提高。
c、天气寒冷时装置通常需要伴热或保温，要检查引压管漏水、冷凝、蒸发和堵塞。
d、距离过长的毛细管会使压力传输变得误差过大，同时安装过程要求较高。
表1 差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
仪表类型 测量精度 性 安装 泄漏点 维护量 寿命
差压变送器 低 一般 复杂、附件多 较多 大 长
导波雷达 较高 较高 简单 较少 低 较长
磁致伸缩 高 高 简单 少 低 长
③工况干扰比较
实际应用中常见工况产生干扰和影响的情况如表2所示。
表2 实际应用中常见工况产生干扰和影响的情况
常见工况 差压变送器 导波雷达物位计 磁致伸缩液位计
压力变化 影响很大 无影响 无影响
温度变化 影响很大 有影响 无影响
震动干扰 影响很大 有影响 无影响
电磁干扰 无影响 有影响 无影响
介质 水、汽 水、汽 水、汽
介电常数 影响很大 影响很大 无影响
介质成分(如水、汽) 影响很大 影响很大 无影响
④适用范围比较
差压变送器、导波雷达物位计和磁致伸缩液位计适用范围如表3所示。
表3 差压变送器、导波雷达物位计和磁致伸缩液位计适用范围
适用范围 差压变送器 导波雷达物位计 磁致伸缩液位计
压力0-1MPa 适用 适用 适用
压力0-4MPa 适用 适用 适用
压力0-30MPa 适用 —— 适用
温度0-100℃ 适用 适用 适用
温度0-220℃ 适用 适用 适用
温度0-565℃ 适用 —— 适用
精度5‰-1‰ 适用 适用 适用
精度1‰ —— —— 适用
量程0-5m 适用 适用 适用
量程0-10m 适用 适用 适用
量程0-30m 适用 适用 适用
由对析可知:
①磁致伸缩液位计适用于电厂工况，精度高，稳定性很好，安装与维护量很小，基本不需要维护。在电厂高加、低加、凝汽器、除氧器等容器设备以及其他辅机工位，如油站、化水等均适用。其凭借环境适应性强、安装方便、高精度、低成本、免维护的优点，在当今液位测量领域占较大优势。
②导波雷达液位计适合的工况较好，对温度和环境要求较高，对于安装空间有一定的要求。安装要求避开进料口，以免产生虚假反射。不能安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近，佳安装位置在容器半径的1/2处。只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量，满足精度要求。调试较方便，运行和维护量不大。
③差压变送器适合的工况有限，而且传感器零漂移严重；测量偏差大，长期工作稳定性差，精度较低，受环境影响较大；安装及维护量较大，无论是正常运行还是例行维护，工作量都较大，现在基本作为一个备用选择。
